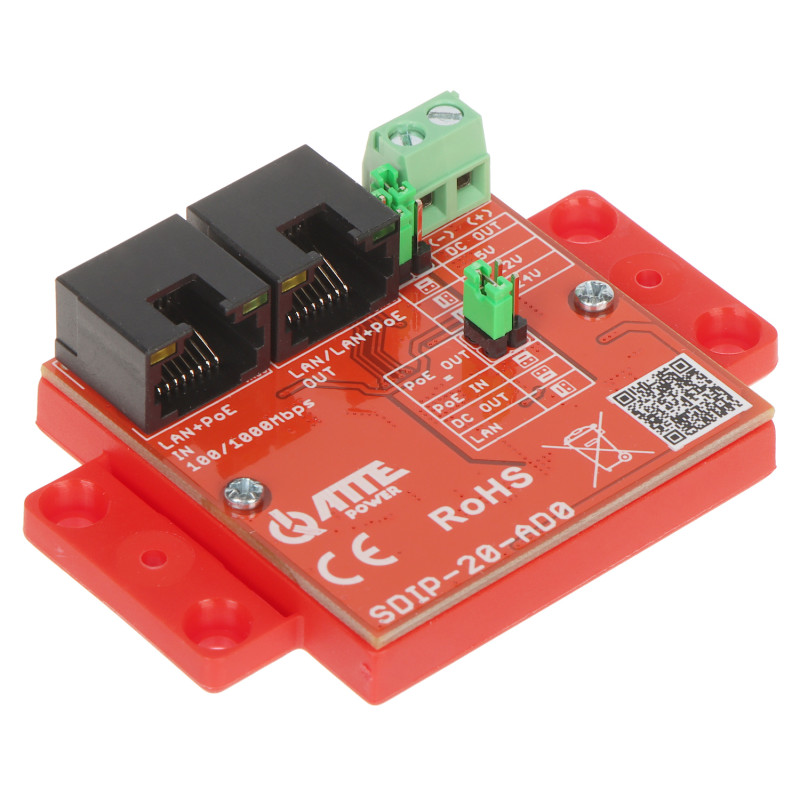

PoE Gigabit Ethernet 10/100/1000 Mbps strømadapter med justerbar DC/DC-konverter IP20

Model: ATTE SDIP-20-AD0

EAN: 6931240064832 SKU: 931064831

• Understøttelse af Gigabit Ethernet 10/100/1000 Mbps standarder
• Bredt indgangsspændingsområde 44-56V DC (PoE)
• Justerbar udgangsspænding på terminaler: 5V / 12V / 24V DC
• Maksimal udgangseffekt op til 20W
• Konfiguration af driftsparametre via jumpere
• Kompatibilitet med IEEE 802.3af, 802.3at og Passive PoE
• Optisk LED-indikator for udgangsspænding
• Kompakt plastkabinet IP20
• Bredt driftstemperaturområde fra -25°C til +50°C
• Mulighed for at forsyne enheder, der ikke understøtter PoE-standarden

Beskrivelse

SDIP-20-AD0 adapteren er en avanceret teknisk løsning fra den anerkendte producent ATTE, designet til professionelle IP-overvågningssystemer og moderne telekommunikationsnetværk. Hovedformålet med denne enhed er effektiv strømforsyning af yderligere netværkskomponenter via PoE-linjen eller præcis reduktion af PoE-spændingen tilgængelig i RJ45-stikket. Takket være fuld understøttelse af 10/100/1000 Mbps standarder garanterer adapteren lynhurtig datatransmission uden forsinkelser, hvilket er afgørende i Gigabit Ethernet-installationer.

En af de største fordele ved SDIP-20-AD0 modellen er dens bemærkelsesværdige alsidighed og konfigurationsfleksibilitet. Brugeren har mulighed for at vælge udgangsspænding (5V, 12V eller 24V DC) ved hjælp af et enkelt og pålideligt jumpersystem, hvilket gør det muligt at forsyne en bred vifte af terminalenheder, såsom kameraer, routere, switche eller adgangspunkter, der ikke har fabriksunderstøttelse af høj PoE-spænding. Enheden er fuldt kompatibel med både switche, der arbejder i 802.3af/at standarden, og Passive PoE-systemer, hvilket gør den til et ideelt moderniseringselement for enhver netværksinfrastruktur.

En anden fordel er det kompakte design indkapslet i et æstetisk, rødt kabinet lavet af holdbart plast. De små dimensioner muliggør nem montering i installationsdåser, kabelbakker eller dedikerede telekommunikationskabinetter (f.eks. ABOX-CA1 serien). Adapteren er udstyret med LED-indikatorer, der løbende informerer installatøren om tilstedeværelsen af udgangsspænding, hvilket letter diagnosticering og fremskynder systemets opstartsproces. Det brede driftstemperaturområde fra -25°C til 50°C sikrer, at enheden bevarer fuld funktionalitet selv under vanskeligere miljøforhold.

Anvendelsen af SDIP-20-AD0 adapteren muliggør en betydelig optimering af kablingsomkostninger ved at eliminere behovet for at trække separate 230V strømlinjer til hver enhed. Det er en 'alt-i-en' løsning, der kombinerer funktionen af en PoE-splitter og en effektiv DC/DC-konverter med en effekt på op til 20W. Ved at vælge et ATTE-produkt investerer du i den højeste kvalitet og stabilitet, hvilket udmønter sig i fejlfri drift af hele overvågningssystemet eller kontornetværket i mange år.

Specifikation

Enhedstype

Professionel PoE (Power over Ethernet) strømadapter integreret med en højeffektiv DC/DC-spændingsreduktionskonverter. Enheden muliggør adskillelse af strøm fra data eller ændring af spændingsparametre for terminalenheder.

Udgangseffekt

Den maksimale udgangseffekt er 20 W. Dette er en værdi, der er tilstrækkelig til at forsyne de fleste IP-kameraer (inklusive modeller med IR-belysning), Wi-Fi-adgangspunkter og VoIP-terminaler.

Antal indgange

1 stk. RJ-45 stik. Dette stik bruges til at levere Ethernet-signalet sammen med PoE-strøm fra en switch eller injektor.

Indgangsspænding

Enheden accepterer jævnstrøm i området fra 44 V til 56 V DC, hvilket svarer til standardparametrene for en PoE-linje.

Udgangsspænding (terminaler)

Udgangen på skrueterminalerne tilbyder spændinger på 5 V DC, 12 V DC eller 24 V DC. Valget af en specifik spænding foretages ved korrekt indstilling af jumpere på enhedens printkort.

Udgangsspænding (LAN)

LAN OUT-porten kan sende PoE-strøm videre. Pin-konfiguration og spænding afhænger af jumperindstillingerne, hvilket muliggør tilpasning til modtagerens specifikke krav.

Datatransmission

Fuld understøttelse af 10 Base-T, 100 Base-TX og 1000 Base-T (Gigabit Ethernet) standarder. Dette sikrer fuld netværksbåndbredde uden pakketab eller forsinkelser.

LED-signalering

Tydelig optisk signalering via en LED-diode informerer om korrekt drift af konverteren og tilstedeværelsen af udgangsspænding, hvilket letter hurtig verifikation af installationens status.

Konstruktionsegenskaber

Enheden er kendetegnet ved meget lave energitab og præcis stabilisering af udgangsspændingen. Fraværet af mekaniske komponenter øger hele modulets driftssikkerhed markant.

Beskyttelse

Grundlæggende beskyttelse mod omvendt polaritet samt avanceret stabilisering af strømparametre ved udgangen, hvilket beskytter de tilsluttede enheder.

Kabinet og farve

Kompakt kabinet lavet af højkvalitets plast i rød farve. Form og dimensioner er optimeret til montering på trange installationspladser.

Driftstemperatur

Enheden er designet til kontinuerlig drift i et bredt omgivelsestemperaturområde fra -25 grader Celsius til +50 grader Celsius.

Tæthedsklasse

IP20 beskyttelsesgrad. Enheden er beregnet til indendørs brug eller til montering i yderligere udendørs kabinetter med en højere tæthedsklasse.

Overensstemmelse med standarder

Fuld overensstemmelse med IEEE 802.3af og IEEE 802.3at (PoE+) standarderne samt understøttelse af Passive PoE-systemer, der anvendes i mange netværksenheder.

Indhold

1x SDIP-20-AD0 ATTE adapter

1x Sæt jumpere til konfiguration af udgangsspænding

1x Hurtiginstallationsvejledning inklusiv forbindelsesdiagram

Dimensioner, Vægt

Produktdimensioner: 21 x 73 x 52 mm (Dybde x Bredde x Højde)

Emballagedimensioner: 53 x 125 x 85 mm (Dybde x Bredde x Højde)

Produktvægt: 40 g

Vægt med emballage: 86 g
