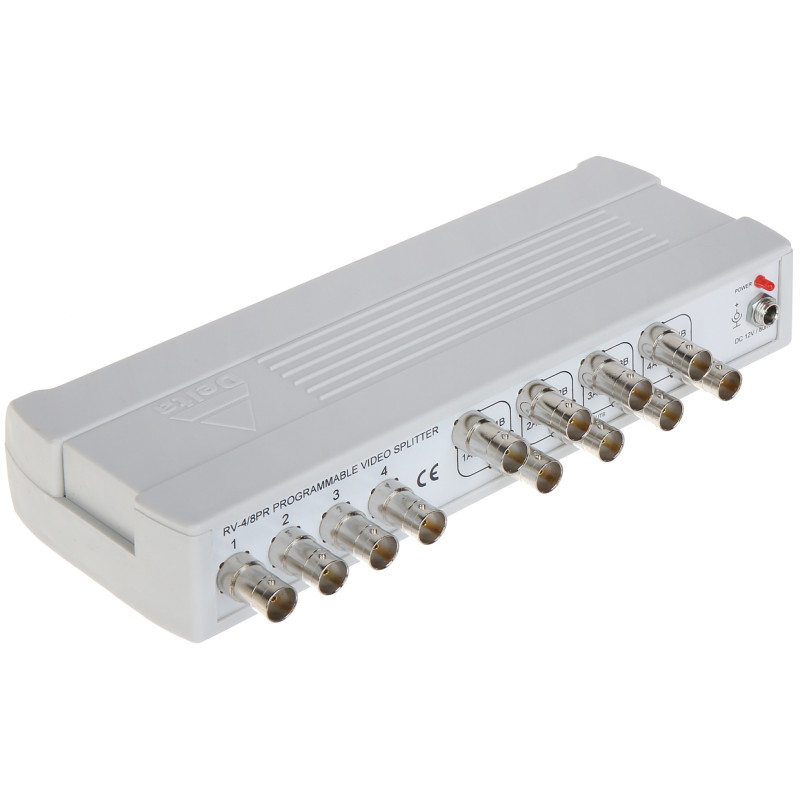

4 girişli 8 çıkışlı BNC CVBS PAL NTSC aktif CCTV video sinyal dağıtıcı

Model: DELTA RV-4/8PR

EAN: 6931240029923 SKU: 931029924

• 4 video sinyalini 8 bağımsız çıkışa ayırmayı sağlar
• CVBS - PAL ve NTSC standartları ile tam uyumluluk
• Jumperlar ile çalışma modu yapılandırma imkanı (5 kombinasyon)
• 40 MHz'e kadar geniş sinyal bant genişliği
• 75 Ohm empedanslı standart BNC konnektörleri
• CCTV sistemlerinde sürekli çalışma için tasarlanmıştır
• Soketlere kolay erişim sağlayan sağlam gövde
• 80 mA seviyesinde düşük akım tüketimi

Açıklama

RV-4/8PR video dağıtıcı, profesyonel analog izleme sistemleri için tasarlanmış gelişmiş bir elektronik cihazdır. Temel görevi, dört bağımsız kaynaktan gelen video sinyalini sekiz sinyal çıkışına hassas bir şekilde dağıtmaktır. Bu sayede, tek bir kameradan gelen görüntü aynı anda dijital video kaydedici (DVR) ve izleme monitörü gibi iki farklı alıcı cihaza iletilebilir. Cihaz, iç mekanlarda sürekli çalışacak şekilde tasarlanmıştır, bu da onu güvenlik merkezleri ve sunucu odaları için ideal bir bileşen haline getirir.

RV-4/8PR modelinin en önemli avantajı yapılandırma esnekliğidir. Kullanıcı, ön panelde veya gövde kapağının altında bulunan yapılandırma jumperları aracılığıyla kolayca değiştirilebilen beş farklı çalışma moduna sahiptir. Bu, cihazın kurulumun özel ihtiyaçlarına göre uyarlanmasına, örneğin 1'e 8'lik büyük bir dağıtıcı oluşturulmasına olanak tanır. Cihazın mekanik tasarımı kurulumcuların ihtiyaçlarını dikkate alır; BNC soketleri, özel aletler kullanmadan koaksiyel kabloların rahatça sıkılmasına olanak tanıyan optimum mesafelerde yerleştirilmiştir.

Cihaz, mükemmel iletim parametreleri ile karakterize edilir. 40 MHz'e kadar geniş çalışma bandı, sinyalin detay kaybına uğramamasını sağlar ve 75 Ohm giriş/çıkış empedansı, sinyal yansımaları ve görüntüde hayaletlenme riskini ortadan kaldırır. Dağıtıcı, PAL ve NTSC standartlarında çalışan renkli ve siyah-beyaz kameralarla tam uyumludur. Sağlam gövde, elektroniği mekanik hasarlara karşı korur ve düşük enerji tüketimi (12V DC'de sadece 80mA), uzun vadeli kullanımda ekonomik ve güvenilir bir çözüm olmasını sağlar.

Teknik Özellikler

Sinyal standardı

CVBS - PAL, NTSC. Cihaz, çoğu analog kamera ile uyumluluk sağlayan standart analog Composite Video Baseband Signal sinyalini destekler.

Giriş sayısı

4 adet. 75 Ω empedanslı BNC tipi soketler, fişlerin kolay montajına olanak tanıyan şekilde yerleştirilmiştir.

Çıkış sayısı

8 adet. 75 Ω empedanslı BNC tipi soketler, giriş sinyalinin çoğaltılmasına olanak tanır.

Çalışma bandı

0 ... 40 MHz (-3dB). Geniş frekans aralığı, detaylarda gözle görülür kayıp olmadan yüksek görüntü kalitesini garanti eder.

Giriş empedansı

75 Ω - Sinyal yansımalarını önleyen endüstriyel televizyon sistemleri için standart değer.

Çıkış empedansı

75 Ω - Monitörler veya DVR kaydediciler gibi alıcılarla mükemmel uyum sağlar.

Çıkış yapılandırması

Cihaz, dikey ve yatay jumperlar ile yapılandırılan 5 olası ayar kombinasyonuna (örneğin 4x 1/2, 1x 1/8) sahiptir.

Güç kaynağı

12 V DC. Cihaz stabilize bir DC güç kaynağı gerektirir (güç kaynağı dahil değildir).

Akım tüketimi

80 mA. Çok düşük güç tüketimi, cihazın sistem CCTV tampon güç kaynağından beslenmesine olanak tanır.

Kazanç

0 dB. Cihaz, her çıkışta nominal sinyal seviyesini koruyan aktif bir dağıtıcıdır.

Gövde tipi

Metalik bağımsız gövde, iç mekan montajına uygun.

Konnektörler

Tüm giriş ve çıkışlar, kalıcı bir bağlantı sağlayan profesyonel BNC soketlerine dayanmaktadır.

Çalışma koşulları

Cihaz, oda sıcaklığında ve düşük nemli ortamlarda sürekli çalışmaya uygundur.

Garanti

Üreticiden 3 yıl (36 ay), bileşenlerin yüksek güvenilirliğini doğrular.

İçerik

1x RV-4/8PR video dağıtıcı

1x Kullanım kılavuzu

Boyutlar, Ağırlık

Ürün boyutları: 93 x 213 x 36 mm (Der. x Gen. x Yük.)

Ambalaj boyutları: 37 x 215 x 113 mm (Der. x Gen. x Yük.)

Ürün ağırlığı: 220 g

Ambalajlı ağırlık: 250 g
