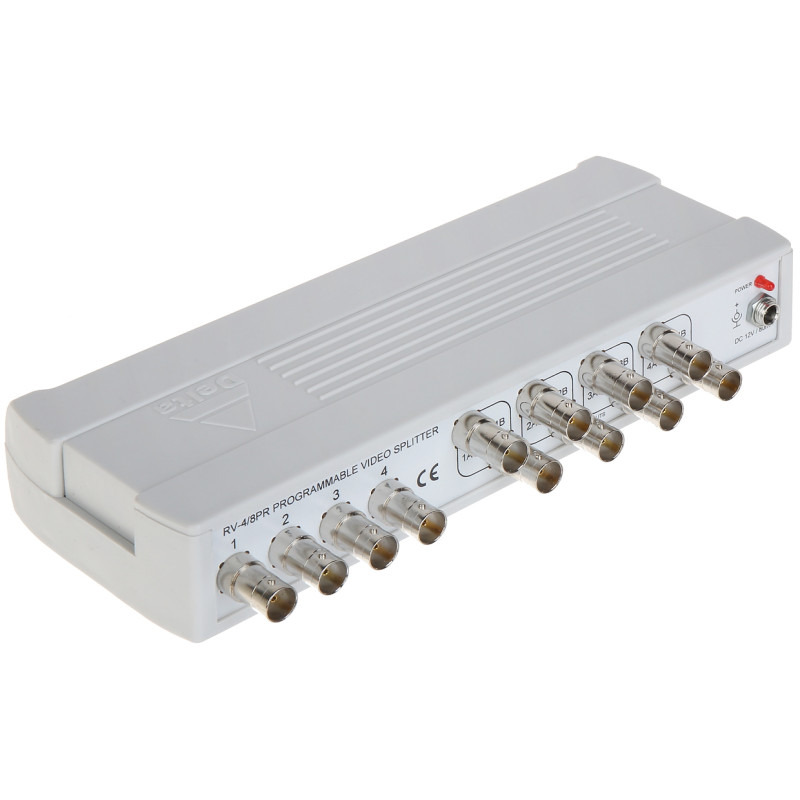

ตัวแยกสัญญาณวิดีโอ 4 อินพุต 8 เอาต์พุต BNC CVBS PAL NTSC สำหรับระบบ CCTV แบบแอคทีฟ

รุ่น: DELTA RV-4/8PR

EAN: 6931240029923 SKU: 931029924

• รองรับการแยกสัญญาณวิดีโอ 4 ช่องสัญญาณออกเป็น 8 เอาต์พุตอิสระ
• รองรับมาตรฐาน CVBS ทั้งระบบ PAL และ NTSC อย่างเต็มรูปแบบ
• สามารถกำหนดค่าโหมดการทำงานผ่านจัมเปอร์ได้ (5 รูปแบบ)
• แบนด์วิดท์สัญญาณกว้างสูงสุดถึง 40 MHz
• ขั้วต่อ BNC มาตรฐานที่มีความต้านทาน 75 โอห์ม
• ออกแบบมาเพื่อการทำงานต่อเนื่องในระบบ CCTV
• ตัวเครื่องแข็งแรงทนทาน เข้าถึงพอร์ตเชื่อมต่อได้สะดวก
• ใช้พลังงานต่ำเพียง 80 mA

คำอธิบาย

ตัวแยกสัญญาณวิดีโอ RV-4/8PR เป็นอุปกรณ์อิเล็กทรอนิกส์ขั้นสูงที่ออกแบบมาสำหรับระบบเฝ้าระวังแบบอะนาล็อกระดับมืออาชีพ หน้าที่หลักคือการแยกสัญญาณวิดีโอจากแหล่งสัญญาณอิสระ 4 แหล่งออกเป็น 8 เอาต์พุตสัญญาณอย่างแม่นยำ ช่วยให้สามารถส่งภาพจากกล้องหนึ่งตัวไปยังอุปกรณ์รับสัญญาณสองเครื่องพร้อมกันได้ เช่น เครื่องบันทึกวิดีโอดิจิทัล (DVR) และจอภาพ อุปกรณ์นี้ได้รับการออกแบบมาเพื่อการทำงานต่อเนื่องภายในอาคาร จึงเหมาะอย่างยิ่งสำหรับศูนย์ควบคุมและห้องเซิร์ฟเวอร์

จุดเด่นสำคัญของรุ่น RV-4/8PR คือความยืดหยุ่นในการกำหนดค่า ผู้ใช้สามารถเลือกโหมดการทำงานได้ถึง 5 รูปแบบ ซึ่งสามารถปรับเปลี่ยนได้ง่ายผ่านจัมเปอร์ที่แผงด้านหน้าหรือใต้ฝาครอบตัวเครื่อง ช่วยให้ปรับแต่งอุปกรณ์ให้ตรงกับความต้องการเฉพาะของการติดตั้งได้ เช่น การสร้างตัวแยกสัญญาณ 1 ออก 8 ขนาดใหญ่ โครงสร้างทางกลของอุปกรณ์คำนึงถึงความสะดวกของผู้ติดตั้ง โดยพอร์ต BNC ถูกจัดวางในระยะห่างที่เหมาะสม ช่วยให้สามารถขันสายโคแอกเชียลได้สะดวกโดยไม่ต้องใช้เครื่องมือพิเศษ

อุปกรณ์มีคุณสมบัติการส่งสัญญาณที่ยอดเยี่ยม แบนด์วิดท์การทำงานที่กว้างถึง 40 MHz ช่วยให้มั่นใจได้ว่าสัญญาณจะไม่สูญเสียรายละเอียด และความต้านทานอินพุตและเอาต์พุตที่ 75 โอห์มช่วยลดความเสี่ยงของการสะท้อนสัญญาณและภาพซ้อน ตัวแยกสัญญาณรองรับกล้องสีและขาวดำที่ทำงานในมาตรฐาน PAL และ NTSC ได้อย่างสมบูรณ์ ตัวเครื่องที่แข็งแรงช่วยปกป้องอุปกรณ์อิเล็กทรอนิกส์จากความเสียหายทางกล และการใช้พลังงานต่ำ (เพียง 80mA ที่ 12V DC) ทำให้เป็นโซลูชันที่ประหยัดและเชื่อถือได้สำหรับการใช้งานในระยะยาว

ข้อมูลจำเพาะ

มาตรฐานสัญญาณ

CVBS - PAL, NTSC อุปกรณ์รองรับสัญญาณวิดีโออะนาล็อกมาตรฐาน Composite Video Baseband Signal ทำให้เข้ากันได้กับกล้องอะนาล็อกส่วนใหญ่

จำนวนอินพุต

4 ช่อง ขั้วต่อแบบ BNC ความต้านทาน 75 โอห์ม จัดวางในตำแหน่งที่ช่วยให้ติดตั้งหัวต่อได้ง่าย

จำนวนเอาต์พุต

8 ช่อง ขั้วต่อแบบ BNC ความต้านทาน 75 โอห์ม ช่วยให้สามารถคัดลอกสัญญาณอินพุตได้

แบนด์วิดท์การทำงาน

0 ... 40 MHz (-3dB) ช่วงความถี่ที่กว้างรับประกันคุณภาพของภาพที่สูงโดยไม่มีการสูญเสียรายละเอียดที่มองเห็นได้

ความต้านทานอินพุต

75 โอห์ม - ค่ามาตรฐานสำหรับระบบโทรทัศน์วงจรปิด เพื่อป้องกันการสะท้อนของสัญญาณ

ความต้านทานเอาต์พุต

75 โอห์ม - ให้การจับคู่ที่สมบูรณ์แบบกับอุปกรณ์รับสัญญาณ เช่น จอภาพ หรือเครื่องบันทึก DVR

การกำหนดค่าเอาต์พุต

อุปกรณ์มีการตั้งค่า 5 รูปแบบ (เช่น 4x 1/2, 1x 1/8) ซึ่งกำหนดค่าผ่านจัมเปอร์แนวตั้งและแนวนอน

แหล่งจ่ายไฟ

12 V DC อุปกรณ์ต้องการแหล่งจ่ายไฟกระแสตรงที่มีเสถียรภาพ (ไม่มีอะแดปเตอร์จ่ายไฟรวมอยู่ในชุด)

การใช้พลังงาน

80 mA การใช้พลังงานที่ต่ำมากช่วยให้สามารถจ่ายไฟให้อุปกรณ์จากแหล่งจ่ายไฟสำรองของระบบ CCTV ได้

อัตราขยาย

0 dB อุปกรณ์เป็นตัวแยกสัญญาณแบบแอคทีฟที่รักษาระดับสัญญาณปกติไว้ในแต่ละเอาต์พุต

ประเภทตัวเครื่อง

ตัวเครื่องโลหะแบบตั้งโต๊ะ ออกแบบมาสำหรับการติดตั้งภายในอาคาร

ขั้วต่อ

อินพุตและเอาต์พุตทั้งหมดใช้ขั้วต่อ BNC ระดับมืออาชีพ เพื่อให้มั่นใจถึงการเชื่อมต่อที่ทนทาน

สภาพการทำงาน

อุปกรณ์ได้รับการออกแบบมาเพื่อการทำงานต่อเนื่องในอุณหภูมิห้อง ในสภาพแวดล้อมที่มีความชื้นต่ำ

การรับประกัน

3 ปี (36 เดือน) จากผู้ผลิต ซึ่งยืนยันถึงความน่าเชื่อถือสูงของส่วนประกอบ

สิ่งที่รวมอยู่ในชุด

1x ตัวแยกสัญญาณวิดีโอ RV-4/8PR

1x คู่มือการใช้งาน

ขนาดและน้ำหนัก

ขนาดผลิตภัณฑ์: 93 x 213 x 36 มม. (ลึก x กว้าง x สูง)

ขนาดบรรจุภัณฑ์: 37 x 215 x 113 มม. (ลึก x กว้าง x สูง)

น้ำหนักผลิตภัณฑ์: 220 กรัม

น้ำหนักรวมบรรจุภัณฑ์: 250 กรัม
