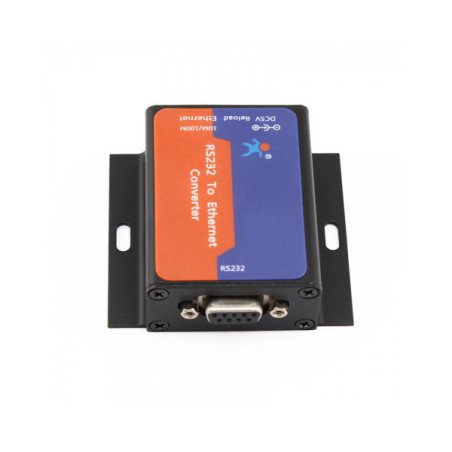

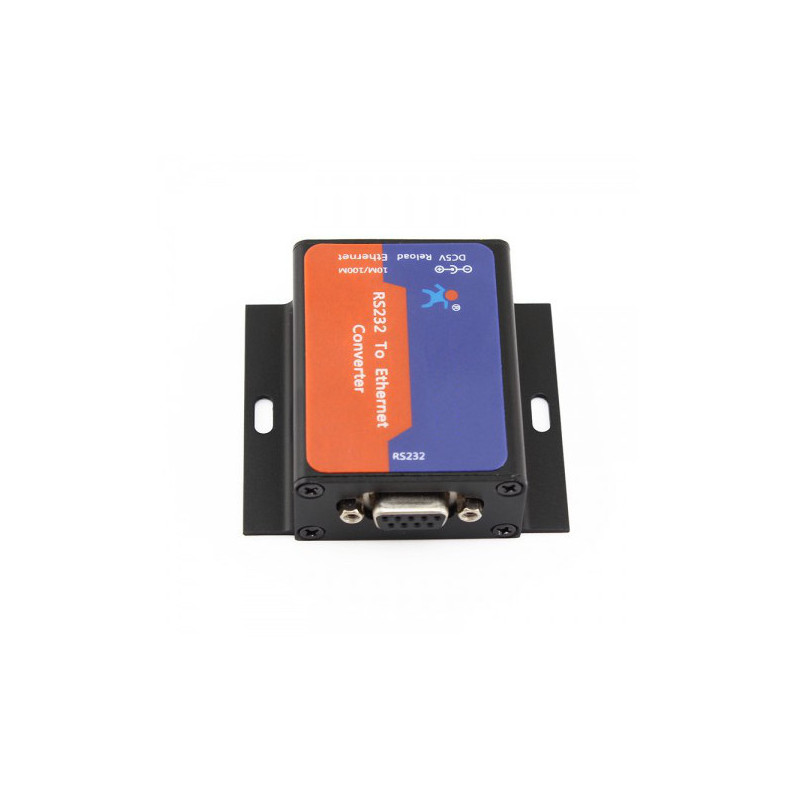

RS232 RS232'den TCP IP Ethernet RJ45 LAN Ağ Dönüştürücü

Model: ACTii AC4846

EAN: 6931240048467 SKU: 484612582

• DHCP desteği, IP adresini otomatik olarak alır ve seri ayar protokolü aracılığıyla IP adresi sorgusu yapar
• DNS işlevi desteği
• Web sayfası üzerinden parametre ayarı
• Ağ üzerinden bellenim (firmware) güncellemesi
• Auto-MDI/MDIX, 10/100Mbps RJ45 portu
• Seri port hızı 600 bps'den 230,4 Kbps'ye kadar, None, Odd, Even, Mark ve Space parity bit desteği
• Çalışma modu: TCP sunucusu, TCP istemcisi, UDP istemcisi, UDP sunucusu, HTTPD istemcisi
• Sanal seri portu destekler ve ilgili USR-VCOM yazılımını sağlar
• Bağlantı güvenilirliğini sağlayan Heartbeat paket mekanizması, ölü bağlantı sonlandırma
• Kullanıcı tanımlı kayıt paketi mekanizması, bağlantı durumu kontrolü ve özel paket başlığı olarak kullanım
• TCP sunucu modunda istemci sayısı 1 ile 16 arasındadır, varsayılan sayı 4'tür
• IEEE'den satın alınan global benzersiz MAC adresi, kullanıcı MAC adresini tanımlayabilir
• Fabrika ayarlarına sıfırlama
• Ağ geçidi, anahtarlar ve yönlendiriciler üzerinden bağlantı
• LAN ağında çalışabilir, ayrıca İnternet (dış ağ) üzerinde de çalışabilir
• VB, C++, Delphi, Android ve IOS gibi PC TCP/IP soket programı örnekleri
• Dönüştürücüye bağlı cihaz aynı anda birden fazla bilgisayar tarafından kullanılabilir (örneğin birkaç bilgisayar bir mali yazıcıyı kullanabilir)
• Bir bilgisayara birden fazla dönüştürücü bağlama imkanı

Açıklama

Şeffaf veri iletimi için kullanılan RS232'den Ethernet'e dönüştürücüler. RS232 (şeffaf) ve Ethernet arasında çift yönlü iletim sağlamak amacıyla tasarlanmış seri port RS-232'den Ethernet'e dönüştürücü. Dönüştürücü, dahili olarak TCP/IP protokolü ile entegredir. Kullanıcı bunu cihazın ağ iletişimi için uygulayabilir.

Dönüştürücü, RS-232 verilerinin ağ üzerinden iletilmesini sağlar. Terazi, yazar kasa, mali yazıcı, PLC kontrol cihazları vb. gibi her türlü cihazı destekleyebilir.

Dönüştürücüyü RS232 portuna (örneğin mali yazıcı) ve yerel ağa bağlamanız, ardından bilgisayara sanal bir seri port (COM1, COM2...) oluşturacak bir program yüklemeniz yeterlidir. Bu noktada örneğin mali yazıcıyı yerel ağ üzerinden kontrol etmek mümkün olacaktır.

Dönüştürücüye bağlı cihaz aynı anda birden fazla bilgisayar tarafından kullanılabilir (örneğin birkaç bilgisayar bir mali yazıcıyı kullanabilir)

Bir bilgisayara birden fazla dönüştürücü bağlama imkanı

Uygulama alanları:

Endüstriyel veri iletimi, endüstriyel otomasyon

Güvenlik ve koruma izleme, kamu güvenliği

Akıllı ev, güç kontrolü, çevre izleme, akıllı tarım

Çalışma saati sistemlerinde kapı kontrolü, POS sistemi,

Bina otomasyon sistemi, güç izleme, self-servis bankacılık sistemi, telekomünikasyon makine odası izleme.

Teknik Özellikler

Parametreler

Arayüz: EIA ve TIA özelliklerine uygun RS-232 ve RS-485

Çalışma modu: Çift yönlü, half-duplex

Çalışma sıcaklığı: -20° ile +70° arası, %95'e kadar hava nemi

İletim

İletim hızı: 300-115.2KBPS

İletim mesafesi: RS-485 uç için 1200m ve RS-232 uç için 5m

Çalışma modu: Çift yönlü, half-duplex

Dönüştürücü boyutları, ağırlığı

Dönüştürücü boyutları (uzunluk, genişlik, yükseklik): wy11mm

Ağırlık: waga11g

Çalışma modu

RS232'den Ethernet'e dönüştürücü çalışma modu (resimlere bakın)

- TCP istemci modu

- TCP sunucu modu

- UDP modu

Ethernet parametreleri

Port numarası: 1

Arayüz standardı: RJ45

Hız: 10/100 Mb/s, MDI/MDIX, doğrudan ve çapraz bağlantı arasında otomatik geçiş

Koruma: 2KV elektromanyetik izolasyon, gövde izolasyonu engelleme

Ağ protokolü: IP, TCP, UDP, DHCP, DNS, HTTP, ARP, ICMP

Tampon Gönder: 6K bayt, al: 4K bayt

RS232 parametreleri

Port Numarası 1

Arayüz standardı: RS-232: DB9

Veri biti: 5, 6, 7, 8

Stop biti: 1, 2

Kontrol biti: None, Even, Odd, Space, Mark

İletim hızı: 600 bps'den 230.4 Kbps'ye kadar

Akış kontrolü: Null

Alım tamponu: 800 bytes

Yazılım

Sanal Seri (USR-VCOM) - Windows 2000, XP, Vista, 7, 8, 10 veya daha yeni (32 bit / 64 bit)

Yapılandırma: Bilgisayar yapılandırma yazılımı, seri komut, dahili web sayfası

Temel parametreler

Çalışma sıcaklığı: -25 ila 75° C

Sıcaklık -40 ila 105°C, %5 ila 95 bağıl nem

Giriş voltajı: DC 4.75 ila 7V

Akım tüketimi: 5V'ta 150mA

Güç: 1W

Set içeriği

Dönüştürücü.

Güç adaptörü.

Kullanım talimatları.

Karton ambalaj.

Sertifikalar ve standartlar

CE, RoHS

Boyutlar, Ağırlık

Ürün boyutları: 48 x 64 x 25 mm (Derinlik x Genişlik x Yükseklik)

Paket boyutları: 120 x 80 x 35 mm (Derinlik x Genişlik x Yükseklik)

Ürün ağırlığı: 217 g

Paketle birlikte ağırlık: 269 g

İndirilebilirler

• Kullanım Kılavuzu
• CE Beyannamesi
• GÜVENLİK UYUMU
