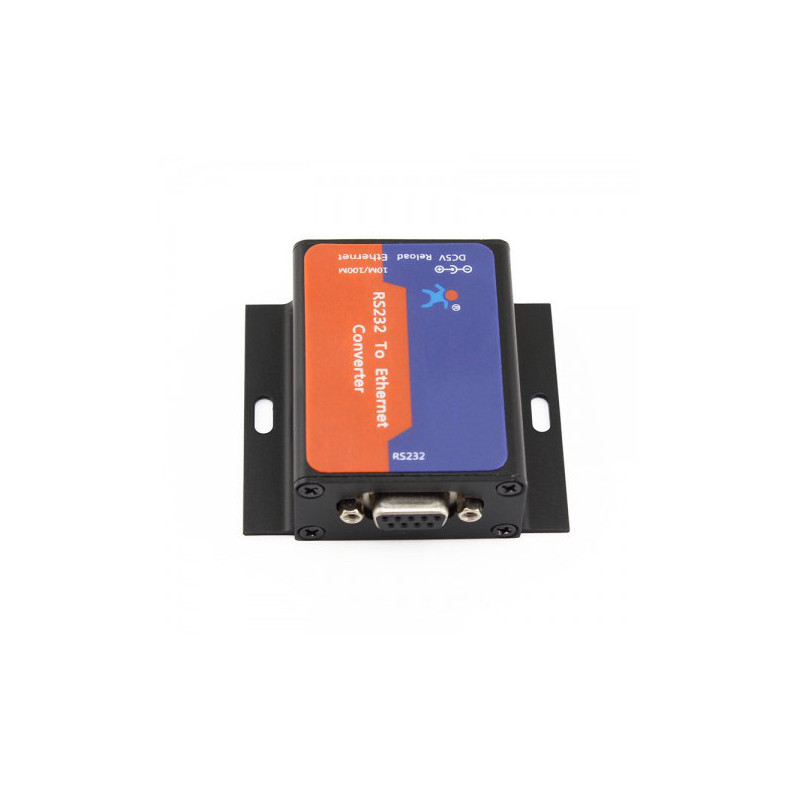

Μετατροπέας RS-232 σε δίκτυο TCP IP Ethernet RJ45 LAN

Μοντέλο: ACTii AC4846

EAN: 6931240048467 SKU: 484612582

• Υποστηρίζει DHCP, αυτόματη λήψη διεύθυνσης IP και ερώτημα διεύθυνσης IP μέσω πρωτοκόλλου σειριακών ρυθμίσεων
• Υποστήριξη λειτουργίας DNS
• Ρύθμιση παραμέτρων μέσω ιστοσελίδας
• Αναβάθμιση υλικολογισμικού (firmware) μέσω δικτύου
• Auto-MDI/MDIX, θύρα RJ45 με 10/100Mbps
• Ταχύτητα σειριακής θύρας από 600 bps έως 230,4 Kb/s, Check bit: None, Odd, Even, Mark και Space
• Τρόπος λειτουργίας: TCP server, TCP client, UDP client, UDP server, HTTPD client
• Υποστηρίζει εικονική σειριακή θύρα και παρέχει το κατάλληλο λογισμικό USR-VCOM
• Μηχανισμός πακέτων Heartbeat για διασφάλιση της αξιοπιστίας της σύνδεσης, τερματισμός νεκρής σύνδεσης
• Μηχανισμός πακέτου εγγραφής ορισμένος από τον χρήστη, έλεγχος κατάστασης σύνδεσης και χρήση του ως προσαρμοσμένη κεφαλίδα πακέτου
• Στη λειτουργία TCP server, ο αριθμός των πελατών κυμαίνεται από 1 έως 16, ο προεπιλεγμένος αριθμός είναι 4
• Παγκόσμια μοναδική διεύθυνση MAC αγορασμένη από το IEEE, ο χρήστης μπορεί να ορίσει τη διεύθυνση MAC
• Επαναφορά εργοστασιακών ρυθμίσεων
• Σύνδεση μέσω πύλης (gateway), διακοπτών (switches), δρομολογητών (routers)
• Μπορεί να λειτουργήσει σε δίκτυο LAN, μπορεί επίσης να λειτουργήσει στο Internet (εξωτερικό δίκτυο)
• Παραδείγματα προγραμμάτων υποδοχής (sockets) PC TCP/IP όπως VB, C++, Delphi, Android και IOS
• Από τη συνδεδεμένη συσκευή στον μετατροπέα μπορούν να χρησιμοποιούν αρκετοί υπολογιστές ταυτόχρονα (π.χ. αρκετοί υπολογιστές μπορούν να χρησιμοποιούν έναν φορολογικό εκτυπωτή)
• Δυνατότητα σύνδεσης αρκετών μετατροπέων σε έναν υπολογιστή

Περιγραφή

Μετατροπείς RS232 σε Ethernet, που χρησιμοποιούνται για διαφανή μετάδοση δεδομένων. Μετατροπέας σειριακής θύρας RS-232 σε δίκτυο Ethernet, του οποίου η εργασία είναι η υλοποίηση αμφίδρομης μετάδοσης μεταξύ RS232 (διαφανές) και Ethernet. Ο μετατροπέας είναι εσωτερικά ενσωματωμένος με το πρωτόκολλο TCP/IP. Ο χρήστης μπορεί να τον χρησιμοποιήσει για τη δικτυακή επικοινωνία της συσκευής.

Ο μετατροπέας επιτρέπει τη μεταφορά δεδομένων RS-232 μέσω δικτύου. Μπορεί να υποστηρίξει οποιεσδήποτε συσκευές όπως ζυγαριές, ταμειακές μηχανές, φορολογικούς εκτυπωτές, ελεγκτές PLC κ.λπ.

Αρκεί να συνδέσετε τον μετατροπέα στη θύρα RS232 π.χ.: φορολογικού εκτυπωτή και στο τοπικό δίκτυο, και στον υπολογιστή να εγκαταστήσετε το πρόγραμμα που θα δημιουργήσει μια εικονική σειριακή θύρα (COM1 COM2 ...). Σε αυτή τη στιγμή θα είναι δυνατή η υποστήριξη π.χ.: φορολογικού εκτυπωτή μέσω τοπικού δικτύου.

Από τη συνδεδεμένη συσκευή στον μετατροπέα μπορούν να χρησιμοποιούν αρκετοί υπολογιστές ταυτόχρονα (π.χ. αρκετοί υπολογιστές μπορούν να χρησιμοποιούν έναν φορολογικό εκτυπωτή)

Δυνατότητα σύνδεσης αρκετών μετατροπέων σε έναν υπολογιστή

Τομέας εφαρμογών:

Βιομηχανική μετάδοση δεδομένων, βιομηχανικός αυτοματισμός

Παρακολούθηση ασφάλειας και προστασίας, δημόσια ασφάλεια

Έξυπνο σπίτι, έλεγχος ισχύος, περιβαλλοντική παρακολούθηση, έξυπνη γεωργία

Έλεγχος θυρών στο σύστημα διαχείρισης εργασίας, σύστημα POS,

Σύστημα αυτοματισμού κτιρίων, παρακολούθηση ισχύος, αυτοεξυπηρετούμενο τραπεζικό σύστημα, παρακολούθηση χώρων τηλεπικοινωνιακών μηχανημάτων.

Προδιαγραφές

Παράμετροι

Διεπαφή: RS-232 και RS-485 σύμφωνα με τις προδιαγραφές EIA και TIA

Τρόπος λειτουργίας: Αμφίδρομος, half-duplex

Θερμοκρασία λειτουργίας: -20° έως +70°, υγρασία αέρα έως 95%

Μετάδοση

Ταχύτητα μετάδοσης: 300-115.2KBPS

Απόσταση μετάδοσης: 1200m για τερματισμό RS-485 και 5m για τερματισμό RS-232

Τρόπος λειτουργίας: Αμφίδρομος, half-duplex

Διαστάσεις, βάρος μετατροπέα

Διαστάσεις μετατροπέα (Μήκος, πλάτος, ύψος): wy11mm

Βάρος: waga11g

Τρόπος λειτουργίας

Τρόπος λειτουργίας μετατροπέα RS232 σε Ethernet (δείτε τις φωτογραφίες)

- Τρόπος TCP client

- Τρόπος TCP server

- Τρόπος UDP

Παράμετροι Ethernet

Αριθμός θύρας: 1

Πρότυπο διεπαφής: RJ45

Ταχύτητα: 10/100 Mb/s, MDI / MDIX, αυτόματη εναλλαγή μεταξύ απευθείας σύνδεσης και cross σύνδεσης

Προστασία: Ηλεκτρομαγνητική απομόνωση 2KV, αποκλεισμός απομόνωσης περιβλήματος

Πρωτόκολλο δικτύου: IP, TCP, UDP, DHCP, DNS, HTTP, ARP, ICMP

Buffer Αποστολή: 6K bytes, λήψη: 4K bytes

Παράμετροι RS232

Port Number 1

Πρότυπο διεπαφής: RS-232: DB9

Bit δεδομένων: 5, 6, 7, 8

Bit στάσης: 1, 2

Bit ελέγχου: None, Even, Odd, Space, Mark

Ταχύτητα μετάδοσης: 600 bps έως 230.4 Kbps

Έλεγχος ροής: Null

Buffer λήψης: 800 bytes

Λογισμικό

Εικονική σειριακή θύρα (USR-VCOM) - Windows 2000, XP, Vista, 7, 8, 10 ή μεταγενέστερο (32 bit / 64 bit)

Διαμόρφωση: Λογισμικό διαμόρφωσης υπολογιστή, σειριακή εντολή, ενσωματωμένη ιστοσελίδα

Βασικές παράμετροι

Θερμοκρασία εργασίας: -25 έως 75° C

Θερμοκρασία -40 έως 105°C, 5 έως 95% σχετική υγρασία

Τάση εισόδου: DC 4,75 έως 7V

Κατανάλωση ρεύματος: 150mA στα 5V

Ισχύς: 1W

Περιεχόμενα σετ

Μετατροπέας.

Τροφοδοτικό

Οδηγίες χρήσης.

Χάρτινη συσκευασία.

Πιστοποιητικά και πρότυπα

CE, RoHS

Διαστάσεις, Βάρος

Διαστάσεις προϊόντος: 48 x 64 x 25 mm (Βάθος x Πλάτος x Ύψος)

Διαστάσεις συσκευασίας: 120 x 80 x 35 mm (Βάθος x Πλάτος x Ύψος)

Βάρος προϊόντος: 217 g

Βάρος με τη συσκευασία: 269 g

Λήψεις

• Εγχειρίδιο χρήστη
• Δήλωση CE
• ΣΥΜΜΌΡΦΩΣΗ ΑΣΦΆΛΕΙΑΣ
