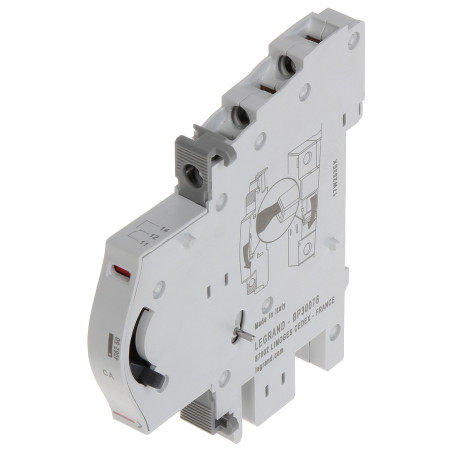

หน้าสัมผัสช่วยสำหรับเซอร์กิตเบรกเกอร์และอุปกรณ์ตัดไฟรั่ว รุ่น TX3 DX3 FR300 FRX300 FRX400 1NO/NC 6A

รุ่น: LEGRAND LE-406250

EAN: 6931240064443 SKU: 931064449

• ออกแบบมาเพื่อแจ้งสถานะตำแหน่งหน้าสัมผัสของอุปกรณ์หลัก
• ใช้งานร่วมกับรุ่น TX3, DX3, FR300, FRX300, FRX400 ได้
• มาพร้อมหน้าสัมผัสเปลี่ยนสถานะ NO/NC หนึ่งชุด
• ติดตั้งบนราง DIN TS-35 ทางด้านซ้ายของอุปกรณ์
• ตัวเครื่องขนาดกะทัดรัด กว้าง 9 มม. (0.5 โมดูล)
• ขั้วต่อแบบสกรูที่แข็งแรงเพื่อการเชื่อมต่อสายไฟที่มั่นคง
• รองรับกระแสไฟฟ้าสูงถึง 6A ที่ 250V AC
• ผลิตภัณฑ์จากแบรนด์ชั้นนำ LEGRAND

คำอธิบาย

หน้าสัมผัสช่วย LE-406250 เป็นอุปกรณ์เสริมสำหรับงานติดตั้งไฟฟ้าคุณภาพสูงที่พัฒนาโดยผู้นำระดับโลกในอุตสาหกรรมวิศวกรรมไฟฟ้า อุปกรณ์นี้ได้รับการออกแบบมาเพื่อเพิ่มฟังก์ชันการทำงานให้กับอุปกรณ์โมดูลาร์สมัยใหม่ ช่วยให้สามารถแจ้งสถานะตำแหน่งปัจจุบันของหน้าสัมผัสอุปกรณ์หลักที่เชื่อมต่ออยู่ได้อย่างแม่นยำ ทำให้ผู้ใช้งานหรือระบบควบคุมได้รับข้อมูลสถานะการทำงานของวงจรในทันที

ข้อดีของผลิตภัณฑ์:

- ความเข้ากันได้กว้างขวาง: ทำงานร่วมกับอุปกรณ์ซีรีส์ยอดนิยมอย่าง TX3, DX3, FR300, FRX300 และ FRX400 ได้อย่างสมบูรณ์แบบ ทำให้เป็นโซลูชันอเนกประสงค์สำหรับตู้ควบคุมไฟฟ้าสมัยใหม่

- ประหยัดพื้นที่: ตัวเครื่องขนาดกะทัดรัดกว้างเพียง 0.5 โมดูล (9 มม.) ช่วยให้ใช้พื้นที่บนรางติดตั้งได้อย่างคุ้มค่าที่สุด

- การติดตั้งที่ง่ายดาย: ระบบยึดทางด้านซ้ายของอุปกรณ์หลักบนราง DIN TS-35 ช่วยให้ติดตั้งได้อย่างรวดเร็วและไม่ยุ่งยากโดยไม่ต้องใช้เครื่องมือซับซ้อน

- ความน่าเชื่อถือสูง: การใช้หน้าสัมผัสเปลี่ยนสถานะ NO/NC ที่รองรับกระแสไฟฟ้าได้ถึง 6A ช่วยให้สามารถควบคุมระบบสัญญาณไฟ สัญญาณเสียง หรือส่งสัญญาณไปยังระบบอัตโนมัติภายในอาคาร BMS ได้อย่างปลอดภัย

- ความทนทานและความปลอดภัย: ผลิตจากพลาสติกคุณภาพสูง รับประกันความทนทานต่อปัจจัยภายนอกและการใช้งานที่ยาวนานโดยไม่มีปัญหาในสภาพแวดล้อมการติดตั้งที่ต้องการความเข้มงวด

- ความแม่นยำในการทำงาน: กลไกหน้าสัมผัสถูกซิงโครไนซ์อย่างใกล้ชิดกับกลไกของอุปกรณ์หลัก ซึ่งช่วยลดความเสี่ยงในการอ่านสถานะอุปกรณ์ผิดพลาด

ข้อมูลจำเพาะ

ประเภทอุปกรณ์

หน้าสัมผัสช่วย (Auxiliary contact) สำหรับอุปกรณ์โมดูลาร์

แรงดันไฟฟ้าที่กำหนด

230 V AC - กระแสสลับที่มีลักษณะเป็นคลื่นไซน์

จำนวนหน้าสัมผัส

1 หน้าสัมผัสช่วยสำหรับส่งสัญญาณ

ประเภทหน้าสัมผัส

NO/NC (หน้าสัมผัสเปลี่ยนสถานะ - ปกติเปิด / ปกติปิด)

ความสามารถในการรับกระแสของหน้าสัมผัส

250 V AC / 6 A - รองรับการควบคุมระบบสัญญาณภายนอก

ประเภทขั้วต่อ

ขั้วต่อแบบสกรูเพื่อความมั่นคงทางกลและทางไฟฟ้า

การติดตั้ง

ติดตั้งโดยตรงบนอุปกรณ์ Legrand ที่กำหนด, ราง DIN TS-35, ด้านซ้าย

ความกว้างในหน่วยโมดูล

0.5 โมดูล (มาตรฐาน 17.5 มม.), ความกว้างจริง 9 มม.

ตัวเครื่อง

พลาสติกที่มีความทนทานต่อความเป็นฉนวนและความร้อนสูง

รุ่นที่รองรับ

Legrand TX3, Legrand DX3, Legrand FR300, Legrand FRX300, Legrand FRX400

การใช้งาน

ระบบอัตโนมัติ, การส่งสัญญาณสถานะเบรกเกอร์, การรวมเข้ากับระบบ BMS

อุณหภูมิการทำงาน

มาตรฐานสำหรับอุปกรณ์โมดูลาร์ที่ติดตั้งในตู้ควบคุมไฟฟ้า

การรับประกัน

2 ปี (24 เดือน) โดยผู้ผลิต

น้ำหนักและขนาด

น้ำหนัก: 0.034 กก., ขนาด: 9 x 85 x 78 มม.

ตรรกะการทำงาน

หน้าสัมผัสช่วยเชื่อมต่อทางกลกับคันโยกของอุปกรณ์หลัก การเปลี่ยนตำแหน่งของหน้าสัมผัสหลัก (เปิด/ปิด/ทริป) จะทำให้สถานะของหน้าสัมผัสช่วยเปลี่ยนทันที ช่วยให้สามารถอ่านสถานะอุปกรณ์ทางไฟฟ้าในวงจรควบคุมและตรวจสอบได้

สิ่งที่บรรจุในกล่อง

1x หน้าสัมผัสช่วย LE-406250

1x คู่มือการติดตั้งและการใช้งาน

ขนาดและน้ำหนัก

ขนาดผลิตภัณฑ์: 78 x 9 x 85 มม. (ลึก x กว้าง x สูง)

ขนาดบรรจุภัณฑ์: 25 x 100 x 90 มม. (ลึก x กว้าง x สูง)

น้ำหนักผลิตภัณฑ์: 34 กรัม

น้ำหนักรวมบรรจุภัณฑ์: 56 กรัม

ดาวน์โหลด

• CE Declaration
• SAFETY COMPLIANCE
