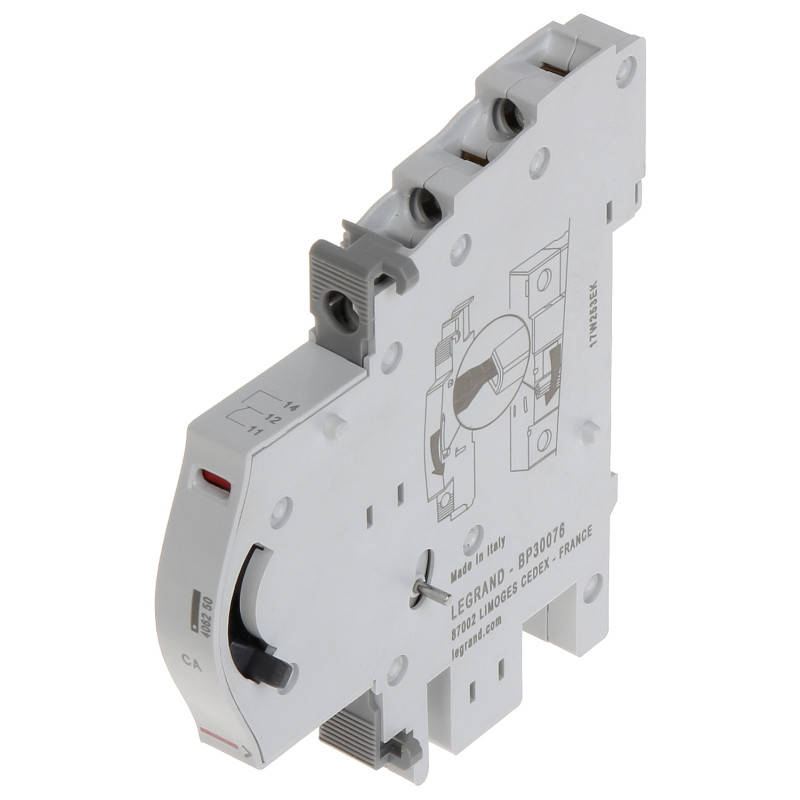

Βοηθητική επαφή για μικροαυτόματους διακόπτες και διακόπτες διαφορικού ρεύματος σειράς TX3 DX3 FR300 FRX300 FRX400 1NO/NC 6A

Μοντέλο: LEGRAND LE-406250

EAN: 6931240064443 SKU: 931064449

• Σχεδιασμένο για την ενημέρωση σχετικά με τη θέση των επαφών της κύριας συσκευής
• Συμβατό με τις σειρές TX3, DX3, FR300, FRX300, FRX400
• Εξοπλισμένο με μία μεταγωγική επαφή NO/NC
• Τοποθέτηση σε ράγα DIN TS-35 στην αριστερή πλευρά της συσκευής
• Στενό περίβλημα πλάτους 9 mm (0.5 module)
• Στιβαροί ακροδέκτες με βίδα για ασφαλή σύνδεση καλωδίων
• Υψηλή ικανότητα μεταγωγής ρεύματος έως 6A στα 250V AC
• Προϊόν της αναγνωρισμένης μάρκας LEGRAND

Περιγραφή

Η βοηθητική επαφή LE-406250 είναι ένα επαγγελματικό εξάρτημα ηλεκτρικής εγκατάστασης που αναπτύχθηκε από έναν παγκόσμιο ηγέτη στον τομέα της ηλεκτροτεχνίας. Αυτή η συσκευή έχει σχεδιαστεί για να επεκτείνει τη λειτουργικότητα του σύγχρονου αρθρωτού εξοπλισμού, επιτρέποντας την ακριβή ενημέρωση σχετικά με την τρέχουσα θέση των επαφών της κύριας συσκευής στην οποία είναι συνδεδεμένη. Χάρη σε αυτό, ο χρήστης ή το σύστημα επιτήρησης λαμβάνει άμεση ανατροφοδότηση σχετικά με την κατάσταση λειτουργίας του κυκλώματος.

ΠΛΕΟΝΕΚΤΗΜΑΤΑ ΠΡΟΪΟΝΤΟΣ:

- Ευρεία συμβατότητα: Συνεργάζεται ιδανικά με δημοφιλείς σειρές συσκευών όπως TX3, DX3, FR300, FRX300 και FRX400, καθιστώντας το μια καθολική λύση σε σύγχρονους ηλεκτρικούς πίνακες.

- Εξοικονόμηση χώρου: Το συμπαγές περίβλημα πλάτους μόλις 0,5 module (9 mm) επιτρέπει τη βέλτιστη χρήση του χώρου στη ράγα στήριξης.

- Διαισθητική τοποθέτηση: Το σύστημα στερέωσης στην αριστερή πλευρά της κύριας συσκευής σε ράγα DIN TS-35 εξασφαλίζει γρήγορη και απροβλημάτιστη εγκατάσταση χωρίς τη χρήση περίπλοκων εργαλείων.

- Υψηλή αξιοπιστία: Η χρήση μεταγωγικής επαφής NO/NC με ικανότητα μεταγωγής έως 6A επιτρέπει τον ασφαλή έλεγχο συστημάτων φωτεινής ή ηχητικής σηματοδότησης ή τη μεταφορά σημάτων σε συστήματα αυτοματισμού κτιρίων BMS.

- Ανθεκτικότητα και ασφάλεια: Η κατασκευή από υψηλής ποιότητας πλαστικό εγγυάται αντοχή σε εξωτερικούς παράγοντες και μακροχρόνια, απροβλημάτιστη λειτουργία σε απαιτητικές συνθήκες εγκατάστασης.

- Ακρίβεια λειτουργίας: Ο μηχανισμός της επαφής είναι αυστηρά συγχρονισμένος με τον μηχανισμό της κύριας συσκευής, γεγονός που εξαλείφει τον κίνδυνο λανθασμένων ενδείξεων της κατάστασης της συσκευής.

Προδιαγραφές

Τύπος συσκευής

Βοηθητική επαφή (Auxiliary contact) για αρθρωτό εξοπλισμό

Ονομαστική τάση

230 V AC - εναλλασσόμενο ρεύμα με ημιτονοειδή χαρακτηριστικά

Αριθμός επαφών

1 βοηθητική επαφή σήματος

Τύπος επαφής

NO/NC (μεταγωγική επαφή - κανονικά ανοιχτή / κανονικά κλειστή)

Ικανότητα μεταγωγής επαφών

250 V AC / 6 A - επιτρέπει τον έλεγχο εξωτερικών συστημάτων σηματοδότησης

Τύπος συνδέσεων

Ακροδέκτες με βίδα που εξασφαλίζουν μηχανική και ηλεκτρική σταθερότητα

Τοποθέτηση

Απευθείας σε επιλεγμένες συσκευές Legrand, ράγα DIN TS-35, αριστερή πλευρά

Πλάτος σε modules

0.5 module (πρότυπο 17.5 mm), πραγματικό πλάτος 9 mm

Περίβλημα

Πλαστικό υψηλής διηλεκτρικής και θερμικής αντοχής

Συμβατότητα σειρών

Legrand TX3, Legrand DX3, Legrand FR300, Legrand FRX300, Legrand FRX400

Εφαρμογή

Συστήματα αυτοματισμού, σηματοδότηση κατάστασης διακοπτών, ενσωμάτωση με συστήματα BMS

Θερμοκρασία λειτουργίας

Τυπική για αρθρωτό εξοπλισμό που τοποθετείται σε ηλεκτρικούς πίνακες

Εγγύηση

2 έτη (24 μήνες) από τον κατασκευαστή

Βάρος και διαστάσεις

Βάρος: 0.034 kg, Διαστάσεις: 9 x 85 x 78 mm

Λογική λειτουργίας

Βοηθητική επαφή μηχανικά συνδεδεμένη με τον μοχλό της κύριας συσκευής. Η αλλαγή της θέσης των κύριων επαφών (ενεργοποίηση/απενεργοποίηση/απόζευξη) προκαλεί άμεση αλλαγή της κατάστασης της βοηθητικής επαφής, γεγονός που επιτρέπει την ηλεκτρική ανάγνωση της κατάστασης της συσκευής σε κυκλώματα ελέγχου και επιτήρησης.

Περιεχόμενα

1x Βοηθητική επαφή LE-406250

1x Οδηγίες τοποθέτησης και χρήσης

Διαστάσεις, Βάρος

Διαστάσεις προϊόντος: 78 x 9 x 85 mm (Βάθος x Πλάτος x Ύψος)

Διαστάσεις συσκευασίας: 25 x 100 x 90 mm (Βάθος x Πλάτος x Ύψος)

Βάρος προϊόντος: 34 g

Βάρος με συσκευασία: 56 g
