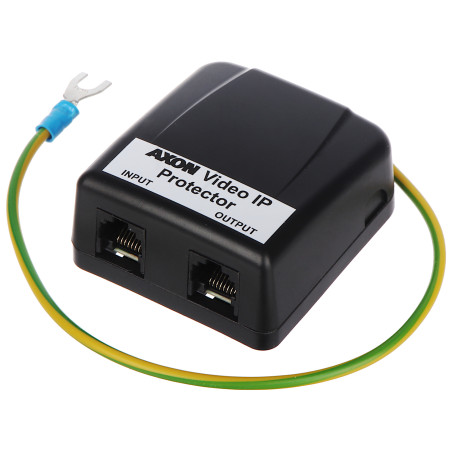

อุปกรณ์ป้องกันไฟกระชาก LAN Ethernet 10/100/1000 Mbps 4 คู่สาย UTP ป้องกันเครือข่าย RJ45 Gigabit

รุ่น: AXON AXON-VIDEO-IP

EAN: 6931240032152 SKU: 931032152

• ป้องกันเครือข่าย Ethernet 10/100/1000 Mbps (Gigabit Ethernet)
• ป้องกันสาย UTP ทั้ง 4 คู่ (8 เส้น)
• ค่าความจุไฟฟ้าภายในวงจรต่ำมาก (< 20 pF)
• ตอบสนองต่อไฟกระชากได้อย่างรวดเร็ว
• ช่องเสียบ RJ45 (8P8C) แบบมีฉนวนหุ้มที่ทนทาน
• ติดตั้งง่ายและมีสายกราวด์ในตัว
• ระบายประจุไฟฟ้าได้สูงสุดถึง 135A
• ขนาดกะทัดรัดติดตั้งสะดวก

คำอธิบาย

อุปกรณ์ป้องกันไฟกระชากเป็นองค์ประกอบสำคัญของระบบเครือข่ายระดับมืออาชีพ โดยเฉพาะในจุดที่อุปกรณ์ปลายทางมีความเสี่ยงต่อฟ้าผ่าหรือไฟกระชากที่เหนี่ยวนำในสายสัญญาณ รุ่นที่นำเสนอนี้ได้รับการออกแบบมาสำหรับเครือข่าย Ethernet สมัยใหม่ที่ทำงานในมาตรฐาน 10/100/1000 Mbps ซึ่งเป็นโซลูชันที่สมบูรณ์แบบสำหรับระบบกล้องวงจรปิด IP เครือข่ายคอมพิวเตอร์ และระบบบ้านอัจฉริยะ

อุปกรณ์ช่วยป้องกันสาย UTP ทั้งสี่คู่ได้อย่างมีประสิทธิภาพ ซึ่งจำเป็นสำหรับมาตรฐาน Gigabit Ethernet และเทคโนโลยี PoE (Power over Ethernet) ด้วยการใช้ส่วนประกอบเซมิคอนดักเตอร์ขั้นสูง อุปกรณ์จะตอบสนองต่อไฟกระชากทันทีและระบายประจุไฟฟ้าที่เป็นอันตรายลงสู่สายดินโดยตรง โครงสร้างที่แข็งแรงและขนาดกะทัดรัดช่วยให้ติดตั้งในกล่องพักสายหรือตู้ RACK ได้ง่าย

การใช้อุปกรณ์ป้องกันประเภทนี้ช่วยยืดอายุการใช้งานของอุปกรณ์เครือข่ายราคาแพง เช่น กล้อง IP, สวิตช์, เราเตอร์ หรือเครื่องบันทึก NVR ได้อย่างมาก ลดความเสี่ยงต่อความเสียหายและระบบหยุดชะงัก นี่คือการลงทุนเพื่อความปลอดภัยและความต่อเนื่องของโครงสร้างพื้นฐานโทรคมนาคม ข้อดีของผลิตภัณฑ์คือการรองรับมาตรฐาน Gigabit เต็มรูปแบบ การป้องกันสายสัญญาณทุกเส้น และค่าความจุไฟฟ้าต่ำมากซึ่งไม่ส่งผลกระทบต่อคุณภาพสัญญาณดิจิทัล

การติดตั้งอุปกรณ์ทำได้ง่ายมาก เพียงเชื่อมต่อเข้ากับสายสัญญาณโดยใช้หัวต่อ RJ45 มาตรฐานและต่อสายสีเหลือง-เขียวเข้ากับระบบสายดินที่ใช้งานได้จริง AXON-VIDEO-IP จึงเป็นเกราะป้องกันที่มีประสิทธิภาพซึ่งสามารถกำจัดแรงดันไฟฟ้ากระชากที่เป็นอันตรายได้ในเสี้ยววินาที เพื่อปกป้องอุปกรณ์ของคุณจากความเสียหาย

ข้อมูลจำเพาะ

วัตถุประสงค์และการใช้งาน

อุปกรณ์ AXON-VIDEO-IP เป็นโซลูชันระดับมืออาชีพที่ออกแบบมาเพื่อปกป้องอุปกรณ์อิเล็กทรอนิกส์ที่เชื่อมต่อกับเครือข่าย Ethernet ที่ทำงานในมาตรฐาน 10/100/1000 Mbps ได้อย่างมีประสิทธิภาพ เป็นส่วนประกอบที่จำเป็นสำหรับระบบกล้องวงจรปิด IP เครือข่ายคอมพิวเตอร์ขนาดใหญ่ และระบบโทรคมนาคมภายในบ้านที่มีความเสี่ยงต่อไฟกระชาก

มาตรฐานเครือข่ายที่รองรับ

รองรับมาตรฐาน Gigabit Ethernet (1000Base-T) และมาตรฐานเก่าอย่าง Fast Ethernet (100Base-TX) และ Ethernet (10Base-T) ได้อย่างสมบูรณ์ อุปกรณ์ไม่จำกัดแบนด์วิดท์และช่วยให้การส่งข้อมูลมีความเสถียรที่ความเร็วสูงสุดโดยไม่ทำให้เกิดความล่าช้า

แรงดันไฟฟ้าที่กำหนด (Un)

5 V - เป็นแรงดันไฟฟ้ามาตรฐานสำหรับการทำงานของสัญญาณดิจิทัลในเครือข่ายท้องถิ่น เพื่อให้มั่นใจว่าไม่มีสัญญาณรบกวนระหว่างการใช้งานปกติในขณะที่วงจรป้องกันยังคงมีความไวต่อความผิดปกติทางไฟฟ้า

แรงดันไฟฟ้าสูงสุด (Uc)

6 V - พารามิเตอร์นี้กำหนดแรงดันไฟฟ้าสูงสุดที่สามารถจ่ายให้กับอุปกรณ์ได้อย่างต่อเนื่องโดยไม่ทำให้วงจรป้องกันทำงาน ซึ่งช่วยป้องกันการทำงานผิดพลาดจากความผันผวนของแรงดันไฟฟ้าเล็กน้อยในเครือข่าย

ระดับการป้องกันระหว่างสายกับสาย

≤ 40 V - ระดับแรงดันไฟฟ้าตกค้างที่ต่ำมากซึ่งส่งไปยังอุปกรณ์ที่ได้รับการป้องกันเมื่อเกิดไฟกระชาก รับประกันความปลอดภัยแม้กระทั่งกับวงจรรวมที่ละเอียดอ่อนที่สุดในการ์ดเครือข่ายสมัยใหม่

แรงดันไฟฟ้าป้องกันระหว่างสายกับสายดิน

≤ 600 V - เกราะป้องกันที่มีประสิทธิภาพจากฟ้าผ่าที่มีศักย์ไฟฟ้าสูงและไฟกระชากที่เหนี่ยวนำ ซึ่งจะถูกระบายลงสู่สายดิน PE ของระบบอย่างปลอดภัยและรวดเร็ว

กระแสไฟกระชากที่กำหนด (L-L)

100 A (8/20µs) - ความสามารถของอุปกรณ์ในการรับและระบายกระแสไฟฟ้ากระชากซ้ำๆ ตามรูปคลื่นมาตรฐาน เพื่อให้มั่นใจถึงการใช้งานที่ยาวนานและเชื่อถือได้ในสภาพแวดล้อมที่ยากลำบาก

กระแสไฟกระชากที่กำหนด (L-G)

100 A (8/20µs) - พารามิเตอร์ที่กำหนดความทนทานต่อกระแสไฟฟ้าของวงจรเมื่อเทียบกับสายดิน ซึ่งมีความสำคัญต่อการป้องกันผลกระทบจากฟ้าผ่าในระยะใกล้และไฟกระชากจากระบบไฟฟ้า

กระแสไฟกระชากสูงสุด (L-L)

135 A (8/20µs) - ค่ากระแสไฟฟ้าสูงสุดที่อุปกรณ์ป้องกันสามารถระบายได้ในครั้งเดียวโดยไม่ทำให้โครงสร้างภายในเสียหายถาวร ซึ่งเป็นส่วนเผื่อความปลอดภัยสำหรับปรากฏการณ์ทางธรรมชาติที่รุนแรง

กระแสไฟกระชากสูงสุด (L-G)

135 A (8/20µs) - ความทนทานสูงสุดของฉนวนและส่วนประกอบเซมิคอนดักเตอร์เมื่อเทียบกับศักย์ดิน เพื่อให้มั่นใจถึงระดับความปลอดภัยสูงสุดสำหรับโครงสร้างพื้นฐานโทรคมนาคมทั้งหมด

พารามิเตอร์การส่งสัญญาณ (ความจุไฟฟ้า)

ค่าความจุไฟฟ้าภายในวงจรต่ำกว่า 20 pF ซึ่งเป็นค่าที่น้อยมากสำหรับการส่งสัญญาณความถี่สูง ทำให้อุปกรณ์ป้องกันไม่ทำให้สัญญาณบิดเบือนและไม่ทำให้เกิดข้อผิดพลาดในการส่งข้อมูล (CRC) แม้ในขณะที่ใช้งานเครือข่าย Gigabit เต็มประสิทธิภาพ

การกำหนดค่าคู่สายที่ได้รับการป้องกัน

อุปกรณ์ป้องกันสาย UTP ทั้งสี่คู่ (พิน: 1-2, 3-6, 4-5, 7-8) เป็นโซลูชันที่ครอบคลุมซึ่งปกป้องทั้งสายข้อมูลและสายไฟในระบบที่ใช้เทคโนโลยี PoE (Power over Ethernet)

ประเภทของช่องเชื่อมต่อและอินเทอร์เฟซ

มาพร้อมกับช่องเสียบ RJ45 (8P8C) มาตรฐานสองช่อง ช่องหนึ่งระบุว่าเป็นอินพุตสำหรับสายที่เสี่ยงต่ออันตราย และอีกช่องเป็นเอาต์พุตสำหรับอุปกรณ์ที่ได้รับการป้องกัน ช่วยให้ติดตั้งแบบ Plug-and-Play ได้อย่างรวดเร็วและง่ายดายในทุกจุดของเครือข่าย

พารามิเตอร์ทางกายภาพและการรับประกัน

อุปกรณ์มีขนาดกะทัดรัด 66 x 60 x 30 มม. ช่วยให้ติดตั้งในพื้นที่จำกัดได้ง่าย ผลิตภัณฑ์มีการรับประกันจากผู้ผลิต 2 ปีเต็ม ซึ่งยืนยันถึงคุณภาพการผลิตและความน่าเชื่อถือ

เนื้อหา

1x อุปกรณ์ป้องกันไฟกระชาก AXON-VIDEO-IP

1x คู่มือการใช้งานและการติดตั้ง

ขนาดและน้ำหนัก

ขนาดผลิตภัณฑ์: 30 x 66 x 60 มม. (ลึก x กว้าง x สูง)

ขนาดบรรจุภัณฑ์: 50 x 100 x 70 มม. (ลึก x กว้าง x สูง)

น้ำหนักผลิตภัณฑ์: 50 กรัม

น้ำหนักรวมบรรจุภัณฑ์: 70 กรัม
