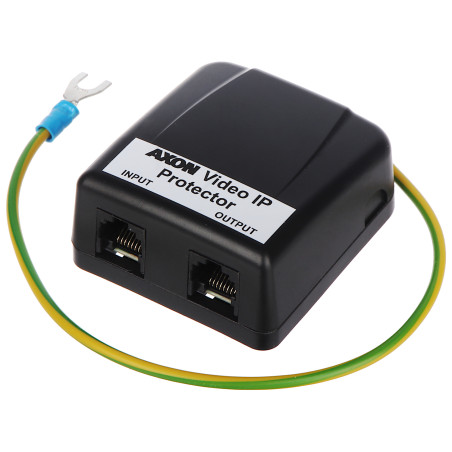

Προστατευτικό υπέρτασης LAN Ethernet 10/100/1000 Mb/s 4 ζεύγη καλωδίου UTP προστασία δικτύου RJ45 Gigabit

Μοντέλο: AXON AXON-VIDEO-IP

EAN: 6931240032152 SKU: 931032152

• Προστασία δικτύου Ethernet 10/100/1000 Mb/s (Gigabit Ethernet)
• Προστασία και των 4 ζευγών καλωδίου UTP (8 αγωγοί)
• Πολύ χαμηλή εσωτερική χωρητικότητα (< 20 pF)
• Γρήγορος χρόνος απόκρισης σε υπερτάσεις
• Στιβαρές, θωρακισμένες υποδοχές RJ45 (8P8C)
• Εύκολη εγκατάσταση και ενσωματωμένο καλώδιο γείωσης
• Αποτελεσματική εκτόνωση φορτίου έως 135A
• Συμπαγείς διαστάσεις περιβλήματος για εύκολη τοποθέτηση

Περιγραφή

Το προστατευτικό υπέρτασης αποτελεί βασικό στοιχείο κάθε επαγγελματικής εγκατάστασης δικτύου, ειδικά εκεί όπου οι τερματικές συσκευές εκτίθενται σε ατμοσφαιρικές εκκενώσεις ή υπερτάσεις που επάγονται στα καλώδια. Το παρουσιαζόμενο μοντέλο έχει σχεδιαστεί για σύγχρονα δίκτυα Ethernet που λειτουργούν σε πρότυπα 10/100/1000 Mb/s, καθιστώντας το ιδανική λύση για συστήματα παρακολούθησης IP, δίκτυα υπολογιστών και εγκαταστάσεις έξυπνου σπιτιού.

Η συσκευή προστατεύει αποτελεσματικά και τα τέσσερα ζεύγη του καλωδίου UTP, κάτι που είναι απαραίτητο για το πρότυπο Gigabit Ethernet και την τεχνολογία τροφοδοσίας PoE (Power over Ethernet). Χάρη στη χρήση προηγμένων ημιαγωγών, το προστατευτικό αντιδρά ακαριαία στις υπερτάσεις, διοχετεύοντας το επικίνδυνο ηλεκτρικό φορτίο απευθείας στη γείωση. Η στιβαρή κατασκευή και οι συμπαγείς διαστάσεις επιτρέπουν την εύκολη τοποθέτηση σε κουτιά εγκατάστασης ή ερμάρια RACK.

Η χρήση αυτού του τύπου προστασίας παρατείνει σημαντικά τη διάρκεια ζωής ακριβών δικτυακών συσκευών, όπως κάμερες IP, switches, routers ή καταγραφικά NVR, ελαχιστοποιώντας τον κίνδυνο δαπανηρών βλαβών και διακοπών λειτουργίας του συστήματος. Πρόκειται για μια επένδυση στην ασφάλεια και τη συνέχεια της τηλεπικοινωνιακής υποδομής. Τα πλεονεκτήματα του προϊόντος είναι κυρίως η πλήρης υποστήριξη του προτύπου Gigabit, η προστασία όλων των αγωγών του καλωδίου και η πολύ χαμηλή εσωτερική χωρητικότητα, η οποία δεν επηρεάζει αρνητικά την ποιότητα του μεταδιδόμενου ψηφιακού σήματος.

Η εγκατάσταση της συσκευής είναι εξαιρετικά απλή και περιορίζεται στη σύνδεσή της στη διαδρομή μετάδοσης μέσω τυπικών βυσμάτων RJ45 και στη σύνδεση του κιτρινοπράσινου καλωδίου σε μια αξιόπιστη γείωση. Χάρη σε αυτό, το AXON-VIDEO-IP αποτελεί ένα αποτελεσματικό προστατευτικό φράγμα που εξουδετερώνει σε κλάσματα του δευτερολέπτου επικίνδυνους ηλεκτρικούς παλμούς, προστατεύοντας τον εξοπλισμό σας από καταστροφή.

Προδιαγραφές

Προορισμός και εφαρμογή

Η συσκευή AXON-VIDEO-IP είναι μια επαγγελματική λύση σχεδιασμένη για την αποτελεσματική προστασία ηλεκτρονικών συσκευών που είναι συνδεδεμένες σε δίκτυα Ethernet που λειτουργούν σε πρότυπα 10/100/1000 Mb/s. Είναι απαραίτητο στοιχείο συστημάτων παρακολούθησης IP, εκτεταμένων δικτύων υπολογιστών και οικιακών τηλεπικοινωνιακών εγκαταστάσεων που εκτίθενται σε υπερτάσεις.

Υποστηριζόμενα πρότυπα δικτύου

Πλήρης συμβατότητα με την τεχνολογία Gigabit Ethernet (1000Base-T) και παλαιότερα πρότυπα Fast Ethernet (100Base-TX) και Ethernet (10Base-T). Η συσκευή δεν περιορίζει το εύρος ζώνης της σύνδεσης και επιτρέπει τη σταθερή μετάδοση δεδομένων στη μέγιστη ταχύτητα χωρίς καθυστερήσεις.

Ονομαστική τάση (Un)

5 V - αυτή είναι η τυπική τάση λειτουργίας για ψηφιακά σήματα σε τοπικά δίκτυα, διασφαλίζοντας την απουσία παρεμβολών κατά την κανονική λειτουργία του συστήματος, διατηρώντας παράλληλα την πλήρη ευαισθησία του κυκλώματος προστασίας σε ηλεκτρικές ανωμαλίες.

Μέγιστη τάση (Uc)

6 V - αυτή η παράμετρος καθορίζει την υψηλότερη τάση που μπορεί να εφαρμοστεί συνεχώς στη συσκευή χωρίς να προκληθεί ενεργοποίηση των σταδίων προστασίας, γεγονός που αποτρέπει τυχαίες ενεργοποιήσεις κατά τη διάρκεια μικρών διακυμάνσεων της τάσης στο δίκτυο.

Επίπεδο προστασίας γραμμής-γραμμής

≤ 40 V - εξαιρετικά χαμηλό επίπεδο υπολειπόμενης τάσης που φτάνει στην προστατευόμενη συσκευή κατά την εμφάνιση υπέρτασης, γεγονός που εγγυάται την ασφάλεια ακόμη και των πιο ευαίσθητων ολοκληρωμένων κυκλωμάτων στις σύγχρονες κάρτες δικτύου.

Τάση προστασίας γραμμής-γείωσης

≤ 600 V - αποτελεσματικό φράγμα έναντι ατμοσφαιρικών εκκενώσεων υψηλού δυναμικού και επαγόμενων υπερτάσεων, οι οποίες εκτονώνονται με ασφάλεια και ταχύτητα στον αγωγό προστασίας PE της εγκατάστασης.

Ονομαστικό ρεύμα εκκένωσης (L-L)

100 A (8/20µs) - η ικανότητα της συσκευής να δέχεται και να εκτονώνει επανειλημμένα ρεύματα παλμών με τυπικό σχήμα κύματος, γεγονός που εξασφαλίζει μακροχρόνια και αξιόπιστη λειτουργία σε δύσκολες περιβαλλοντικές συνθήκες.

Ονομαστικό ρεύμα εκκένωσης (L-G)

100 A (8/20µs) - παράμετρος που καθορίζει την αντοχή ρεύματος του κυκλώματος σε σχέση με τη γείωση, κρίσιμη για την προστασία από τις επιπτώσεις κοντινών κεραυνών και υπερτάσεων του δικτύου ηλεκτροδότησης.

Μέγιστο ρεύμα εκκένωσης (L-L)

135 A (8/20µs) - η μέγιστη τιμή ρεύματος που μπορεί να εκτονώσει το προστατευτικό εφάπαξ χωρίς μόνιμη βλάβη της εσωτερικής του δομής, γεγονός που αποτελεί περιθώριο ασφαλείας για ακραία καιρικά φαινόμενα.

Μέγιστο ρεύμα εκκένωσης (L-G)

135 A (8/20µs) - οριακή αντοχή της μόνωσης και των ημιαγωγών σε σχέση με το δυναμικό της γης, εξασφαλίζοντας το μέγιστο βαθμό ασφάλειας ολόκληρης της τηλεπικοινωνιακής υποδομής.

Παράμετροι μετάδοσης (Χωρητικότητα)

Η εσωτερική χωρητικότητα του κυκλώματος είναι κάτω από 20 pF, τιμή αμελητέα στο πλαίσιο της μετάδοσης υψηλής συχνότητας. Χάρη σε αυτό, το προστατευτικό δεν εισάγει παραμορφώσεις σήματος και δεν προκαλεί σφάλματα μετάδοσης δεδομένων (CRC) ακόμη και υπό πλήρες φορτίο της σύνδεσης Gigabit.

Διαμόρφωση προστατευόμενων ζευγών

Η συσκευή προστατεύει και τα τέσσερα ζεύγη του καλωδίου (ακίδες: 1-2, 3-6, 4-5, 7-8). Πρόκειται για μια ολοκληρωμένη λύση που προστατεύει τόσο τις γραμμές δεδομένων όσο και τις γραμμές τροφοδοσίας σε συστήματα που χρησιμοποιούν τεχνολογία PoE (Power over Ethernet).

Τύποι συνδέσμων και διεπαφές

Εξοπλισμένο με δύο τυπικές υποδοχές RJ45 (8P8C) - μία που επισημαίνεται ως είσοδος της εκτεθειμένης γραμμής και μία ως έξοδος προς την προστατευόμενη συσκευή. Αυτό επιτρέπει τη γρήγορη και απροβλημάτιστη εγκατάσταση τύπου plug-and-play σε οποιοδήποτε σημείο του δικτύου.

Φυσικές παράμετροι και εγγύηση

Η συσκευή διαθέτει συμπαγές περίβλημα διαστάσεων 66 x 60 x 30 mm, γεγονός που διευκολύνει την τοποθέτηση σε περιορισμένους χώρους εγκατάστασης. Το προϊόν καλύπτεται από πλήρη εγγύηση κατασκευαστή 2 ετών, γεγονός που επιβεβαιώνει την υψηλή ποιότητα κατασκευής και την αξιοπιστία του.

Περιεχόμενα

1x Προστατευτικό υπέρτασης AXON-VIDEO-IP

1x Οδηγίες χρήσης και εγκατάστασης

Διαστάσεις, Βάρος

Διαστάσεις προϊόντος: 30 x 66 x 60 mm (Βάθος x Πλάτος x Ύψος)

Διαστάσεις συσκευασίας: 50 x 100 x 70 mm (Βάθος x Πλάτος x Ύψος)

Βάρος προϊόντος: 50 g

Βάρος με συσκευασία: 70 g
