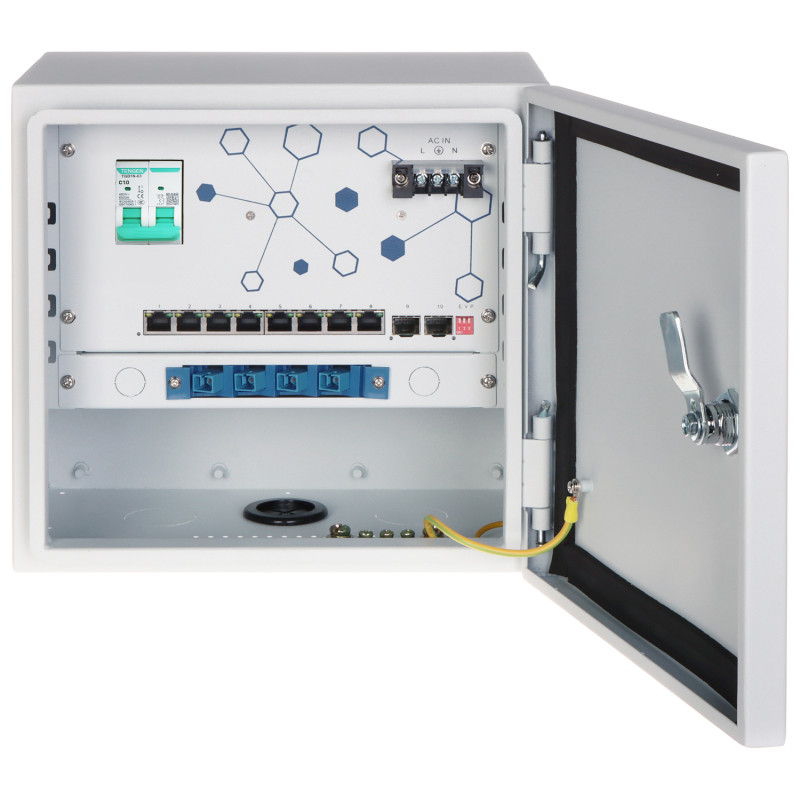

จุดกระจายสัญญาณกล้องภายนอกอาคาร 8 พอร์ต PoE 2x SFP Gigabit Switch ตู้พักสาย IP55

รุ่น: Expert EXPERT-POE/OTD-8G2GSFP

EAN: 6931240016121 SKU: 931016121

• จุดกระจายพลังงานและข้อมูลภายนอกอาคารแบบครบวงจร
• พอร์ต Gigabit Ethernet 8 พอร์ต รองรับ PoE (802.3af/at)
• พอร์ต SFP 1000 Base-X 2 พอร์ต สำหรับการเชื่อมต่อไฟเบอร์ออปติกความเร็วสูง
• ตู้พักสายไฟเบอร์ออปติกในตัวพร้อมถาดรองรับการเชื่อมต่อสาย 8 จุด
• อุปกรณ์ป้องกันไฟกระชาก (SPD) ในตัว พร้อมกระแสคายประจุสูงสุด 40kA
• ระบบป้องกันกระแสเกินด้วยเบรกเกอร์ C10 (L+N)
• ฟังก์ชัน PoE Auto-check - รีสตาร์ทกล้องที่ค้างโดยอัตโนมัติ
• โหมด EXTEND ช่วยให้ส่งสัญญาณได้ไกลถึง 250 เมตร
• ตัวเครื่องโลหะแข็งแรงทนทาน มาตรฐาน IP55 พร้อมกุญแจล็อค
• พัดลมระบายอากาศในตัวเพื่อรักษาอุณหภูมิการทำงานที่เหมาะสม

คำอธิบาย

ชุดอุปกรณ์ EXPERT-POE/OTD-8G2GSFP เป็นโซลูชันระดับมืออาชีพที่ครอบคลุม ออกแบบมาเพื่อสร้างจุดกระจายสัญญาณและจ่ายไฟภายนอกอาคารในระบบกล้องวงจรปิด IP สมัยใหม่ อุปกรณ์นี้รวมฟังก์ชันของ Gigabit PoE Switch 8 พอร์ต, พอร์ต SFP Uplink 2 พอร์ต, ตู้พักสายไฟเบอร์ออปติก และระบบป้องกันไฟฟ้าขั้นสูงไว้ในตัวเครื่องเดียวที่แข็งแรง ด้วยการรวมฟังก์ชันเหล่านี้เข้าด้วยกัน ผู้ติดตั้งจะได้รับโมดูลที่พร้อมใช้งานทันที ซึ่งช่วยลดเวลาในการทำงานหน้างานได้อย่างมาก พร้อมทั้งให้ความสวยงามและความน่าเชื่อถือสูงสุดในการติดตั้ง

ตัวเครื่องมีระดับการป้องกัน IP55 ซึ่งรับประกันการป้องกันฝุ่นและละอองน้ำได้อย่างเต็มที่ ช่วยให้สามารถติดตั้งบนผนังอาคารหรือเสาในสภาพอากาศที่ยากลำบากได้อย่างปลอดภัย ภายในได้รับการออกแบบมาเพื่อการจัดการสายเคเบิลที่เหมาะสม โดยมีตู้พักสายไฟเบอร์ออปติกในตัวพร้อมถาดรองรับการเชื่อมต่อสาย 8 จุด และอะแดปเตอร์ SC/PC ช่วยให้สามารถเชื่อมต่อสายไฟเบอร์ออปติกหลักเข้ากับจุดติดตั้งกล้องได้อย่างสะดวก

ข้อได้เปรียบที่สำคัญของชุดอุปกรณ์นี้คือระบบป้องกันในตัว ซึ่งรวมถึงเบรกเกอร์ C10 และอุปกรณ์ป้องกันไฟกระชากที่รองรับกระแสคายประจุสูงสุดถึง 40kA นอกจากนี้ สวิตช์ยังรองรับฟังก์ชันอัจฉริยะ PoE Auto-check ซึ่งจะตรวจสอบสถานะของกล้องที่เชื่อมต่ออยู่ตลอดเวลา หากตรวจพบว่าไม่มีการสื่อสารกับอุปกรณ์ปลายทาง ระบบจะทำการรีสตาร์ทการจ่ายไฟที่พอร์ตนั้นโดยอัตโนมัติ ซึ่งช่วยลดความจำเป็นในการรีเซ็ตกล้องที่ค้างด้วยตนเอง และลดค่าใช้จ่ายในการบำรุงรักษาระบบได้อย่างมาก

ข้อมูลจำเพาะ

มาตรฐานและพอร์ต LAN

8 x RJ45 10/100/1000 Base-T (8 x PoE 802.3af/at), 2 x SFP (Uplink) 1000 Base-X

การจ่ายไฟ PoE

กำลังขับสูงสุด: 30 วัตต์ต่อพอร์ต (1-8), กำลังไฟรวมสูงสุด: 115 วัตต์

ซอฟต์แวร์และฟังก์ชัน

ซอฟต์แวร์สวิตช์มีโหมดการทำงานหลัก 3 โหมด: โหมด E (EXTEND) ช่วยให้สามารถส่งข้อมูลและพลังงานได้ไกลถึง 250 เมตร ที่ความเร็ว 10Mb/s บนพอร์ต 1-8 โหมด V (VLAN) ช่วยแยกพอร์ต 1-8 ออกจากกัน ซึ่งเพิ่มความปลอดภัยและจำกัดการจราจรแบบ Broadcast โดยส่งการจราจรทั้งหมดไปยังพอร์ต Uplink โหมด P (PoE Auto-check) เป็นระบบ Watchdog อัจฉริยะที่ตรวจสอบกิจกรรมของอุปกรณ์ PoE และหากไม่มีการตอบสนอง ระบบจะรีสตาร์ทการจ่ายไฟที่พอร์ตโดยอัตโนมัติ เพื่อกู้คืนการทำงานของกล้องโดยไม่ต้องพึ่งพาช่างเทคนิค

ความเร็วในการส่งข้อมูล

10 / 100 / 1000 Mb/s สำหรับพอร์ต LAN & PoE, 1000 Mb/s สำหรับพอร์ต SFP

ตารางที่อยู่ MAC

16k

ตู้พักสายไฟเบอร์ออปติก

จำนวนถาดพักสาย: 1, พื้นที่สำหรับเชื่อมต่อสาย: 8, ประเภทหัวต่อ: SC / PC โหมดเดี่ยว (SM), จำนวนอะแดปเตอร์: 4, จำนวนสาย Pigtail: 4 (SM)

ระบบป้องกันไฟฟ้า

เบรกเกอร์ป้องกันกระแสเกิน: C10 (สาย L+N), การป้องกัน ESD: 6kV (สัมผัส) / 8kV (อากาศ)

การป้องกันฟ้าผ่า

แรงดันไฟฟ้าสูงสุด: 385V AC, กระแสคายประจุที่กำหนด: 20kA, กระแสคายประจุสูงสุด: 40kA (8/20µs)

โครงสร้างตัวเครื่อง

วัสดุ: โลหะ, สี: เทา, ระดับการป้องกัน: IP55, ประตูมีกุญแจล็อค, พัดลมระบายความร้อนในตัว

ช่องร้อยสายเคเบิล

3 ช่องจากด้านล่าง ขนาดเส้นผ่านศูนย์กลาง Ø 39 มม.

การติดตั้ง

สามารถติดตั้งบนเสาที่มีเส้นผ่านศูนย์กลางสูงสุด 350 มม.

พารามิเตอร์การจ่ายไฟ

100 ... 240 V AC, 50 / 60 Hz, เชื่อมต่อผ่านขั้วต่อแบบสกรู

สภาพแวดล้อมการทำงาน

อุณหภูมิการทำงาน: -20 °C ... 65 °C

ใบรับรองและการรับประกัน

ใบรับรอง: CE, RoHS, การรับประกัน: 2 ปี

รายการอุปกรณ์ในชุด

1x จุดกระจายสัญญาณภายนอกอาคาร EXPERT-POE/OTD-8G2GSFP

1x ชุดกุญแจสำหรับตู้

4x อะแดปเตอร์ SC/PC SM

4x สาย Pigtail SC/PC SM

อุปกรณ์เสริมสำหรับการติดตั้ง

ขนาดและน้ำหนัก

ขนาดผลิตภัณฑ์: 210 x 280 x 260 มม. (ลึก x กว้าง x สูง)

ขนาดบรรจุภัณฑ์: 365 x 360 x 275 มม. (ลึก x กว้าง x สูง)

น้ำหนักผลิตภัณฑ์: 5650 กรัม

น้ำหนักรวมบรรจุภัณฑ์: 7178 กรัม
