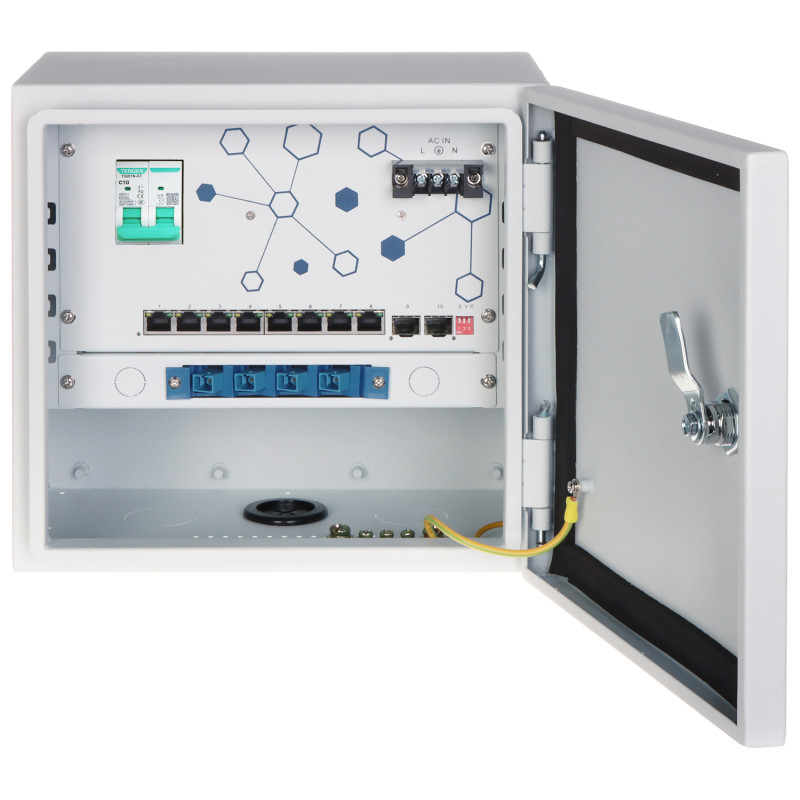

실외 카메라 분배 포인트 8포트 PoE 2x SFP 기가비트 스위치 IP55

모델: Expert EXPERT-POE/OTD-8G2GSFP

EAN: 6931240016121 SKU: 931016121

• 완벽한 실외 전원 및 데이터 분배 포인트
• PoE(802.3af/at)를 지원하는 8개의 기가비트 이더넷 포트
• 고속 광섬유 연결을 위한 2개의 SFP 1000 Base-X 포트
• 8개 스플라이스용 카세트가 포함된 통합 광섬유 분배함
• 최대 방전 전류 40kA의 내장형 서지 보호기(SPD)
• C10 회로 차단기(L+N)를 통한 과전류 보호
• PoE 자동 점검 기능 - 응답 없는 카메라 자동 재시작
• 최대 250미터 전송이 가능한 EXTEND 모드
• 열쇠로 잠글 수 있는 견고한 IP55 금속 하우징
• 최적의 작동 온도를 유지하는 내장형 냉각 팬

설명

EXPERT-POE/OTD-8G2GSFP 키트는 현대적인 IP 모니터링 시스템에서 실외 신호 및 전원 분배 포인트를 구축하기 위한 전문적이고 포괄적인 솔루션입니다. 이 장치는 8포트 기가비트 PoE 스위치, 2개의 SFP 업링크 포트, 광섬유 분배함 및 고급 전기 보호 시스템의 기능을 하나의 견고한 하우징에 통합합니다. 이러한 결합을 통해 설치자는 현장 작업 시간을 크게 단축하고 설치의 미관과 신뢰성을 극대화할 수 있는 즉시 설치 가능한 모듈을 제공받습니다.

장치 하우징은 IP55 등급의 방진 및 방수 기능을 갖추고 있어 먼지와 물 분사로부터 완벽하게 보호하며, 가혹한 기상 조건에서도 건물 외벽이나 기둥에 안전하게 설치할 수 있습니다. 내부는 최적의 케이블 관리를 고려하여 설계되었으며, 8개 스플라이스용 카세트와 SC/PC 어댑터가 포함된 내장형 광섬유 분배함을 통해 카메라 포인트에서 직접 광섬유 버스를 편리하게 종단할 수 있습니다.

이 키트의 핵심 장점은 C10 과전류 차단기와 최대 40kA의 방전 전류를 견디는 서지 보호기를 포함한 내장형 보호 시스템입니다. 또한, 스위치는 연결된 카메라의 상태를 지속적으로 모니터링하는 지능형 PoE 자동 점검 기능을 지원합니다. 단말 장치와의 통신 두절이 감지되면 시스템이 해당 포트의 전원을 자동으로 재시작하여, 응답 없는 카메라를 수동으로 재설정할 필요가 없으므로 시스템 유지보수 비용을 획기적으로 절감합니다.

사양

표준 및 LAN 포트

8 x RJ45 10/100/1000 Base-T (8 x PoE 802.3af/at), 2 x SFP (Uplink) 1000 Base-X

PoE 전원

최대 출력 전력: 포트당 30W (1-8), 최대 총 전력: 115W

소프트웨어 및 기능

스위치 소프트웨어는 세 가지 핵심 작동 모드를 제공합니다. E(EXTEND) 모드는 1-8번 포트에서 10Mb/s 속도로 최대 250m까지 데이터 및 전원 전송을 가능하게 합니다. V(VLAN) 모드는 1-8번 포트를 서로 격리하여 보안을 강화하고 브로드캐스트 트래픽을 제한하며 모든 트래픽을 업링크 포트로 전달합니다. P(PoE Auto-check) 모드는 PoE 장치의 활동을 모니터링하고 응답이 없을 경우 포트 전원을 자동으로 재시작하여 서비스 개입 없이 카메라를 정상화하는 지능형 워치독 시스템입니다.

전송 속도

LAN 및 PoE 포트용 10/100/1000 Mb/s, SFP 포트용 1000 Mb/s

MAC 주소 테이블

16k

광섬유 분배함

스플라이스 카세트 수: 1, 스플라이스 공간: 8, 커넥터 유형: SC/PC 싱글모드(SM), 어댑터 수: 4, 피그테일 수: 4 (SM)

전기 보호

과전류 차단기: C10 (L+N 라인), ESD 보호: 6kV (접촉) / 8kV (공기)

낙뢰 보호

최대 전압: 385V AC, 공칭 방전 전류: 20kA, 최대 방전 전류: 40kA (8/20µs)

하우징 구조

재질: 금속, 색상: 회색, 보호 등급: IP55, 잠금 장치가 있는 도어, 내장형 냉각 팬

케이블 글랜드

하단 3개, 직경 Ø 39 mm

설치

최대 직경 350mm 기둥에 설치 가능

전원 매개변수

100 ... 240 V AC, 50 / 60 Hz, 나사 단자를 통한 연결

작동 조건

작동 온도: -20 °C ... 65 °C

인증 및 보증

인증: CE, RoHS, 보증: 2년

구성품

1x 실외 분배 포인트 EXPERT-POE/OTD-8G2GSFP

1x 하우징 키 세트

4x SC/PC SM 어댑터

4x SC/PC SM 피그테일

설치 액세서리

치수 및 무게

제품 치수: 210 x 280 x 260 mm (깊이 x 너비 x 높이)

포장 치수: 365 x 360 x 275 mm (깊이 x 너비 x 높이)

제품 무게: 5650 g

포장 포함 무게: 7178 g
