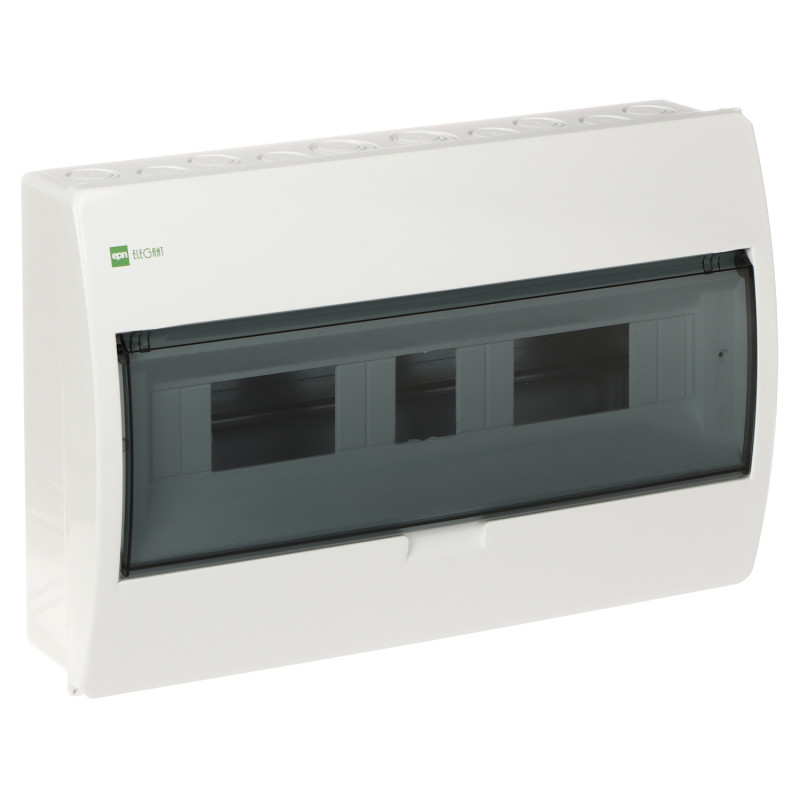

ตู้คอนซูเมอร์ยูนิตแบบติดผนัง 18 โมดูล IP40 พร้อมฝาใสและราง TH35 N+PE

รุ่น: Elektro-Plast Nasielsk ELEGANT-1X18/NT/W/EPN

EAN: 6931240037843 SKU: 931037845

• ตู้คอนซูเมอร์ยูนิตแบบติดผนัง 1 แถว
• ความจุ 18 โมดูล (17.5 มม.)
• ฝาปิดโปร่งใสช่วยให้ตรวจสอบสถานะของอุปกรณ์ได้ง่าย
• มาพร้อมราง TH 35 (ราง DIN) ที่สามารถถอดออกได้
• มีแถบขั้วต่อ N และ PE มาให้ในชุด
• ระดับการป้องกันสูง IP40
• ผลิตจากพลาสติกที่ทนทาน สีขาว
• สอดคล้องตามมาตรฐาน IEC/EN 62208 และ IEC/EN 60670-24

คำอธิบาย

ตู้คอนซูเมอร์ยูนิตแบบติดผนังจากซีรีส์ ELEGANT เป็นโซลูชันระดับมืออาชีพสำหรับการติดตั้งอุปกรณ์โมดูลาร์อย่างปลอดภัยและสวยงามในระบบไฟฟ้าภายในบ้านและอุตสาหกรรม ผลิตภัณฑ์มีโครงสร้างที่แข็งแรงทำจากพลาสติกคุณภาพสูงสีขาว ซึ่งให้ความทนทานยาวนานและทนทานต่อความเสียหายทางกลได้ดี ด้วยระดับการป้องกัน IP40 ตู้รุ่นนี้จึงเหมาะอย่างยิ่งสำหรับการใช้งานภายในอาคาร โดยสามารถปกป้องส่วนประกอบที่ติดตั้งไว้จากฝุ่นและการสัมผัสโดยไม่ตั้งใจได้อย่างมีประสิทธิภาพ

ข้อดีที่สำคัญประการหนึ่งของรุ่นนี้คือฝาปิดแบบโปร่งใส ซึ่งช่วยให้สามารถตรวจสอบสถานะของอุปกรณ์และฟิวส์ได้อย่างรวดเร็วโดยไม่ต้องเปิดฝาครอบ ภายในมีแถวสำหรับติดตั้งอุปกรณ์ได้สูงสุด 18 โมดูล โดยแต่ละโมดูลมีความกว้างมาตรฐาน 17.5 มม. ผู้ผลิตได้คำนึงถึงความสะดวกสูงสุดของผู้ติดตั้งโดยจัดเตรียมราง TH 35 (ราง DIN) ที่ถอดออกได้มาให้ในชุด ซึ่งช่วยให้การติดตั้งอุปกรณ์และการเดินสายไฟทำได้ง่ายขึ้น นอกจากนี้ยังมีแถบขั้วต่อ N และ PE มาให้ในชุด (ขนาด 8 x 10 มม.² และ 11 x 16 มม.²) ซึ่งช่วยให้การเชื่อมต่อทางไฟฟ้าเป็นไปอย่างรวดเร็ว ปลอดภัย และเป็นระเบียบ

ผลิตภัณฑ์เป็นไปตามมาตรฐานความปลอดภัยที่เข้มงวด IEC/EN 62208 และ IEC/EN 60670-24 ซึ่งรับประกันความน่าเชื่อถือในการใช้งานประจำวัน รูปลักษณ์ที่สวยงามและขนาดที่กะทัดรัดทำให้ตู้คอนซูเมอร์ยูนิตนี้เข้ากับการตกแต่งภายในที่ทันสมัยได้อย่างลงตัว โดยเป็นจุดศูนย์กลางที่ปลอดภัยของระบบไฟฟ้าในบ้าน การเลือกใช้รุ่นนี้ช่วยให้คุณมั่นใจได้ถึงการปกป้องระบบไฟฟ้า ความง่ายในการติดตั้ง และความสามารถในการขยายระบบในอนาคต นี่คือผลิตภัณฑ์ที่ผสมผสานฟังก์ชันการทำงาน ความปลอดภัย และการออกแบบที่ทันสมัย ซึ่งตอบสนองความต้องการของผู้ติดตั้งที่ต้องการคุณภาพสูงสุด

ข้อมูลจำเพาะ

ประเภทผลิตภัณฑ์

ตู้คอนซูเมอร์ยูนิตแบบติดผนังสำหรับติดตั้งอุปกรณ์โมดูลาร์ภายในอาคาร

ซีรีส์ผลิตภัณฑ์

ELEGANT - กลุ่มผลิตภัณฑ์ที่มีการออกแบบทันสมัยและฟังก์ชันการทำงานสูง

จำนวนแถว

โครงสร้างแบบ 1 แถว ช่วยให้จัดระเบียบสายไฟและเข้าถึงอุปกรณ์ได้รวดเร็ว

ความจุโมดูล

18 โมดูล ความกว้างมาตรฐาน 17.5 มม. ต่อโมดูล ช่วยให้ติดตั้งระบบป้องกันที่ซับซ้อนได้

วิธีการติดตั้ง

แบบติดผนัง (NT) - ติดตั้งได้รวดเร็วและง่ายดายโดยตรงบนพื้นผิวผนังโดยไม่ต้องสกัดผนัง

ระดับการป้องกัน

IP40 - ป้องกันการแทรกซึมของวัตถุแข็งที่มีขนาดใหญ่กว่า 1 มม. เหมาะสำหรับห้องแห้ง

ประตู

ฝาปิดโปร่งใสทำจากโพลีคาร์บอเนต ช่วยให้ตรวจสอบสถานะของเบรกเกอร์ได้ตลอดเวลาโดยไม่ต้องเปิดฝาครอบ

รางติดตั้ง

ราง TH 35 (ราง DIN) สามารถถอดออกได้ทั้งหมด ช่วยให้การเดินสายไฟอุปกรณ์ทำได้สะดวกนอกตู้

แถบขั้วต่อ N

1 ชิ้น พร้อมขั้วต่อขนาด 8 x 10 มม.² และ 11 x 16 มม.² สำหรับการกระจายศักย์ไฟฟ้าที่เป็นกลางอย่างปลอดภัย

แถบขั้วต่อ PE

1 ชิ้น พร้อมขั้วต่อขนาด 8 x 10 มม.² และ 11 x 16 มม.² สำหรับการต่อสายดินของระบบอย่างมีประสิทธิภาพ

วัสดุตัวตู้

พลาสติกทนทาน ทนต่อรังสี UV และอุณหภูมิสูง

สีตัวตู้

สีขาว (RAL 9003) พื้นผิวเรียบ ทำความสะอาดง่าย

การปฏิบัติตามมาตรฐาน

สอดคล้องตามมาตรฐานความปลอดภัยยุโรป IEC/EN 62208 และ IEC/EN 60670-24 อย่างเต็มรูปแบบ

อุณหภูมิการทำงาน

เหมาะสำหรับการทำงานในสภาพแวดล้อมที่อยู่อาศัย สำนักงาน และคลังสินค้าทั่วไป

เนื้อหาในชุด

1x ตู้คอนซูเมอร์ยูนิตแบบติดผนังครบชุด

1x รางติดตั้ง TH 35

1x แถบขั้วต่อ N (สีน้ำเงิน)

1x แถบขั้วต่อ PE (สีเขียว)

ชุดฝาปิดและสกรูยึด

ขนาดและน้ำหนัก

ขนาดผลิตภัณฑ์: 98 x 410 x 262 มม. (ลึก x กว้าง x สูง)

ขนาดบรรจุภัณฑ์: 112 x 415 x 263 มม. (ลึก x กว้าง x สูง)

น้ำหนักผลิตภัณฑ์: 1270 กรัม

น้ำหนักรวมบรรจุภัณฑ์: 1424 กรัม
