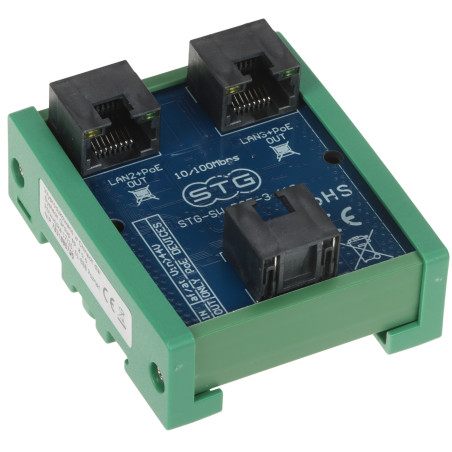

สวิตช์ PoE Extender 3 พอร์ต ตัวแยกสัญญาณ LAN และไฟเลี้ยง 10/100 Mbps ติดตั้งบนราง DIN

รุ่น: STG STG-SW-POE-3-110

EAN: 6931240075197 SKU: 931075194

• ใช้ไฟเลี้ยงจากพอร์ต PoE พอร์ตเดียว (LAN+POE1)
• ฟังก์ชัน LAN/PoE Extender เพิ่มระยะการส่งสัญญาณได้สูงสุด 200 เมตร
• รองรับมาตรฐาน IEEE 802.3af/at และ Passive PoE
• ขนาดกะทัดรัดเหมาะสำหรับการติดตั้งในกล่องขนาดเล็ก
• สามารถติดตั้งบนราง DIN-35 มม.
• ระบบเริ่มการทำงานเอาต์พุต PoE OUT แบบลำดับเพื่อป้องกันระบบ
• รองรับการเชื่อมต่อแบบคาสเคด (Cascading)
• ฟังก์ชันฟื้นฟูสัญญาณเครือข่าย 10/100 Mbps

คำอธิบาย

STG-SW-POE-3-110 เป็นอุปกรณ์เครือข่ายขั้นสูงที่รวมฟังก์ชันของสวิตช์ PoE มาตรฐานและตัวขยายสัญญาณ (Extender) ประสิทธิภาพสูงเข้าด้วยกัน ได้รับการออกแบบมาสำหรับระบบกล้องวงจรปิด IP ระดับมืออาชีพและเครือข่ายท้องถิ่นขนาดใหญ่ที่ระยะห่างระหว่างจุดเชื่อมต่อและอุปกรณ์ปลายทางเกินกว่า 100 เมตรมาตรฐาน ด้วยการออกแบบที่เป็นนวัตกรรม สวิตช์นี้ได้รับพลังงานโดยตรงจากพอร์ตอินพุตพอร์ตเดียว (LAN+POE1) ซึ่งช่วยลดความจำเป็นในการเดินสายไฟเพิ่มเติม ณ จุดติดตั้ง

อุปกรณ์ช่วยให้สามารถส่งผ่านพลังงานไปยังพอร์ตเอาต์พุตอีกสองพอร์ต ซึ่งในทางปฏิบัติช่วยให้สามารถเชื่อมต่อกล้อง IP สองตัวหรืออุปกรณ์รับ PoE อื่นๆ ได้ในระยะรวมสูงสุด 200 เมตร นี่เป็นโซลูชันที่เหมาะสำหรับสถานการณ์ที่การติดตั้งเต้ารับไฟฟ้าเพิ่มเติมทำได้ยากหรือมีค่าใช้จ่ายสูง ตัวขยายสัญญาณจะทำการฟื้นฟูสัญญาณเครือข่าย เพื่อให้มั่นใจว่าการส่งข้อมูลมีความเสถียรที่ความเร็ว 10/100 Mbps โดยไม่มีการสูญเสียคุณภาพ

ข้อดีหลักของผลิตภัณฑ์คือความอเนกประสงค์และขนาดที่กะทัดรัด ตัวเรือนทำจากพลาสติกที่ทนทานช่วยปกป้องอุปกรณ์อิเล็กทรอนิกส์ และระบบการติดตั้งที่ออกแบบมาอย่างดีช่วยให้สามารถแขวนอุปกรณ์หรือติดตั้งบนราง DIN-35 มม. มาตรฐานได้ ผลิตภัณฑ์รองรับมาตรฐานที่หลากหลาย รวมถึง IEEE 802.3af, IEEE 802.3at และ Passive PoE ทำให้เข้ากันได้กับอุปกรณ์เครือข่ายส่วนใหญ่ที่มีในตลาด ข้อดีเพิ่มเติมคือฟังก์ชันการเริ่มการทำงานเอาต์พุต PoE OUT แบบลำดับ ซึ่งช่วยปกป้องระบบจากการกระชากของโหลดกะทันหันเมื่อเริ่มใช้งานอุปกรณ์

การเลือก STG-SW-POE-3-110 ช่วยให้คุณได้รับเครื่องมือที่เชื่อถือได้ ซึ่งช่วยลดความซับซ้อนของสถาปัตยกรรมเครือข่าย ลดต้นทุนการติดตั้ง และเพิ่มความยืดหยุ่นในการจัดวางกล้องในระบบ CCTV นี่เป็นโซลูชันระดับมืออาชีพสำหรับผู้ติดตั้งที่ให้ความสำคัญกับคุณภาพ ประสิทธิภาพ และการประหยัดเวลา อุปกรณ์มีอัตราการใช้พลังงานต่ำมากและมีความทนทานสูงต่อสภาพการทำงานที่ยากลำบากในช่วงอุณหภูมิที่กว้าง

ข้อมูลจำเพาะ

ประเภทอุปกรณ์

สวิตช์ PoE / LAN Extender

จำนวนพอร์ต

3 พอร์ต RJ45

การกำหนดค่าพอร์ต

1 x LAN + PoE IN (พอร์ต 1), 2 x LAN + PoE OUT (พอร์ต 2 และ 3)

มาตรฐาน PoE

IEEE 802.3af, IEEE 802.3at, Passive PoE

ความเร็วในการส่งข้อมูล

10 / 100 Mbps (Fast Ethernet)

กำลังขับสูงสุด

40 W @ Passive PoE สำหรับพอร์ต LAN2 และ LAN3

กำลังไฟรวมสูงสุด

40 W (งบประมาณพลังงานรวม)

อินพุตพลังงาน

35 V ... 56 V DC (Passive PoE @ LAN 1) หรือ 44 V ... 56 V DC (PoE 802.3af/at @ LAN 1)

ไฟแสดงสถานะ LED

ไฟ LED แสดงสถานะ LAN และสถานะพลังงาน PoE

คุณสมบัติทางเทคนิคที่เลือก

รองรับการเชื่อมต่อแบบคาสเคด, ฟังก์ชันขยายสัญญาณ LAN และพลังงาน, แรงดันเอาต์พุตเท่ากับแรงดันอินพุต, เริ่มการทำงานเอาต์พุตแบบลำดับ

ตัวเรือน

พลาสติก สีขาว

อุณหภูมิในการทำงาน

-25 °C ... 50 °C

การติดตั้ง

บนราง DIN-35 มม. (ระยะห่าง 64 มม. ในตัวเรือน, 44 มม. ไม่มีตัวเรือน) หรือติดตั้งบนผนัง

ซอฟต์แวร์และตรรกะการทำงาน

อุปกรณ์ประเภท Unmanaged ทำงานในโหมด Plug & Play ตรรกะการควบคุมในตัวจะตรวจจับอุปกรณ์ที่เชื่อมต่อซึ่งสอดคล้องกับมาตรฐาน IEEE 802.3af/at และ Passive PoE โดยอัตโนมัติ ไม่จำเป็นต้องกำหนดค่าซอฟต์แวร์ ทำให้สวิตช์ทนทานต่อข้อผิดพลาดของระบบและการค้างของอินเทอร์เฟซ อัลกอริทึมการจัดการพลังงานขั้นสูงจะดำเนินการฟังก์ชันการเริ่มการทำงานเอาต์พุต PoE OUT แบบลำดับ ซึ่งช่วยป้องกันการโอเวอร์โหลดของแหล่งจ่ายไฟหลักในขณะที่กล้องเริ่มทำงาน อุปกรณ์จะส่งผ่านแพ็กเก็ตข้อมูลอย่างโปร่งใสโดยการฟื้นฟูสัญญาณไฟฟ้า ซึ่งช่วยให้ทำงานได้อย่างเสถียรในระยะสูงสุด 200 เมตรโดยไม่จำเป็นต้องใช้ตัวขยายสัญญาณเพิ่มเติม

เนื้อหา

1x สวิตช์ PoE STG-SW-POE-3-110

1x ตัวเรือนป้องกันพลาสติก

ขนาดและน้ำหนัก

ขนาดผลิตภัณฑ์: 30 x 71 x 56 มม. (ลึก x กว้าง x สูง)

ขนาดบรรจุภัณฑ์: 40 x 90 x 65 มม. (ลึก x กว้าง x สูง)

น้ำหนักผลิตภัณฑ์: 34 กรัม

น้ำหนักรวมบรรจุภัณฑ์: 70 กรัม
