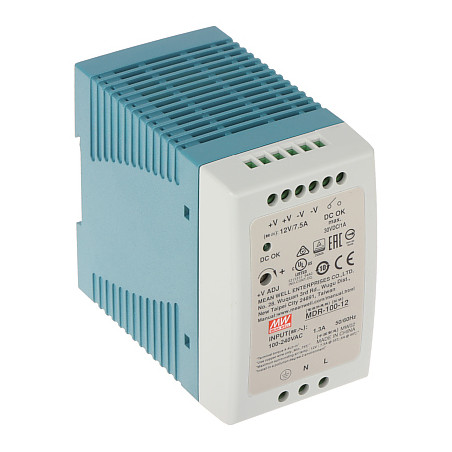

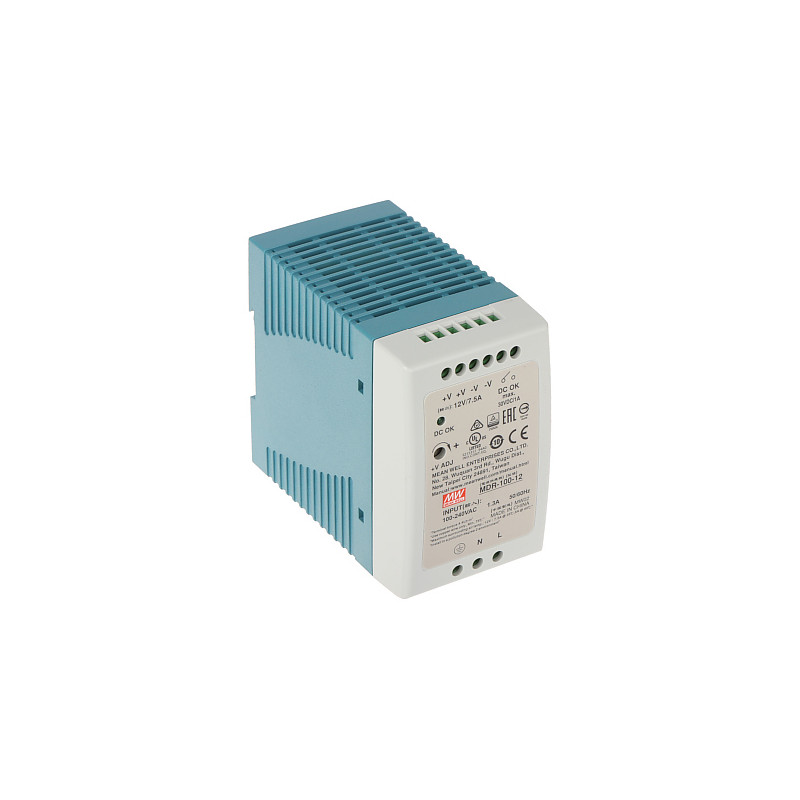

แหล่งจ่ายไฟแบบสวิตชิ่งสำหรับราง DIN 12V 7.5A 90W แบบเสถียรสำหรับระบบอัตโนมัติและ CCTV

รุ่น: Mean Well MDR-100-12

EAN: 6931240028322 SKU: 931028328

• ติดตั้งบนราง DIN TS35/7.5 หรือ 15
• ช่วงแรงดันไฟฟ้าขาเข้ากว้าง 100-240V AC
• แรงดันไฟฟ้าขาออกคงที่ 12V DC
• สามารถปรับแรงดันไฟฟ้าขาออกได้ (12-15V)
• ประสิทธิภาพพลังงานสูง 85%
• ระบบป้องกันครบครัน: ป้องกันไฟฟ้าลัดวงจร, ป้องกันแรงดันเกิน, ป้องกันกระแสเกิน
• ความน่าเชื่อถือสูงมาก (MTBF 346,000 ชม.)
• ทนทานต่อแรงสั่นสะเทือนตามมาตรฐาน IEC60068-2-6
• ช่วงอุณหภูมิการทำงานกว้างถึง 60°C
• การรับประกันจากผู้ผลิตยาวนาน - 3 ปี

คำอธิบาย

แหล่งจ่ายไฟแบบสวิตชิ่ง MDR-100-12 เป็นอุปกรณ์จ่ายไฟระดับมืออาชีพที่ออกแบบมาสำหรับการติดตั้งบนราง DIN มาตรฐาน (TS35/7.5 หรือ 15) เป็นโซลูชันที่เหมาะสำหรับระบบอัตโนมัติในอุตสาหกรรม ระบบเฝ้าระวัง CCTV และระบบอินเตอร์คอม ซึ่งต้องการความน่าเชื่อถือสูงและความเสถียรของพารามิเตอร์การทำงาน อุปกรณ์มีโครงสร้างที่กะทัดรัด ช่วยประหยัดพื้นที่ในตู้ควบคุมและตู้จ่ายไฟฟ้าได้อย่างมาก

ข้อดีหลักของแหล่งจ่ายไฟนี้คือประสิทธิภาพสูงถึง 85% ซึ่งช่วยลดการสูญเสียพลังงานในรูปแบบความร้อนและยืดอายุการใช้งานของอุปกรณ์ ด้วยช่วงแรงดันไฟฟ้าขาเข้าที่กว้าง (100-240V AC) แหล่งจ่ายไฟจึงสามารถทำงานในเครือข่ายพลังงานต่างๆ ทั่วโลกได้โดยไม่ต้องใช้หม้อแปลงเพิ่มเติม รุ่นนี้ให้แรงดันไฟฟ้าขาออกคงที่ 12V DC พร้อมความสามารถในการปรับละเอียดในช่วง 12V ถึง 15V ซึ่งช่วยชดเชยแรงดันไฟฟ้าตกบนสายไฟยาวได้

ความปลอดภัยในการใช้งานมั่นใจได้ด้วยวงจรป้องกันขั้นสูง: ป้องกันไฟฟ้าลัดวงจร, ป้องกันแรงดันเกิน และป้องกันกระแสเกิน ซึ่งปกป้องทั้งตัวแหล่งจ่ายไฟและอุปกรณ์ที่เชื่อมต่อได้อย่างมีประสิทธิภาพ แหล่งจ่ายไฟมีความทนทานต่อสภาพแวดล้อมที่ยากลำบาก โดยทำงานได้อย่างไม่มีปัญหาในอุณหภูมิตั้งแต่ -10°C ถึง +60°C ค่า MTBF ที่สูงถึง 346,000 ชั่วโมงยืนยันถึงความทนทานที่ยอดเยี่ยมของส่วนประกอบ โครงสร้างแบบ DIN ที่แข็งแรงและความทนทานต่อแรงสั่นสะเทือนสูง (ตามมาตรฐาน IEC60068-2-6) ทำให้เป็นผลิตภัณฑ์ที่ออกแบบมาสำหรับงานอุตสาหกรรมที่ต้องการความแม่นยำสูงสุด เมื่อเลือกใช้รุ่นนี้ คุณจะมั่นใจได้ถึงความต่อเนื่องในการทำงานของระบบอิเล็กทรอนิกส์ของคุณ พร้อมการรับประกันจากผู้ผลิต 3 ปี

ข้อมูลจำเพาะ

พารามิเตอร์พื้นฐาน

ประเภทแหล่งจ่ายไฟ: แบบสวิตชิ่ง (ตัวแปลงความถี่สูงที่ใช้วงจรสวิตชิ่งความเร็วสูงพร้อมทรานซิสเตอร์สวิตชิ่ง)

ลักษณะขาเข้า

แรงดันไฟฟ้าขาเข้า: 100 ... 240 V AC (กระแสสลับที่มีลักษณะการเปลี่ยนแปลงค่าชั่วขณะที่ความถี่ที่กำหนด)

ลักษณะขาออก

แรงดันไฟฟ้าขาออกที่กำหนด: 12 V DC (กระแสตรงที่มีทิศทางการไหลของประจุคงที่)

การปรับและเสถียรภาพ

ช่วงการปรับแรงดันไฟฟ้าขาออก: 12 ... 15 V DC; ความคลาดเคลื่อนของแรงดันไฟฟ้า: ± 1 %

ประสิทธิภาพและกำลังไฟ

ความสามารถในการจ่ายกระแสไฟฟ้า: 7.5 A (กระแสสูงสุดที่จ่ายได้ในขณะที่ยังคงพารามิเตอร์ไว้); กำลังไฟ: 90 W

ประสิทธิภาพพลังงาน

ประสิทธิภาพ: 85 % (อัตราส่วนของกำลังไฟฟ้าขาออกกระแสตรงต่อกำลังไฟฟ้าขาเข้าที่ดึงมาจากเครือข่าย)

ความปลอดภัยและการป้องกัน

ระบบป้องกัน: ป้องกันไฟฟ้าลัดวงจร (ปกป้องแหล่งจ่ายไฟและโหลด), ป้องกันแรงดันเกิน, ป้องกันกระแสเกิน

ความน่าเชื่อถือ

MTBF (เวลาเฉลี่ยระหว่างความล้มเหลว): 346,000 ชั่วโมง (พารามิเตอร์ที่ระบุถึงความน่าเชื่อถือสูงของอุปกรณ์)

การออกแบบทางกล

ประเภทโครงสร้าง: DIN (โครงสร้างมาตรฐานอุตสาหกรรมสำหรับการติดตั้งในตู้จ่ายไฟฟ้า)

การติดตั้ง

ออกแบบมาสำหรับการติดตั้งบนราง TS35/7.5 หรือ TS35/15 DIN

สภาพแวดล้อม

อุณหภูมิการทำงาน: -10 °C ... 60 °C; ความชื้นสัมพัทธ์: < 95 % (ไม่มีการควบแน่น)

ความทนทานทางกล

ความทนทานต่อแรงสั่นสะเทือน: ตามมาตรฐาน IEC60068-2-6, ช่วง 10 ... 500 Hz, สูงสุด 2 G เป็นเวลา 90 นาที

อินเทอร์เฟซ

จำนวนเอาต์พุต: 1 ช่อง; การเชื่อมต่อ: ขั้วต่อแบบสกรูที่ป้องกันการสัมผัส

การรับประกัน

ระยะเวลารับประกัน: 3 ปี (36 เดือน)

ซอฟต์แวร์

อุปกรณ์ไม่มีซอฟต์แวร์ควบคุมเฉพาะ เช่น แอปพลิเคชันมือถือหรือเว็บอินเทอร์เฟซ การทำงานของแหล่งจ่ายไฟถูกควบคุมโดยวงจรควบคุมการสวิตชิ่งแบบอะนาล็อก-ดิจิทัลภายใน ซึ่งจะตรวจสอบพารามิเตอร์ขาออกอย่างต่อเนื่อง ปรับแรงดันไฟฟ้าให้คงที่ และจัดการระบบป้องกันกระแสเกินและไฟฟ้าลัดวงจร เพื่อให้มั่นใจว่าอุปกรณ์อิเล็กทรอนิกส์ที่เชื่อมต่อจะทำงานได้อย่างปลอดภัยโดยไม่ต้องมีการแทรกแซงจากผู้ใช้

เนื้อหา

1x แหล่งจ่ายไฟแบบสวิตชิ่ง MDR-100-12

ขนาดและน้ำหนัก

ขนาดผลิตภัณฑ์: 90 x 55 x 100 มม. (ลึก x กว้าง x สูง)

ขนาดบรรจุภัณฑ์: 60 x 115 x 105 มม. (ลึก x กว้าง x สูง)

น้ำหนักผลิตภัณฑ์: 420 กรัม

น้ำหนักรวมบรรจุภัณฑ์: 442 กรัม
