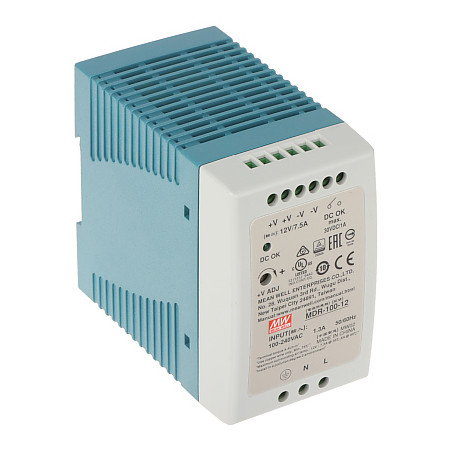

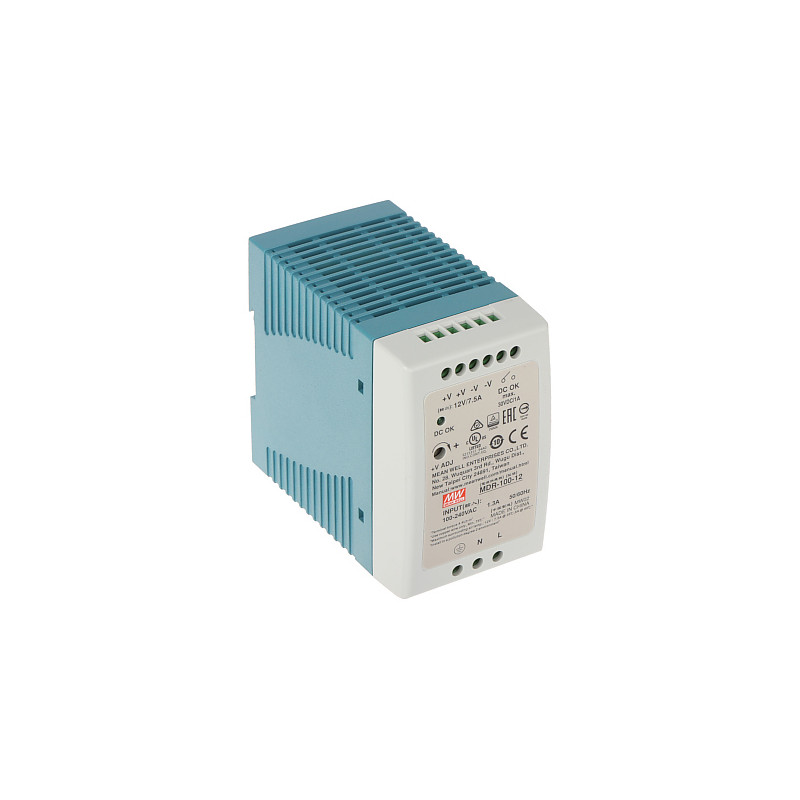

12V 7.5A 90W DIN导轨开关电源 稳压安装式 适用于自动化和CCTV

型号: Mean Well MDR-100-12

EAN: 6931240028322 SKU: 931028328

• 安装于DIN导轨 TS35/7.5 或 15
• 宽输入电压范围 100-240V AC
• 稳压输出 12V DC
• 输出电压可调 (12-15V)
• 高能效 85%
• 全套保护功能：短路、过压、过载保护
• 极高可靠性 (MTBF 346,000小时)
• 符合 IEC60068-2-6 标准的抗振动性能
• 宽工作温度范围，最高可达 60°C
• 长达3年的制造商保修

描述

MDR-100-12开关电源是一款专业电源设备，专为安装在标准DIN导轨（TS35/7.5或15）上而设计。它是工业自动化系统、CCTV监控系统和对讲机安装的理想选择，这些应用场景对高可靠性和工作参数的稳定性有严格要求。该设备结构紧凑，可显著节省控制柜和配电箱内的空间。

该电源的主要优点是其高达85%的能效，这意味着更少的能量损耗（以热量形式）以及更长的设备使用寿命。得益于宽输入电压范围（100-240V AC），该电源无需额外变压器即可在全球各种电网中工作。该型号提供12V DC稳压输出，并可在12V至15V范围内进行精确调节，从而补偿长距离供电线路上的电压降。

先进的保护电路确保了使用的安全性：短路保护、过压保护和过载保护，有效保护电源本身及所连接的负载。该电源能够适应恶劣的环境条件，在-10°C至+60°C的温度范围内无故障运行。高达346,000小时的MTBF指标证明了组件的卓越耐用性。坚固的DIN外壳和高抗振性（符合IEC60068-2-6标准）使其成为最苛刻工业应用的理想产品。选择此型号，您将获得电子系统连续运行的保障以及3年的制造商保修。

规格

基本参数

电源类型：开关电源（利用带开关晶体管的高频快速切换电路的转换器）。

输入特性

输入电压：100 ... 240 V AC（以特定频率表现出瞬时值变化的交流电）。

输出特性

额定输出电压：12 V DC（电流方向恒定的直流电）。

调节与稳压

输出电压调节范围：12 ... 15 V DC；电压容差：± 1 %。

性能与功率

电源电流容量：7.5 A（在保持参数的情况下提供的最大电流）；电源功率：90 W。

能效

效率：85 %（直流输出功率与从电网获取的输入功率之比）。

安全与防护

保护功能：短路保护（保护电源和负载）、过压保护、过载保护。

可靠性

MTBF（平均故障间隔时间）：346,000 小时（定义设备高可靠性的参数）。

机械结构

外壳类型：DIN（用于配电柜安装的标准工业外壳）。

安装

适用于安装在 TS35/7.5 或 TS35/15 DIN 导轨上。

环境条件

工作温度：-10 °C ... 60 °C；相对湿度：< 95 %（无冷凝）。

机械强度

抗振性：符合 IEC60068-2-6 标准，范围 10 ... 500 Hz，最大 2 G，持续 90 分钟。

接口

输出数量：1个；连接器：防触电螺丝端子。

保修

保修期：3年（36个月）。

软件

该设备没有专用的控制软件，如移动应用程序或Web界面。电源的工作由内部模拟-数字开关控制电路管理，该电路持续监控输出参数、稳定电压并管理过载和短路保护系统，确保连接的电子设备在无需用户干预的情况下安全运行。

内容

1x MDR-100-12 开关电源

尺寸与重量

产品尺寸: 90 x 55 x 100 毫米 (深 x 宽 x 高)

包装尺寸: 60 x 115 x 105 毫米 (深 x 宽 x 高)

产品重量: 420 克

包装重量: 442 克
