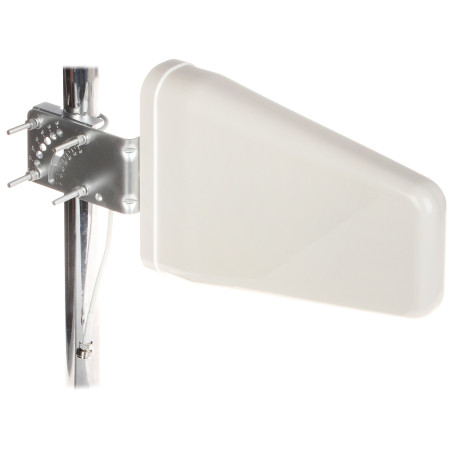

เสาอากาศแบบพาเนลทิศทางเดียว GSM UMTS LTE เพิ่มสัญญาณ N-Connector ภายนอก 9.5dBi อัตราขยายสูง

รุ่น: Trans-Data ATK-K1

EAN: 6931240094716 SKU: 931094718

• ช่วงการทำงานกว้าง: 806-960 MHz และ 1710-2500 MHz
• อัตราขยายพลังงานสูงถึง 9.5 dBi สำหรับย่านความถี่ UMTS
• ค่า VSWR ต่ำกว่า 1.5
• โพลาไรเซชันแนวตั้ง เหมาะสำหรับระบบ GSM
• ตัวเครื่องแข็งแรงทนทานต่อสภาพอากาศและรังสี UV
• ติดตั้งบนเสาได้ง่ายและรวดเร็ว
• ขนาดกะทัดรัดและดีไซน์สวยงาม
• ขั้วต่อแบบ N-Connector เพื่อการเชื่อมต่อระดับมืออาชีพ

คำอธิบาย

เสาอากาศแบบพาเนล ATK-K1 เป็นอุปกรณ์รับ-ส่งสัญญาณทิศทางเดียวคุณภาพสูง ออกแบบมาเพื่อเพิ่มประสิทธิภาพระบบขยายสัญญาณมือถือ เช่น รีพีทเตอร์ GSM และ UMTS ด้วยช่วงความถี่ที่รองรับกว้างขวางครอบคลุม 806-960 MHz และ 1710-2500 MHz ทำให้ผลิตภัณฑ์นี้มีความอเนกประสงค์สูง ช่วยปรับปรุงสัญญาณในพื้นที่ที่สัญญาณของผู้ให้บริการอ่อน ไม่เสถียร หรือขาดหายไปอย่างสิ้นเชิง

ข้อได้เปรียบที่สำคัญของเสาอากาศคืออัตราขยายพลังงานสูงถึง 8.2 dBi สำหรับย่าน GSM และ 9.5 dBi สำหรับย่าน UMTS ซึ่งช่วยให้สามารถเล็งเสาอากาศไปยังสถานีฐาน (BTS) ได้อย่างแม่นยำ ส่งผลให้คุณภาพการโทรด้วยเสียงมีความชัดเจน รวมถึงความเสถียรและความเร็วในการรับส่งข้อมูล LTE/3G ดีขึ้น โครงสร้างแบบพาเนลไม่เพียงแต่ให้พารามิเตอร์ทางเทคนิคที่ยอดเยี่ยม แต่ยังมีความสวยงามและติดตั้งได้แนบเนียน ซึ่งสำคัญมากสำหรับการติดตั้งบนอาคารที่พักอาศัย สำนักงาน หรืออาคารอุตสาหกรรม

อุปกรณ์มีโพลาไรเซชันแนวตั้งและค่า VSWR ที่ต่ำมาก (< 1.5) ซึ่งรับประกันการสูญเสียสัญญาณน้อยที่สุดและประสิทธิภาพการทำงานสูงสุดตลอดช่วงความถี่ ตัวเครื่องที่ปิดสนิททำจากวัสดุทนทานต่อรังสี UV ช่วยปกป้องส่วนประกอบภายในจากสภาพอากาศที่ไม่เอื้ออำนวย เช่น ฝน หิมะ หรือแสงแดดจัด ทำให้มั่นใจได้ถึงความน่าเชื่อถือในระยะยาว การติดตั้งทำได้ง่ายและรวดเร็วด้วยอุปกรณ์ยึดที่ให้มา ซึ่งช่วยให้ติดตั้งเสาอากาศบนเสาได้อย่างมั่นคง ขนาดที่กะทัดรัดทำให้เสาอากาศไม่รบกวนทัศนียภาพโดยรอบ โดยยังคงรักษาประสิทธิภาพการสื่อสารทางวิทยุระดับมืออาชีพไว้ได้

ข้อมูลจำเพาะ

ช่วงความถี่

อุปกรณ์ทำงานในช่วงความถี่กว้างสองช่วง: 806 - 960 MHz (ย่านความถี่ต่ำ) และ 1710 - 2500 MHz (ย่านความถี่สูง) ซึ่งครอบคลุมมาตรฐาน GSM, UMTS และ LTE

ขั้วต่อเสาอากาศ

ใช้ขั้วต่อระดับมืออาชีพแบบ 'N' (N-Connector) ซึ่งมีค่าการสูญเสียต่ำและความทนทานทางกลสูง

อัตราขยายพลังงาน GSM

อัตราขยายสัญญาณสูงสุดในย่าน GSM (806-960 MHz) อยู่ที่ 8.2 dBi ช่วยปรับปรุงสัญญาณในสภาพแวดล้อมที่ยากลำบากได้อย่างมาก

อัตราขยายพลังงาน UMTS

อัตราขยายสัญญาณสูงสุดในย่าน UMTS/LTE (1710-2500 MHz) อยู่ที่ 9.5 dBi ช่วยให้การรับส่งข้อมูลรวดเร็วและเสถียร

อิมพีแดนซ์

อิมพีแดนซ์มาตรฐานอยู่ที่ 50 โอห์ม เพื่อให้มั่นใจว่าสามารถใช้งานร่วมกับโมเด็ม เราเตอร์ และรีพีทเตอร์ส่วนใหญ่ในตลาดได้อย่างสมบูรณ์

โพลาไรเซชัน

แนวตั้ง (Vertical) - ปรับให้เหมาะสมสำหรับสถานีฐานโทรศัพท์เคลื่อนที่ภาคพื้นดิน

ค่า VSWR

ค่าที่ต่ำกว่า 1.5 รับประกันการจับคู่เสาอากาศกับสายส่งสัญญาณได้อย่างดีเยี่ยมและลดการสูญเสียพลังงานสัญญาณ

ประเภทเสาอากาศ

เสาอากาศแบบพาเนล ทิศทางเดียว - รวมพลังงานวิทยุไปในทิศทางเดียว ช่วยลดสัญญาณรบกวนจากทิศทางอื่น

การใช้งาน

ออกแบบมาสำหรับระบบขยายสัญญาณมือถือ ใช้งานร่วมกับรีพีทเตอร์ GSM/UMTS และโมเด็มภายนอก

การติดตั้ง

เหมาะสำหรับการติดตั้งภายนอกอาคารบนเสาแนวตั้งโดยใช้ตัวยึดแบบรัดท่อที่ให้มา

โครงสร้างตัวเครื่อง

ผลิตจากพลาสติกคุณภาพสูงที่ทนทานต่อรังสี UV และอุณหภูมิภายนอกที่รุนแรง

มุมการแพร่กระจายคลื่น

ลักษณะการแพร่กระจายคลื่นแบบทิศทางที่ปรับให้เหมาะสม เพื่อให้ได้ระยะสัญญาณไกลในขณะที่ยังคงความกว้างของลำคลื่นหลักที่เหมาะสม

น้ำหนักและความคล่องตัว

น้ำหนักเบา (610 กรัม) ช่วยให้ติดตั้งบนโครงสร้างรองรับที่มีน้ำหนักเบาและเสาที่มีเส้นผ่านศูนย์กลางขนาดเล็กได้ง่าย

การรับประกัน

ผลิตภัณฑ์มีการรับประกันจากผู้ผลิต 2 ปี (24 เดือน) ซึ่งยืนยันถึงคุณภาพการผลิตที่ยอดเยี่ยม

อุปกรณ์ภายในกล่อง

1x เสาอากาศแบบพาเนล

1x ชุดติดตั้งบนเสาครบชุด (ตัวยึด, สกรู)

ขนาดและน้ำหนัก

ขนาดผลิตภัณฑ์: 65 x 210 x 293 มม. (ลึก x กว้าง x สูง)

ขนาดบรรจุภัณฑ์: 80 x 220 x 340 มม. (ลึก x กว้าง x สูง)

น้ำหนักผลิตภัณฑ์: 610 กรัม

น้ำหนักรวมบรรจุภัณฑ์: 888 กรัม
