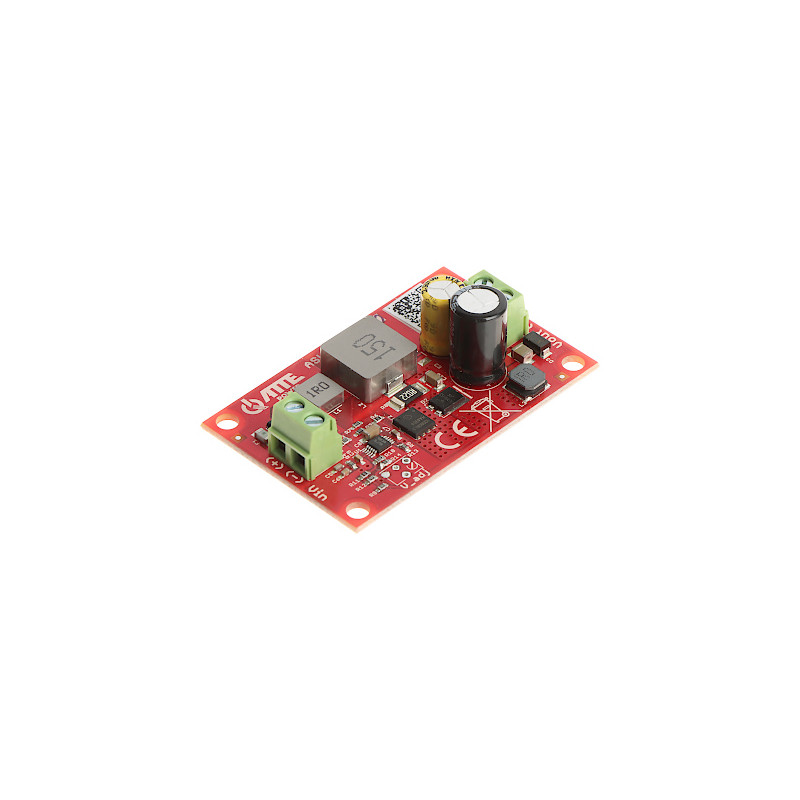

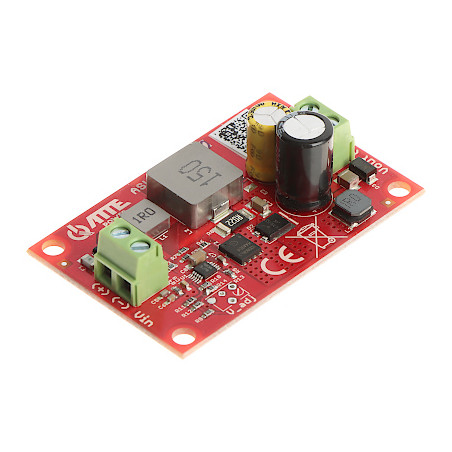

ตัวแปลงแรงดัน DC/DC Step-up 48V 50W สำหรับสวิตช์ PoE โมดูลจ่ายไฟสำหรับระบบกล้องวงจรปิด CCTV ประสิทธิภาพสูง

รุ่น: ATTE ASUC-50-480-OF

EAN: 6931240021613 SKU: 931021610

• เพิ่มแรงดันไฟฟ้าจากช่วง 12V/24V เป็น 48V DC ที่เสถียร
• ประสิทธิภาพพลังงานสูงมากถึง 93%
• กำลังขับสูงสุดถึง 50W เมื่อใช้แหล่งจ่ายไฟ 12V
• ระบบป้องกันการสลับขั้วอินพุตในตัว
• ไฟ LED แสดงสถานะแรงดันไฟฟ้าขาออก
• ติดตั้งง่ายด้วยหมุดรองรับแบบกดล็อคที่ให้มา
• การออกแบบกะทัดรัดแบบ Open Frame เหมาะสำหรับการติดตั้งภายใน
• ออกแบบมาเพื่อจ่ายไฟให้กับสวิตช์ PoE ในระบบกล้องวงจรปิด IP

คำอธิบาย

โมดูลตัวแปลง ASUC-50-480-OF เป็นอุปกรณ์ DC/DC step-up ระดับมืออาชีพที่ออกแบบมาสำหรับระบบจ่ายไฟขั้นสูงในอุตสาหกรรมความปลอดภัย หน้าที่หลักของโมดูลนี้คือการเพิ่มแรงดันไฟฟ้าขาเข้าจากช่วง 10-30V DC ให้เป็นระดับ 48V DC ที่เสถียรอย่างแม่นยำ นี่คือโซลูชันที่ปรับแต่งมาเพื่อความต้องการของระบบกล้องวงจรปิด IP ซึ่งจำเป็นต้องจ่ายไฟให้กับสวิตช์ PoE โดยตรงจากแหล่งจ่ายไฟสำรองทั่วไปที่มีแรงดันไฟฟ้า 12V หรือ 24V ด้วยเหตุนี้ ผู้ใช้จึงสามารถรวมอุปกรณ์ที่ต้องการแรงดันไฟฟ้าสูงเข้ากับโครงสร้างพื้นฐานแรงดันต่ำที่มีอยู่ได้อย่างง่ายดายโดยไม่จำเป็นต้องเปลี่ยนระบบจ่ายไฟทั้งหมด

ข้อดีของอุปกรณ์คือประสิทธิภาพพลังงานที่สูงมากถึง 93% ที่โหลดเต็ม 50W ซึ่งหมายถึงการสูญเสียพลังงานในรูปของความร้อนที่น้อยที่สุด ส่งผลให้อายุการใช้งานของส่วนประกอบยาวนานขึ้นและการทำงานของระบบทั้งหมดมีความเสถียรแม้ในตู้ปิด โมดูลนี้มาพร้อมกับระบบป้องกันหลายประการ รวมถึงระบบป้องกันการสลับขั้วแรงดันไฟฟ้าขาเข้าที่สำคัญ ซึ่งช่วยปกป้องอุปกรณ์อิเล็กทรอนิกส์จากความเสียหายที่เกิดจากข้อผิดพลาดในการติดตั้ง ขนาดที่กะทัดรัดและระบบการติดตั้งที่ใช้หมุดรองรับแบบกดล็อคทำให้การติดตั้งโมดูลภายในตู้จ่ายไฟหรือตู้ควบคุมทำได้อย่างรวดเร็วและไร้ปัญหา ไฟ LED แสดงสถานะแรงดันไฟฟ้าขาออกช่วยให้ตรวจสอบสถานะการทำงานของอุปกรณ์ได้ทันทีโดยไม่ต้องใช้เครื่องมือวัดเฉพาะทาง นี่เป็นเครื่องมือที่เชื่อถือได้สำหรับช่างติดตั้งที่มองหาวิธีการแปลงแรงดันไฟฟ้าที่มีประสิทธิภาพและปลอดภัยในระบบ CCTV ระบบอัตโนมัติ และเครือข่ายไร้สาย

ข้อมูลจำเพาะ

ประเภทอุปกรณ์

ตัวแปลงแรงดันไฟฟ้าเพิ่มระดับ (Step-up) DC/DC

การใช้งาน

การจ่ายไฟให้กับสวิตช์ PoE, ระบบกล้องวงจรปิด IP, ระบบอัตโนมัติทางอุตสาหกรรม

แรงดันไฟฟ้าขาเข้า

10 V ... 30 V DC

แรงดันไฟฟ้าขาออก

48 V DC (เสถียร)

กำลังขับสูงสุด

50 W (สูงสุด) @ 12 V DC

ประสิทธิภาพพลังงาน

93 % @ 12 V / 50 W

จำนวนอินพุตจ่ายไฟ

1

จำนวนเอาต์พุตจ่ายไฟ

1

ระบบป้องกันทางไฟฟ้า

ระบบป้องกันการสลับขั้วแรงดันไฟฟ้าขาเข้า

การแสดงสถานะด้วยแสง

ไฟ LED แสดงสถานะแรงดันไฟฟ้าขาออก

วิธีการติดตั้ง

หมุดรองรับแบบกดล็อค (รวมอยู่ในชุด)

โครงสร้าง

โมดูลแบบ Open Frame (ไม่มีเคส)

การเชื่อมต่อ

ขั้วต่อแบบสกรูสำหรับสายไฟ

การรับประกันจากผู้ผลิต

3 ปี (36 เดือน)

ซอฟต์แวร์และอินเทอร์เฟซ

อุปกรณ์ ASUC-50-480-OF เป็นโมดูลฮาร์ดแวร์ขั้นสูงที่ไม่ต้องการซอฟต์แวร์ควบคุมภายนอกหรือการกำหนดค่าซอฟต์แวร์ที่ซับซ้อน อินเทอร์เฟซผู้ใช้จำกัดอยู่เพียงขั้วต่อสกรูทางกายภาพและไฟ LED แสดงสถานะ ตรรกะการควบคุมถูกฝังอยู่ในวงจรรวมเฉพาะของตัวแปลงแบบสวิตชิ่ง ซึ่งจะตรวจสอบพารามิเตอร์กระแสและแรงดันไฟฟ้าอย่างต่อเนื่อง เพื่อให้มั่นใจว่าเอาต์พุตจะเสถียรที่ระดับ 48V DC โดยไม่คำนึงถึงความผันผวนของแรงดันไฟฟ้าขาเข้าในช่วง 10-30V การไม่มีอินเทอร์เฟซดิจิทัล (เช่น Ethernet หรือ USB) ช่วยขจัดความเสี่ยงที่ระบบปฏิบัติการจะค้าง ซึ่งเป็นสิ่งสำคัญในระบบความปลอดภัย CCTV โมดูลทำงานในโหมดอัตโนมัติ โดยตอบสนองต่อการจ่ายไฟทันที ซึ่งรับประกันความต่อเนื่องในการทำงานของสวิตช์ PoE ที่เชื่อมต่ออยู่โดยไม่จำเป็นต้องมีการแทรกแซงจากบริการหรือการอัปเดตเฟิร์มแวร์

เนื้อหาในชุด

1x โมดูลตัวแปลง ASUC-50-480-OF

4x หมุดรองรับแบบกดล็อค

ขนาดและน้ำหนัก

ขนาดผลิตภัณฑ์: 20 x 61 x 39 มม. (ลึก x กว้าง x สูง)

ขนาดบรรจุภัณฑ์: 53 x 117 x 85 มม. (ลึก x กว้าง x สูง)

น้ำหนักผลิตภัณฑ์: 20 กรัม

น้ำหนักรวมบรรจุภัณฑ์: 32 กรัม

ดาวน์โหลด

• ประกาศ CE
• การปฏิบัติตามกฎระเบียบด้านความปลอดภัย
