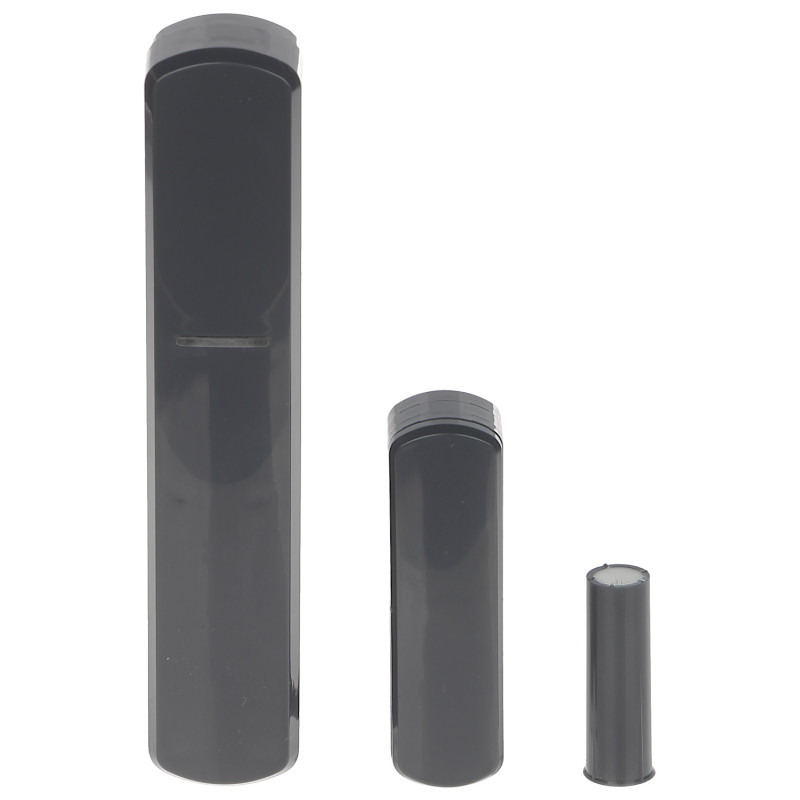

เครื่องตรวจจับอเนกประสงค์แบบมีสาย แม่เหล็ก แรงสั่นสะเทือน น้ำท่วม เกรด 2 สีแกรไฟต์

รุ่น: SATEL XD-2-DG

EAN: 6931240025734 SKU: 931025736

• โหมดการทำงาน 4 รูปแบบ: แม่เหล็ก, แรงสั่นสะเทือน, แม่เหล็กและแรงสั่นสะเทือน, น้ำท่วม
• สอดคล้องตามมาตรฐาน EN 50131 Grade 2
• ใช้งานร่วมกับแผงควบคุมสัญญาณเตือนภัยได้ทุกรุ่น
• ไฟ LED ในตัวสำหรับแสดงสถานะการเตือน
• ระบบป้องกันการงัดแงะขั้นสูง (การเปิดฝาและการดึงออกจากผนัง)
• ใช้พลังงานต่ำ - สูงสุด 14 mA
• มาพร้อมแม่เหล็กสองแบบ: แบบติดพื้นผิวและแบบฝัง
• ช่วงอุณหภูมิการทำงานกว้างตั้งแต่ -10°C ถึง +55°C
• สามารถเชื่อมต่อหัววัดน้ำท่วมภายนอกรุ่น FPX-1 ได้
• ตัวเครื่องดีไซน์สวยงามสีแกรไฟต์เข้ม

คำอธิบาย

เครื่องตรวจจับอเนกประสงค์แบบมีสาย XD-2-DG จาก SATEL เป็นอุปกรณ์ขั้นสูงที่ออกแบบมาเพื่อความยืดหยุ่นสูงสุดในระบบรักษาความปลอดภัย โครงสร้างที่เป็นเอกลักษณ์ช่วยให้สามารถทำงานได้ในหนึ่งในสี่โหมด ทำให้เป็นโซลูชันที่สมบูรณ์แบบสำหรับผู้ติดตั้งที่มองหาส่วนประกอบที่หลากหลาย อุปกรณ์สามารถทำหน้าที่เป็นเครื่องตรวจจับแม่เหล็ก, เครื่องตรวจจับแรงสั่นสะเทือน, เครื่องตรวจจับแรงสั่นสะเทือนร่วมกับหน้าสัมผัสแม่เหล็ก หรือเครื่องตรวจจับน้ำท่วม (เมื่อเชื่อมต่อกับหัววัด FPX-1 ที่เป็นอุปกรณ์เสริม)

ข้อดีของผลิตภัณฑ์มีมากมาย ประการแรก การปฏิบัติตามมาตรฐาน EN 50131 Grade 2 รับประกันระดับความปลอดภัยที่สูง เหมาะสำหรับบ้าน สำนักงาน และอาคารพาณิชย์ ตัวเครื่องขนาดกะทัดรัดในสีแกรไฟต์เข้มที่หรูหรากลมกลืนไปกับการตกแต่งภายในที่ทันสมัยได้อย่างแนบเนียน อุปกรณ์มีลักษณะการใช้พลังงานต่ำ (สูงสุด 14 mA) และช่วงอุณหภูมิการทำงานที่กว้างตั้งแต่ -10°C ถึง +55°C ข้อดีเพิ่มเติมคือไฟ LED ในตัวสำหรับแสดงสถานะการเตือนและระบบป้องกันการงัดแงะขั้นสูง ซึ่งตอบสนองต่อการเปิดฝาครอบหรือการดึงอุปกรณ์ออกจากพื้นผิวติดตั้ง

XD-2-DG ทำงานร่วมกับแผงควบคุมสัญญาณเตือนภัยทุกรุ่น ทำให้เป็นส่วนประกอบอเนกประสงค์สำหรับการติดตั้งเพิ่มเติมในระบบที่มีอยู่ ในชุดประกอบด้วยแม่เหล็กสองตัว สำหรับการติดตั้งบนพื้นผิวและแบบฝัง ซึ่งช่วยให้ปรับให้เข้ากับลักษณะของกรอบประตูและหน้าต่างได้ง่าย การเลือกผลิตภัณฑ์ของ SATEL คือการรับประกันความน่าเชื่อถือและวิศวกรรมระดับมืออาชีพในด้านระบบสัญญาณเตือนภัย อุปกรณ์ 4-in-1 นี้ช่วยลดต้นทุนการจัดเก็บและทำให้การวางแผนการติดตั้งง่ายขึ้น พร้อมทั้งให้การป้องกันรอบด้านและทางเทคนิคที่ครอบคลุม

ข้อมูลจำเพาะ

ประเภทอุปกรณ์

เครื่องตรวจจับอเนกประสงค์แบบมีสาย

โหมด 1 - แม่เหล็ก

ตรวจจับการเปิดประตูหรือหน้าต่าง, อินพุต NC สำหรับเครื่องตรวจจับแบบมีสายเพิ่มเติม, เอาต์พุตแจ้งเตือน 1 ช่อง

โหมด 2 - แรงสั่นสะเทือน

ตรวจจับแรงสั่นสะเทือนที่มาพร้อมกับความพยายามในการบุกรุก, ระยะตรวจจับสูงสุด 3 เมตร, อินพุต NC, เอาต์พุตแจ้งเตือน 1 ช่อง

โหมด 3 - แม่เหล็กและแรงสั่นสะเทือน

ตรวจจับแรงสั่นสะเทือนและการเปิดพร้อมกัน, อินพุต NC, เอาต์พุตแจ้งเตือนอิสระ 2 ช่อง

โหมด 4 - น้ำท่วม

ต้องใช้หัววัดภายนอก FPX-1 (จำหน่ายแยกต่างหาก), ตรวจจับการมีอยู่ของน้ำ, เอาต์พุตแจ้งเตือน 1 ช่อง

ระดับความปลอดภัย

Grade 2 (ตามมาตรฐาน EN 50131-2-6)

ระดับสิ่งแวดล้อม

II (ตามมาตรฐาน EN 50130-5)

แหล่งจ่ายไฟ

12 V DC (±15%)

การใช้พลังงาน

ทั่วไป: 12 mA, สูงสุด: 14 mA

เอาต์พุตแจ้งเตือน

รีเลย์ NC, ความสามารถในการรับโหลด 40 mA / 24 V DC

ระบบป้องกันการงัดแงะ

หน้าสัมผัสป้องกันการงัดแงะตอบสนองต่อการเปิดฝาครอบและการดึงออกจากพื้นผิว

การแสดงสถานะด้วยภาพ

ไฟ LED สีแดง

สภาพการทำงาน

อุณหภูมิ: -10 °C ... 55 °C, ความชื้น: สูงสุด 93 ±3%

โครงสร้างและการติดตั้ง

สีแกรไฟต์เข้ม, ขนาดเครื่องตรวจจับ 20 x 102 x 23 มม., แม่เหล็กแบบฝัง Ø 10 x 28 มม.

ซอฟต์แวร์และตรรกะ

อุปกรณ์ใช้อัลกอริทึมขั้นสูงสำหรับการประมวลผลสัญญาณดิจิทัลสำหรับเซ็นเซอร์เพียโซอิเล็กทริก ซึ่งช่วยให้สามารถกรองแรงสั่นสะเทือนที่เกิดขึ้นโดยบังเอิญออกจากการพยายามบุกรุกจริงได้อย่างมีประสิทธิภาพ การกำหนดค่าโหมดการทำงานทำผ่านฮาร์ดแวร์โดยใช้จัมเปอร์บนแผงวงจร ซึ่งรับประกันความเสถียรของการตั้งค่าโดยไม่มีความเสี่ยงจากข้อผิดพลาดของซอฟต์แวร์ กลไกการตรวจสอบแรงดันไฟฟ้าในตัวจะตรวจสอบพารามิเตอร์อินพุตอย่างต่อเนื่อง เพื่อให้มั่นใจว่าเครื่องตรวจจับทำงานได้อย่างเสถียรภายในระบบสัญญาณเตือนภัยทั้งหมด ไม่จำเป็นต้องใช้ซอฟต์แวร์ภายนอกช่วยให้กระบวนการติดตั้งง่ายขึ้น

เนื้อหาในชุด

1x เครื่องตรวจจับ XD-2-DG

1x แม่เหล็กสำหรับติดตั้งบนพื้นผิว

1x แม่เหล็กสำหรับติดตั้งแบบฝัง

1x คู่มือการใช้งาน

ขนาดและน้ำหนัก

ขนาดผลิตภัณฑ์: 23 x 20 x 102 มม. (ลึก x กว้าง x สูง)

ขนาดบรรจุภัณฑ์: 118 x 50 x 40 มม. (ลึก x กว้าง x สูง)

น้ำหนักผลิตภัณฑ์: 23 กรัม

น้ำหนักรวมบรรจุภัณฑ์: 62 กรัม

ดาวน์โหลด

• ประกาศ CE
• การปฏิบัติตามกฎระเบียบด้านความปลอดภัย
