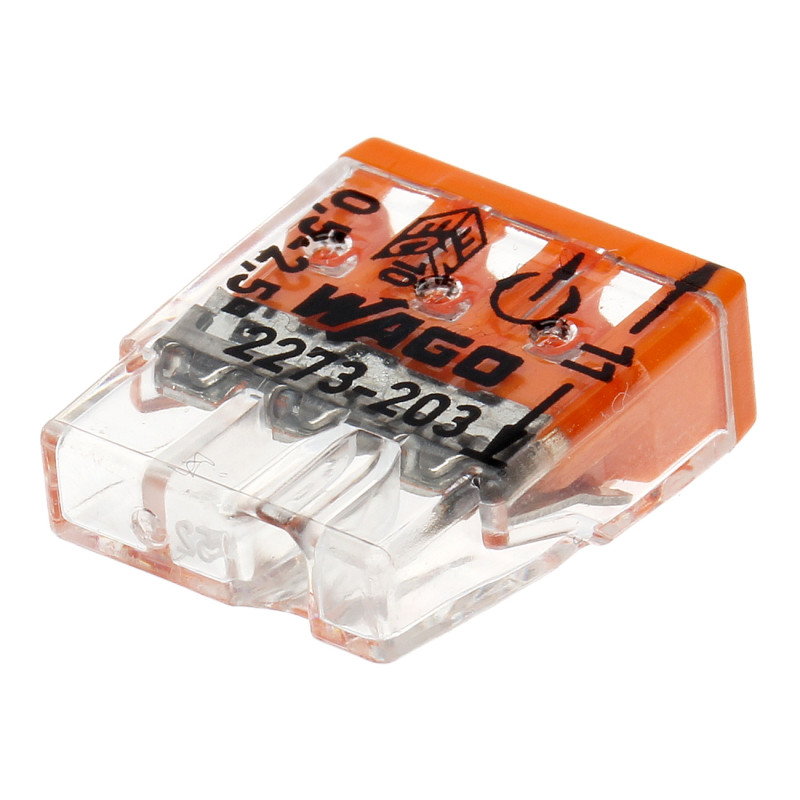

ขั้วต่อสายไฟแบบกด 3 ช่อง สำหรับสายแข็ง 0.5-2.5 มม.2 สีส้ม ชุด 100 ชิ้น

รุ่น: Wago WAGO-2273-203*P100

EAN: 6931240032435 SKU: 931032433

• รองรับสายไฟแบบแข็งได้สูงสุด 3 เส้น
• รองรับขนาดหน้าตัดสายไฟกว้างตั้งแต่ 0.5 มม.² ถึง 2.5 มม.²
• ตัวเรือนโปร่งใสช่วยให้ตรวจสอบการเชื่อมต่อด้วยสายตาได้
• มีช่องวัดแรงดันไฟฟ้าในตัวเพื่อการทดสอบที่ปลอดภัย
• เทคโนโลยี PUSH WIRE ช่วยให้ติดตั้งได้โดยไม่ต้องใช้เครื่องมือ
• ประสิทธิภาพสูง: แรงดันไฟฟ้า 450V และกระแสไฟฟ้า 24A
• ดีไซน์กะทัดรัด ประหยัดพื้นที่ในกล่องพักสายได้สูงสุด 50%
• ชุดมืออาชีพประกอบด้วยขั้วต่อ 100 ชิ้น

คำอธิบาย

ขั้วต่อสายไฟแบบกดเป็นนวัตกรรมที่เปลี่ยนวิธีการเชื่อมต่อสายไฟฟ้า ซึ่งได้ปฏิวัติการทำงานของช่างไฟฟ้าทั่วโลก ผลิตภัณฑ์นี้ได้รับการออกแบบมาเพื่อประสิทธิภาพสูงสุด ความปลอดภัย และการประหยัดพื้นที่ในกล่องพักสาย ด้วยการใช้เทคโนโลยีแคลมป์สปริง PUSH WIRE ที่เป็นนวัตกรรมใหม่ การติดตั้งสายไฟแบบแข็งจึงทำได้โดยไม่ต้องใช้เครื่องมือใดๆ เพียงแค่เสียบปลายสายที่ปอกฉนวนแล้วเข้าไปจนสุด

ข้อดีที่สำคัญประการหนึ่งของรุ่นนี้คือขนาดที่เล็กมาก ขั้วต่อในซีรีส์นี้มีขนาดเล็กกว่าโซลูชันรุ่นเก่าทั่วไปกว่า 50% ทำให้สามารถจัดเก็บการเชื่อมต่อจำนวนมากไว้ในกล่องพักสายที่ตื้นหรือมีพื้นที่จำกัดได้อย่างง่ายดาย ตัวเรือนโปร่งใสที่ทำจากโพลีคาร์บอเนตคุณภาพสูงไม่เพียงแต่ทำหน้าที่เป็นฉนวนเท่านั้น แต่ยังช่วยในการตรวจสอบด้วย โดยช่างติดตั้งสามารถตรวจสอบได้ตลอดเวลาว่าสายไฟถูกเสียบเข้าไปในความลึกที่เหมาะสมและฉนวนไม่ได้ถูกสอดเข้าไปลึกเกินไป

ความปลอดภัยในการใช้งานเพิ่มขึ้นด้วยการระบุสีที่ชัดเจน (สีส้มสำหรับรุ่น 3 ช่อง) ซึ่งช่วยให้ระบุประเภทของขั้วต่อได้อย่างรวดเร็วระหว่างการซ่อมบำรุง นอกจากนี้ ขั้วต่อแต่ละตัวยังมีช่องวัดแรงดันไฟฟ้าเฉพาะที่ด้านหลังของตัวเรือน ซึ่งช่วยให้สามารถวัดแรงดันไฟฟ้าโดยใช้หัววัดมาตรฐานได้โดยไม่ต้องถอดวงจรหรือรบกวนโครงสร้างการเชื่อมต่อ

ชุดนี้ประกอบด้วยผลิตภัณฑ์ 100 ชิ้น ซึ่งเป็นโซลูชันที่คุ้มค่าสำหรับบริษัทติดตั้งไฟฟ้าและผู้ที่วางแผนปรับปรุงระบบไฟฟ้าในบ้านหรือสำนักงาน ขั้วต่อมีความทนทานต่อแรงสั่นสะเทือน ซึ่งรับประกันความทนทานของการสัมผัสได้นานหลายทศวรรษ ช่วยลดความเสี่ยงของการเกิดประกายไฟหรือความร้อนสูงเกินไปที่จุดสัมผัส ผลิตภัณฑ์นี้สามารถนำกลับมาใช้ใหม่ได้ในบริบทของการปรับปรุงระบบ โดยสามารถดึงสายไฟออกได้ด้วยการหมุนและดึงพร้อมกัน ซึ่งช่วยให้สามารถนำขั้วต่อกลับมาใช้ใหม่ในการกำหนดค่าใหม่ได้ การเลือกผลิตภัณฑ์ของแท้ทำให้คุณมั่นใจได้ถึงการปฏิบัติตามมาตรฐานความปลอดภัยระดับสากลและคุณภาพงานฝีมือระดับสูงสุด

ข้อมูลจำเพาะ

ผู้ผลิต

ผู้นำระดับโลกด้านเทคโนโลยีการเชื่อมต่อแบบสปริง รับประกันคุณภาพและความน่าเชื่อถือสูงสุดของส่วนประกอบ

ซีรีส์ผลิตภัณฑ์

COMPACT 2273 - กลุ่มผลิตภัณฑ์ขั้วต่อสายไฟที่ทันสมัย โดดเด่นด้วยขนาดที่ลดลงในขณะที่ยังคงรักษาพารามิเตอร์ทางไฟฟ้าไว้อย่างครบถ้วน

จำนวนช่องเสียบ

3 ช่อง - ช่วยให้สามารถเชื่อมต่อสายไฟอิสระได้สูงสุดสามเส้นในจุดไฟฟ้าเดียว

ประเภทของแคลมป์

PUSH WIRE - เทคโนโลยีแคลมป์สปริงอัตโนมัติที่ปรับแรงกดให้เหมาะสมกับขนาดหน้าตัดของสายไฟ เพื่อให้มั่นใจว่าการเชื่อมต่อแน่นหนาและป้องกันก๊าซได้

ขนาดหน้าตัดสายไฟ (สายแข็ง)

0.5 มม.² ... 2.5 มม.² - ช่วงขนาดหน้าตัดที่รองรับได้กว้างช่วยให้ใช้งานได้หลากหลายในการติดตั้งอาคารทั่วไป

แรงดันไฟฟ้าที่กำหนด

450 V - พารามิเตอร์ที่ช่วยให้ทำงานได้อย่างปลอดภัยในเครือข่ายแรงดันต่ำมาตรฐานและในการติดตั้งทางอุตสาหกรรม

กระแสไฟฟ้าที่กำหนด

24 A - ความสามารถในการรับกระแสไฟฟ้าสูงช่วยให้สามารถใช้ขั้วต่อในวงจรที่มีการใช้พลังงานสูง เช่น เต้ารับไฟฟ้า

แรงดันไฟฟ้ากระชากที่กำหนด

4 kV - ความต้านทานสูงต่อแรงดันไฟฟ้าเกินในเครือข่าย ซึ่งช่วยเพิ่มความปลอดภัยให้กับอุปกรณ์ที่เชื่อมต่อและตัวระบบเอง

อุณหภูมิแวดล้อม

สูงสุด 60 °C (T60) - ขั้วต่อยังคงคุณสมบัติทางกลและฉนวนไว้ได้แม้ในอุณหภูมิการทำงานที่สูงขึ้น

สี

ตัวเรือนโปร่งใสพร้อมองค์ประกอบระบุสีส้ม ช่วยให้จัดระเบียบและตรวจสอบการเชื่อมต่อด้วยสายตาได้ง่าย

ความยาวการปอกฉนวนสายไฟ

11 มม. - ความยาวในการปอกฉนวนที่กำหนดไว้อย่างแม่นยำรับประกันการสัมผัสที่เหมาะสมและความปลอดภัยจากการสัมผัสโดยตรง

ช่องวัดแรงดันไฟฟ้า

จุดทดสอบในตัวที่ช่วยให้ตรวจสอบการมีอยู่ของแรงดันไฟฟ้าได้อย่างปลอดภัยด้วยไขควงวัดไฟโดยไม่ต้องถอดสายไฟ

การใช้งาน

เหมาะสำหรับกล่องพักสายแบบฝังผนัง แบบติดผนัง การเชื่อมต่อโคมไฟ และในตู้ควบคุม

การรับประกัน

2 ปี - การคุ้มครองเต็มรูปแบบจากผู้ผลิตเพื่อความอุ่นใจในการใช้งานในระยะยาว

ซอฟต์แวร์

ไม่มี - อุปกรณ์นี้เป็นส่วนประกอบแบบพาสซีฟเชิงกล ไม่มีวงจรไอซี โปรเซสเซอร์ หรือซอฟต์แวร์เฟิร์มแวร์ ทำให้ทนทานต่อสัญญาณรบกวนแม่เหล็กไฟฟ้า (EMC) และข้อผิดพลาดทางตรรกะอย่างสมบูรณ์ การไม่มีอินเทอร์เฟซดิจิทัลช่วยลดความจำเป็นในการอัปเดตและการกำหนดค่า ทำให้พร้อมใช้งานทันทีหลังจากเสียบสายไฟ ความเสถียรของการเชื่อมต่อเกิดจากสปริงกดที่ออกแบบมาอย่างแม่นยำเท่านั้น ซึ่งไม่จำเป็นต้องมีการตรวจสอบทางดิจิทัล

เนื้อหา

100x ขั้วต่อสายไฟแบบกด 3 ช่อง

ขนาดและน้ำหนัก

ขนาดผลิตภัณฑ์: 13 x 16 x 4 มม. (ลึก x กว้าง x สูง)

ขนาดบรรจุภัณฑ์: 85 x 110 x 40 มม. (ลึก x กว้าง x สูง)

น้ำหนักผลิตภัณฑ์: 1 กรัม

น้ำหนักรวมบรรจุภัณฑ์: 127 กรัม
