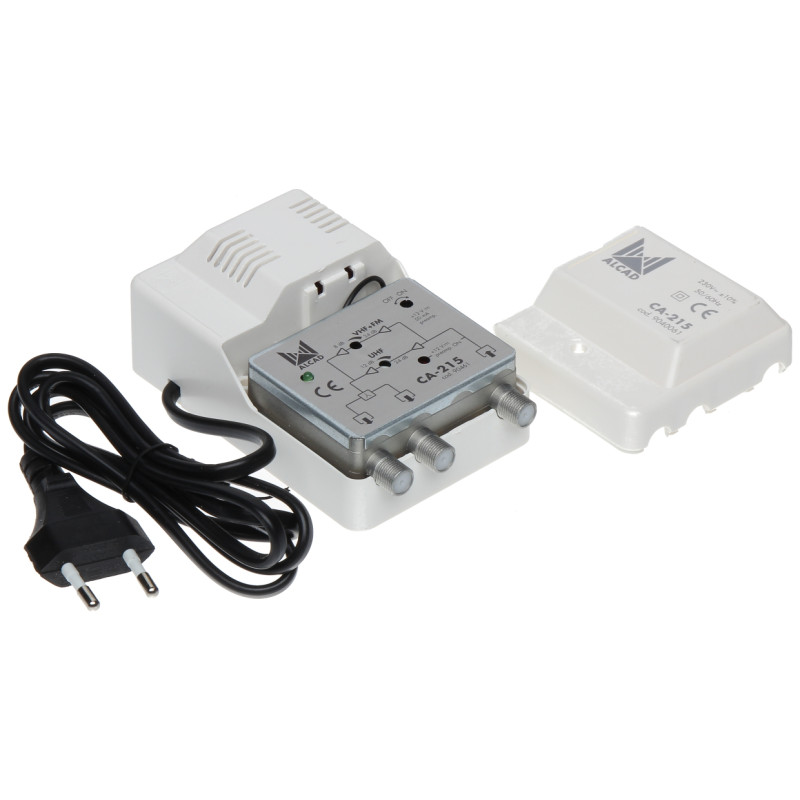

เครื่องขยายสัญญาณเสาอากาศสำหรับผู้ใช้ 2 ช่องสัญญาณ UHF VHF ปรับอัตราขยายได้ จ่ายไฟให้พรีแอมป์ F 25dB

รุ่น: ALCAD CA-215

EAN: 6931240030547 SKU: 931030548

• เครื่องขยายสัญญาณบรอดแบนด์สำหรับ 2 เอาต์พุต
• ปรับอัตราขยายแยกอิสระสำหรับย่านความถี่ VHF และ UHF
• สามารถจ่ายไฟเลี้ยงพรีแอมป์เสาอากาศ 12V ได้
• อัตราขยายสูงถึง 25 dB
• ค่าสัญญาณรบกวนต่ำเพียง 3 dB
• ตัวเครื่องแข็งแรงทนทานพร้อมตัวยึดผนัง
• ขั้วต่อแบบ F เพื่อการเชื่อมต่อที่มั่นคง
• แหล่งจ่ายไฟในตัว 220V

คำอธิบาย

เครื่องขยายสัญญาณ CA-215 เป็นอุปกรณ์บรอดแบนด์ระดับมืออาชีพที่ออกแบบมาเพื่อขยายสัญญาณโทรทัศน์ภาคพื้นดินในย่านความถี่ VHF และ UHF เป็นโซลูชันที่เหมาะสำหรับการติดตั้งเสาอากาศในบ้าน ซึ่งจำเป็นต้องแยกสัญญาณไปยังเครื่องรับโทรทัศน์สองเครื่องโดยไม่สูญเสียคุณภาพของภาพและเสียง อุปกรณ์นี้มีอัตราขยายสูงที่ระดับ 24-25 dB ซึ่งช่วยลดการสูญเสียสัญญาณที่เกิดขึ้นบนสายโคแอกเชียลระยะไกลหรือบนอุปกรณ์แยกสัญญาณแบบพาสซีฟได้อย่างมีประสิทธิภาพ

ข้อดีที่สำคัญประการหนึ่งของรุ่นนี้คือการปรับอัตราขยายแบบอิสระในตัวสำหรับย่านความถี่ VHF และ UHF ซึ่งช่วยให้สามารถปรับระดับสัญญาณให้เหมาะสมกับสภาพการรับสัญญาณเฉพาะจุดได้อย่างแม่นยำ ซึ่งมีความสำคัญอย่างยิ่งในพื้นที่ที่มีความแรงของสัญญาณมัลติเพล็กซ์แต่ละช่องแตกต่างกัน นอกจากนี้ เครื่องขยายสัญญาณยังมีสวิตช์ที่ช่วยให้สามารถส่งแรงดันไฟฟ้า 12V DC ไปยังพรีแอมป์ที่ติดตั้งโดยตรงในกล่องเสาอากาศ ซึ่งช่วยลดความจำเป็นในการใช้แหล่งจ่ายไฟภายนอกเพิ่มเติมที่เสาอากาศ

โครงสร้างของอุปกรณ์ใช้ส่วนประกอบที่ผ่านการพิสูจน์แล้วของแบรนด์ Alcad ซึ่งรับประกันอายุการใช้งานที่ยาวนานและการทำงานที่เสถียรเป็นเวลาหลายปี ตัวเครื่องได้รับการออกแบบมาเพื่อให้ติดตั้งบนผนังได้ง่าย และการใช้ขั้วต่อแบบ F ช่วยให้มั่นใจได้ถึงการเชื่อมต่อที่ปลอดภัยและทนทานกับระบบติดตั้ง ค่าสัญญาณรบกวนต่ำ (เพียง 3 dB) ทำให้เครื่องขยายสัญญาณไม่สร้างสัญญาณรบกวนให้กับสัญญาณที่ได้รับ ซึ่งส่งผลให้ได้ภาพ HD และ 4K ที่คมชัด ผลิตภัณฑ์นี้ขาดไม่ได้ในการติดตั้งระบบรวมขนาดเล็กและในบ้านเดี่ยวที่สัญญาณจากเสาอากาศเดียวต้องจ่ายให้กับเต้ารับหลายจุด ด้วยขนาดที่กะทัดรัด ทำให้อุปกรณ์สามารถซ่อนไว้ในตู้ RTV หรือกล่องโทรคมนาคมได้อย่างแนบเนียน เมื่อเลือกโซลูชันนี้ ผู้ใช้จะได้รับประกันการรับสัญญาณที่เสถียรของช่องโทรทัศน์ทั้งหมดที่มี รวมถึงมาตรฐานการออกอากาศ DVB-T2 ล่าสุด

ข้อมูลจำเพาะ

ช่วงความถี่ VHF

40 MHz ... 318 MHz

ช่วงความถี่ UHF

470 MHz ... 862 MHz

จำนวนอินพุต

1x ขั้วต่อแบบ F

จำนวนเอาต์พุต

2x ขั้วต่อแบบ F

อิมพีแดนซ์อินพุต / เอาต์พุต

75 Ω

อัตราขยายสัญญาณ

VHF: 24 dB / UHF: 25 dB

การปรับอัตราขยาย

VHF: 16 dB / UHF: 12 dB (โพเทนชิออมิเตอร์อิสระ)

ค่าสัญญาณรบกวน

3 dB (ให้ความบริสุทธิ์ของสัญญาณสูง)

ระดับเอาต์พุตสูงสุด

102 dBµV (IMA3 60dB)

แหล่งจ่ายไฟพรีแอมป์

12 V DC / 50 mA (ควบคุมด้วยสวิตช์)

แหล่งจ่ายไฟอุปกรณ์

220 V AC / 50 Hz

การใช้พลังงาน

7 W

อุณหภูมิในการทำงาน

-5 °C ... 60 °C

อินเทอร์เฟซการควบคุม

อุปกรณ์มีระบบควบคุมแบบอะนาล็อกที่ใช้โพเทนชิออมิเตอร์ปรับค่าความแม่นยำสูง ซึ่งช่วยให้สามารถปรับเทียบอัตราขยายด้วยตนเองแยกต่างหากสำหรับย่านความถี่ VHF และ UHF โดยไม่จำเป็นต้องใช้ซอฟต์แวร์เฉพาะทาง ระบบนี้ทนทานต่อสัญญาณรบกวนแม่เหล็กไฟฟ้าและรับประกันความเสถียรของการตั้งค่าในระยะยาว สวิตช์จ่ายไฟ DC ช่วยให้สามารถเปิดใช้งานการจ่ายแรงดันไฟฟ้าไปยังอินพุตเสาอากาศได้อย่างรวดเร็วเพื่อจ่ายไฟให้กับไดโพลแบบแอคทีฟ

การใช้งาน

การติดตั้งสำหรับผู้ใช้, ระบบ RTV ในบ้าน, เครือข่ายรวมขนาดเล็ก

เนื้อหา

1x เครื่องขยายสัญญาณเสาอากาศ CA-215

1x คู่มือการใช้งาน

1x บรรจุภัณฑ์กระดาษแข็ง

ขนาดและน้ำหนัก

ขนาดผลิตภัณฑ์: 45 x 115 x 102 มม. (ลึก x กว้าง x สูง)

ขนาดบรรจุภัณฑ์: 45 x 125 x 105 มม. (ลึก x กว้าง x สูง)

น้ำหนักผลิตภัณฑ์: 400 กรัม

น้ำหนักรวมบรรจุภัณฑ์: 450 กรัม
