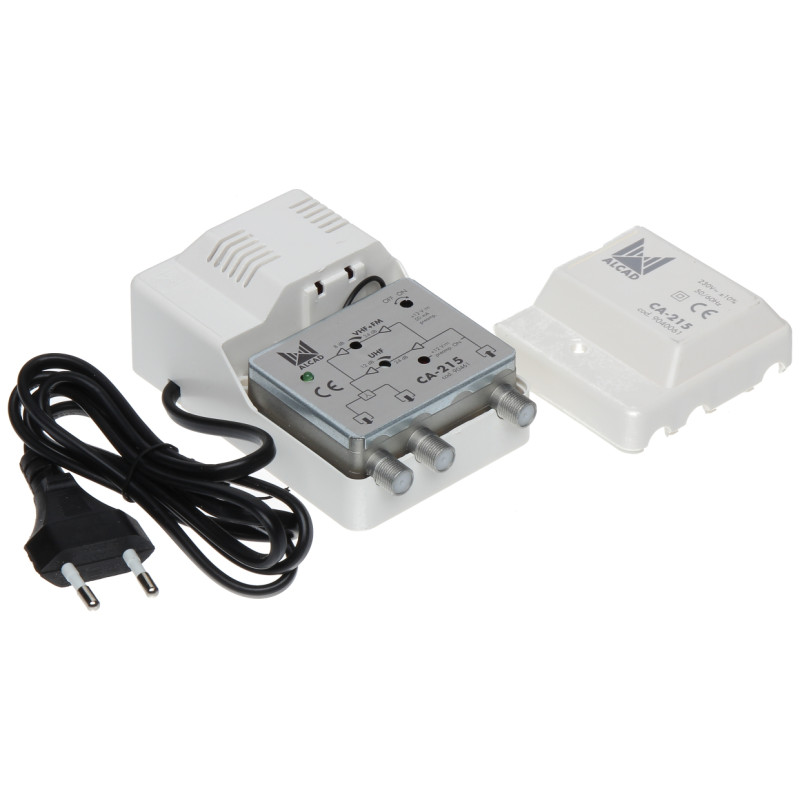

UHF VHF対応 2出力加入者用アンテナブースター ゲイン調整機能付き プリアンプ電源供給 F型 25dB

モデル: ALCAD CA-215

EAN: 6931240030547 SKU: 931030548

• 2出力広帯域ブースター
• VHFおよびUHF帯域の独立したゲイン調整
• 12Vアンテナプリアンプへの電源供給が可能
• 最大25dBの高ゲイン
• 3dBの低雑音指数
• 壁掛け可能な堅牢な筐体
• 確実な接続を実現するF型コネクタ
• 220V電源内蔵

説明

CA-215ブースターは、VHFおよびUHF帯域の地上デジタルテレビ信号を増幅するために設計されたプロ仕様の広帯域デバイスです。画質や音質を損なうことなく、1つの信号を2台のテレビ受信機に分配する必要がある家庭用アンテナ設備に最適なソリューションです。本機は24～25dBの高ゲインを特徴としており、同軸ケーブルの長距離配線やパッシブ分配器で発生する信号損失を効果的に補正します。

本モデルの重要な利点の1つは、VHFおよびUHF帯域用に内蔵された独立したゲイン調整機能です。これにより、各マルチプレックスの放送強度が異なる場所でも、特定の受信環境に合わせて信号レベルを正確に調整できます。さらに、アンテナボックスに直接取り付けられたプリアンプに12V DCを供給するスイッチを備えており、アンテナ付近に外部電源を追加する必要がありません。

本機の構造は実績のあるAlcadブランドのコンポーネントに基づいており、長年にわたる耐久性と安定した動作を保証します。筐体は壁面への取り付けが容易な設計となっており、F型コネクタの使用により設備との確実で永続的な接続を実現します。わずか3dBの低雑音指数により、受信信号にノイズを混入させず、クリスタルクリアなHDおよび4K映像を提供します。本製品は、1つのアンテナから複数の端末へ信号を供給する必要がある集合住宅や戸建て住宅の設備に欠かせない製品です。コンパクトなサイズのため、AVラックや通信ボックス内に目立たず設置可能です。本製品を選択することで、最新のDVB-T2放送規格を含む、利用可能なすべてのテレビチャンネルの安定した受信が保証されます。

仕様

VHF周波数範囲

40 MHz ... 318 MHz

UHF周波数範囲

470 MHz ... 862 MHz

入力数

F型端子 x 1

出力数

F型端子 x 2

入出力インピーダンス

75 Ω

信号ゲイン

VHF: 24 dB / UHF: 25 dB

ゲイン調整

VHF: 16 dB / UHF: 12 dB (独立ポテンショメータ)

雑音指数

3 dB (高い信号純度を確保)

最大出力レベル

102 dBµV (IMA3 60dB)

プリアンプ電源

12 V DC / 50 mA (スイッチ制御)

デバイス電源

220 V AC / 50 Hz

消費電力

7 W

動作温度

-5 °C ... 60 °C

制御インターフェース

本機は精密な調整用ポテンショメータに基づくアナログ制御システムを採用しています。これにより、専用ソフトウェアを使用することなく、VHF帯域とUHF帯域のゲインを個別に手動で校正できます。このシステムは電磁干渉に強く、長期間の使用においても設定の安定性を維持します。DC電源スイッチにより、アクティブダイポールに電力を供給するためのアンテナ入力への電圧供給を素早く有効化できます。

用途

加入者設備、家庭用RTVシステム、小規模集合住宅ネットワーク

内容物

CA-215アンテナブースター x 1

取扱説明書 x 1

段ボール梱包 x 1

寸法・重量

製品寸法: 45 x 115 x 102 mm (奥行 x 幅 x 高さ)

梱包寸法: 45 x 125 x 105 mm (奥行 x 幅 x 高さ)

製品重量: 400 g

梱包重量: 450 g
