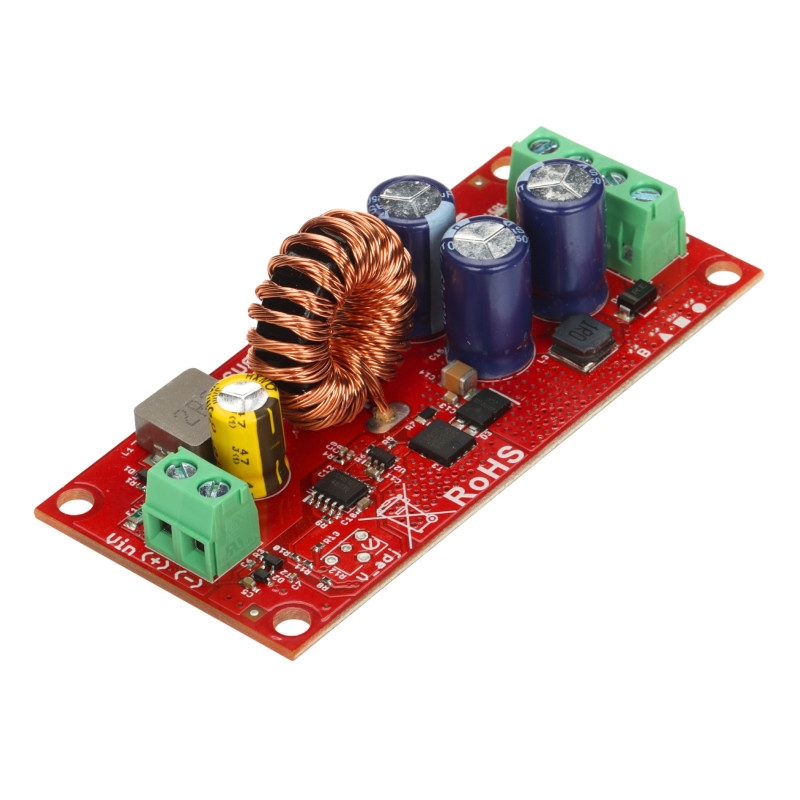

โมดูลตัวแปลงแรงดันไฟฟ้า DC/DC แบบ Step-up 55V 120W PoE แหล่งจ่ายไฟสำรองและตัวปรับแรงดันไฟฟ้า

รุ่น: ATTE ASUC-100-550-OF

EAN: 6931240059104 SKU: 931059104

• ประสิทธิภาพการใช้พลังงานสูงของวงจรแปลงแรงดัน
• ช่วงแรงดันไฟฟ้าขาเข้ากว้าง 10V - 30V DC
• แรงดันไฟฟ้าขาออกคงที่ 55V DC เหมาะสำหรับ PoE
• กำลังไฟฟ้าขาออกสูงสุด 120W (ที่แรงดันขาเข้า 24V)
• ระบบป้องกันการสลับขั้วไฟฟ้าขาเข้า
• การออกแบบกะทัดรัดแบบ Open Frame
• เอาต์พุตจ่ายไฟสองช่องเพื่อการกระจายพลังงานที่ง่ายขึ้น
• ผลิตภัณฑ์จากผู้ผลิตชาวโปแลนด์ ATTE

คำอธิบาย

โมดูลตัวแปลงแรงดันไฟฟ้า ASUC-100-550-OF เป็นโซลูชันทางเทคนิคขั้นสูงที่ออกแบบมาสำหรับระบบจ่ายไฟกระแสตรงระดับมืออาชีพ เป็นตัวแปลงแรงดันไฟฟ้าแบบ Step-up (เพิ่มแรงดัน) ชนิดไม่แยกกราวด์ที่มีประสิทธิภาพสูง ซึ่งสร้างแรงดันไฟฟ้าขาออกคงที่ที่ 55V DC อุปกรณ์นี้มีช่วงแรงดันไฟฟ้าขาเข้ากว้างตั้งแต่ 10V ถึง 30V DC ทำให้เป็นส่วนประกอบที่เหมาะสำหรับการทำงานร่วมกับแหล่งจ่ายไฟสำรองทั่วไปที่มีแรงดันไฟฟ้า 12V หรือ 24V

ข้อดีหลักของการใช้โมดูล ASUC-100-550-OF คือความสามารถในการจ่ายไฟให้กับอุปกรณ์มาตรฐาน PoE ที่มีกำลังไฟสูง ด้วยการเพิ่มแรงดันไฟฟ้าเป็น 55V ระบบจะมีความทนทานต่อแรงดันไฟฟ้าตกที่เกิดขึ้นบนสายเคเบิลโครงสร้าง (สาย LAN) ระยะไกลได้ดีขึ้นอย่างมาก ซึ่งเป็นสิ่งสำคัญในการติดตั้งระบบกล้องวงจรปิด IP และระบบส่งข้อมูลขนาดใหญ่ที่ความเสถียรของแหล่งจ่ายไฟเป็นตัวกำหนดความต่อเนื่องในการทำงานของกล้องและจุดเชื่อมต่อสัญญาณ

ตัวแปลงแรงดันไฟฟ้านี้ให้กำลังไฟฟ้าขาออกที่น่าประทับใจสูงสุดถึง 120W เมื่อใช้ไฟเลี้ยง 24V และสูงสุด 80W เมื่อใช้ไฟเลี้ยง 12V ซึ่งช่วยให้รองรับอุปกรณ์รับสัญญาณที่ต้องการพลังงานสูงได้ ขนาดที่กะทัดรัดของโมดูลช่วยให้ติดตั้งในกล่องพักสายไฟหรือตู้ระบบได้ง่าย นอกจากนี้ อุปกรณ์ยังติดตั้งระบบป้องกันการสลับขั้วไฟฟ้าขาเข้า ซึ่งช่วยเพิ่มความปลอดภัยในการติดตั้งและปกป้องโมดูลจากความเสียหายที่เกิดจากข้อผิดพลาดในการติดตั้ง ประสิทธิภาพการใช้พลังงานที่สูงส่งผลให้เกิดความร้อนน้อยที่สุด ซึ่งช่วยยืดอายุการใช้งานของชิ้นส่วนอิเล็กทรอนิกส์และรับประกันการทำงานที่ปราศจากปัญหาเป็นเวลาหลายปี

ข้อมูลจำเพาะ

ประเภทอุปกรณ์

โมดูลเพิ่มแรงดันไฟฟ้า (Step-up), ตัวแปลง DC/DC ชนิดไม่แยกกราวด์ที่มีประสิทธิภาพสูง

แรงดันไฟฟ้าขาเข้า

10 V ... 30 V DC - ช่วยให้ทำงานร่วมกับระบบแบตเตอรี่ 12V และ 24V ได้

แรงดันไฟฟ้าขาออก

55 V DC - แรงดันไฟฟ้าขาออกคงที่ที่ปรับให้เหมาะสมสำหรับระบบจ่ายไฟ Power over Ethernet

กำลังไฟฟ้าขาออกสูงสุด

120 W ที่แรงดันขาเข้า 24 V DC; 80 W ที่แรงดันขาเข้า 12 V DC

กระแสไฟฟ้าขาออก

สูงสุด 2.2 A - ประสิทธิภาพกระแสไฟฟ้าสูงช่วยให้สามารถจ่ายไฟให้กับอุปกรณ์รับสัญญาณได้หลายตัว

จำนวนช่องรับไฟเข้า / จ่ายไฟออก

1 ช่องรับไฟเข้า (ขั้วต่อสกรู) / 2 ช่องจ่ายไฟออก (ขั้วต่อสกรู)

การปรับแรงดันไฟฟ้า

ไม่มีการปรับตั้งค่าโดยผู้ใช้ - แรงดันไฟฟ้าถูกตั้งค่าจากโรงงานที่ระดับปลอดภัย 55V DC

ระบบป้องกันทางอิเล็กทรอนิกส์

ระบบป้องกันการสลับขั้วไฟฟ้าขาเข้า (ปกป้องโมดูลจากการไหม้)

โครงสร้างทางกล

ประเภท Open Frame (OF) - โมดูลแบบไม่มีเคส ออกแบบมาเพื่อติดตั้งภายในอุปกรณ์อื่นหรือกล่องพักสาย

ประสิทธิภาพของวงจร

ประสิทธิภาพสูงมาก (มากกว่า 90%) ซึ่งช่วยลดการสูญเสียพลังงานและการสะสมความร้อนของโมดูล

การใช้งานในระบบ

การจ่ายไฟให้กับระบบกล้องวงจรปิด IP, ระบบสัญญาณเตือนภัย และอุปกรณ์เครือข่ายที่ต้องการ PoE

สภาพแวดล้อมการทำงาน

ออกแบบมาสำหรับการใช้งานภายในอาคารในอุณหภูมิมาตรฐานสำหรับอุปกรณ์อิเล็กทรอนิกส์อุตสาหกรรม

การรับประกันและคุณภาพ

รับประกันจากผู้ผลิต 3 ปี; ผลิตภัณฑ์ออกแบบและผลิตในประเทศโปแลนด์โดยบริษัท ATTE

ตรรกะการควบคุม

อุปกรณ์ใช้ตัวควบคุม PWM ขั้นสูงเพื่อรักษาเสถียรภาพของแรงดันไฟฟ้าขาออก แม้ว่าโมดูลจะไม่มีอินเทอร์เฟซเครือข่ายสำหรับการกำหนดค่า แต่เฟิร์มแวร์ภายในของตัวควบคุมจะใช้อัลกอริทึม Soft-start และการตอบสนองแบบไดนามิกต่อการเปลี่ยนแปลงของโหลด ด้วยเหตุนี้ โมดูลจึงปกป้องอุปกรณ์ที่เชื่อมต่อจากแรงดันไฟฟ้ากระชากระหว่างการเปิดระบบ การตรวจสอบพารามิเตอร์การทำงานที่แม่นยำในระดับฮาร์ดแวร์ช่วยให้มั่นใจได้ว่าแรงดันไฟฟ้า 55V จะถูกรักษาไว้อย่างแม่นยำสูงแม้ในขณะที่โหลดสูงสุด 120W ซึ่งเป็นสิ่งสำคัญสำหรับความเสถียรของการส่งข้อมูลในมาตรฐาน Gigabit Ethernet

สิ่งที่รวมอยู่ในบรรจุภัณฑ์

1x โมดูลตัวแปลง ASUC-100-550-OF

1x คู่มือการใช้งาน

ขนาดและน้ำหนัก

ขนาดผลิตภัณฑ์: 27 x 83 x 40 มม. (ลึก x กว้าง x สูง)

ขนาดบรรจุภัณฑ์: 55 x 125 x 85 มม. (ลึก x กว้าง x สูง)

น้ำหนักผลิตภัณฑ์: 36 กรัม

น้ำหนักรวมบรรจุภัณฑ์: 76 กรัม

ดาวน์โหลด

• ประกาศ CE
• การปฏิบัติตามกฎระเบียบด้านความปลอดภัย
