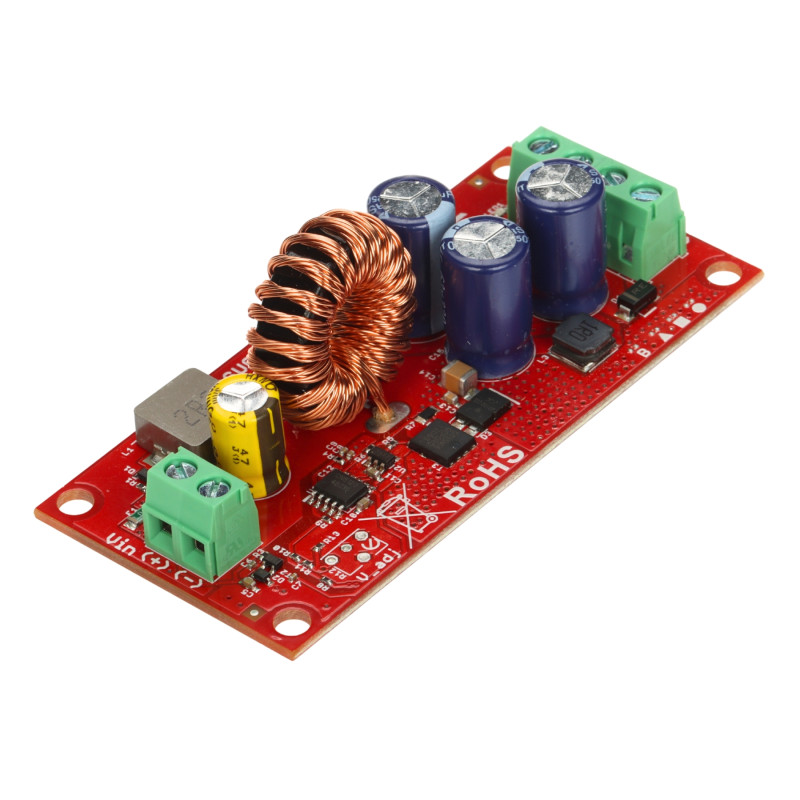

55V 120W PoE 승압 DC/DC 컨버터 모듈 버퍼 전원 공급 장치 전압 안정기 ATTE ASUC-100-550-OF
zł178.47
Tax included
ASUC-100-550-OF 컨버터 모듈은 전문 직류 전원 시스템을 위해 설계된 고급 기술 솔루션입니다. 이 제품은 출력에서 안정적인 55V DC 전압을 생성하는 고효율 비절연형 승압(step-up) 컨버터입니다. 이 장치는 10V에서 30V DC까지의 넓은 입력 전압 범위를 특징으로 하여, 일반적인 12V 또는 24V 버퍼 전원 공급 장치와 함께 사용하기에 이상적인 구성 요소입니다.
ASUC-100-550-OF 모듈 사용의 주요 장점은 고전력 PoE 표준 장치에 전원을 공급할 수 있다는 점입니다. 전압을 55V로 높임으로써 시스템은 긴 구조적 케이블링(이더넷 케이블) 구간에서 발생하는 전압 강하에 훨씬 더 강해집니다. 이는 전원 안정성이 카메라와 액세스 포인트의 연속적인 작동을 결정하는 대규모 IP 모니터링 설치 및 데이터 전송 시스템에서 매우 중요합니다.
이 컨버터는 24V 전원 공급 시 최대 120W, 12V 전원 공급 시 최대 80W의 인상적인 출력 전력을 제공하여 가장 까다로운 수신기까지 지원할 수 있습니다. 모듈의 컴팩트한 크기로 인해 설치 박스나 시스템 인클로저 내부에 쉽게 장착할 수 있습니다. 또한, 입력 전압 역극성 보호 기능이 탑재되어 있어 설치 안전성을 크게 높이고 조립 오류로 인한 모듈 손상을 방지합니다. 높은 에너지 효율은 열 발생을 최소화하여 전자 부품의 수명을 연장하고 수년간 고장 없는 작동을 보장합니다.
55V 120W PoE 승압 DC/DC 컨버터 모듈 버퍼 전원 공급 장치 전압 안정기
모델: ATTE ASUC-100-550-OF
EAN: 6931240059104 SKU: 931059104
- 고효율 컨버터 회로
- 10V - 30V DC의 넓은 입력 전압 범위
- PoE에 이상적인 안정적인 55V DC 출력 전압
- 최대 120W 출력 전력 (24V 입력 시)
- 입력 역극성 보호
- 컴팩트한 오픈 프레임 설계
- 간편한 분배를 위한 2개의 전원 출력
- 폴란드 제조사 ATTE 제품
설명
ASUC-100-550-OF 컨버터 모듈은 전문 직류 전원 시스템을 위해 설계된 고급 기술 솔루션입니다. 이 제품은 출력에서 안정적인 55V DC 전압을 생성하는 고효율 비절연형 승압(step-up) 컨버터입니다. 이 장치는 10V에서 30V DC까지의 넓은 입력 전압 범위를 특징으로 하여, 일반적인 12V 또는 24V 버퍼 전원 공급 장치와 함께 사용하기에 이상적인 구성 요소입니다.
ASUC-100-550-OF 모듈 사용의 주요 장점은 고전력 PoE 표준 장치에 전원을 공급할 수 있다는 점입니다. 전압을 55V로 높임으로써 시스템은 긴 구조적 케이블링(이더넷 케이블) 구간에서 발생하는 전압 강하에 훨씬 더 강해집니다. 이는 전원 안정성이 카메라와 액세스 포인트의 연속적인 작동을 결정하는 대규모 IP 모니터링 설치 및 데이터 전송 시스템에서 매우 중요합니다.
이 컨버터는 24V 전원 공급 시 최대 120W, 12V 전원 공급 시 최대 80W의 인상적인 출력 전력을 제공하여 가장 까다로운 수신기까지 지원할 수 있습니다. 모듈의 컴팩트한 크기로 인해 설치 박스나 시스템 인클로저 내부에 쉽게 장착할 수 있습니다. 또한, 입력 전압 역극성 보호 기능이 탑재되어 있어 설치 안전성을 크게 높이고 조립 오류로 인한 모듈 손상을 방지합니다. 높은 에너지 효율은 열 발생을 최소화하여 전자 부품의 수명을 연장하고 수년간 고장 없는 작동을 보장합니다.
사양
장치 유형
승압(step-up) 모듈, 고효율 비절연 DC/DC 컨버터
공급 전압 (입력)
10 V ... 30 V DC - 12V 및 24V 배터리 시스템과 함께 작동 가능
출력 전압
55 V DC - Power over Ethernet 전원 시스템에 최적화된 고정 출력 전압
최대 출력 전력
24 V DC 입력 시 120 W; 12 V DC 입력 시 80 W
출력 전류
최대 2.2 A - 여러 수신기에 전원을 공급할 수 있는 높은 전류 효율
입력 / 출력 수
1개 전원 입력 (나사 단자) / 2개 전원 출력 (나사 단자)
전압 조정
사용자 조정 불가 - 전압은 공장에서 안전한 55V DC 수준으로 고정됨
전자 보호 기능
입력 전압 역극성 보호 (모듈 소손 방지)
기계적 구조
오픈 프레임(OF) 유형 - 케이스가 없는 모듈, 다른 장치나 박스 내부에 장착하도록 설계됨
회로 효율
매우 높은 효율 (90% 이상), 에너지 손실 및 모듈 발열 최소화
시스템 적용
CCTV IP 모니터링 시스템, 경보 시스템 및 PoE가 필요한 네트워크 장치 전원 공급
환경 조건
산업용 전자 제품의 표준 온도 범위 내 실내 작동용으로 설계됨
보증 및 품질
3년 제조사 보증; 폴란드 ATTE사에서 설계 및 제조된 제품
제어 로직
이 장치는 출력 전압을 안정화하기 위해 고급 PWM 컨트롤러를 사용합니다. 모듈에 구성을 위한 네트워크 인터페이스는 없지만, 내부 펌웨어는 소프트 스타트(soft-start) 및 부하 변화에 대한 동적 응답 알고리즘을 구현합니다. 이를 통해 시스템 시작 시 전압 스파이크로부터 연결된 장치를 보호합니다. 하드웨어 수준에서 작동 매개변수를 정밀하게 모니터링하여 최대 120W 부하에서도 55V 전압이 높은 정확도로 유지되도록 보장하며, 이는 기가비트 이더넷 표준에서 데이터 전송 안정성에 매우 중요합니다.
구성품
1x ASUC-100-550-OF 컨버터 모듈
1x 사용 설명서
치수, 무게
제품 치수: 27 x 83 x 40 mm (깊이 x 너비 x 높이)
포장 치수: 55 x 125 x 85 mm (깊이 x 너비 x 높이)
제품 무게: 36 g
포장 포함 무게: 76 g
