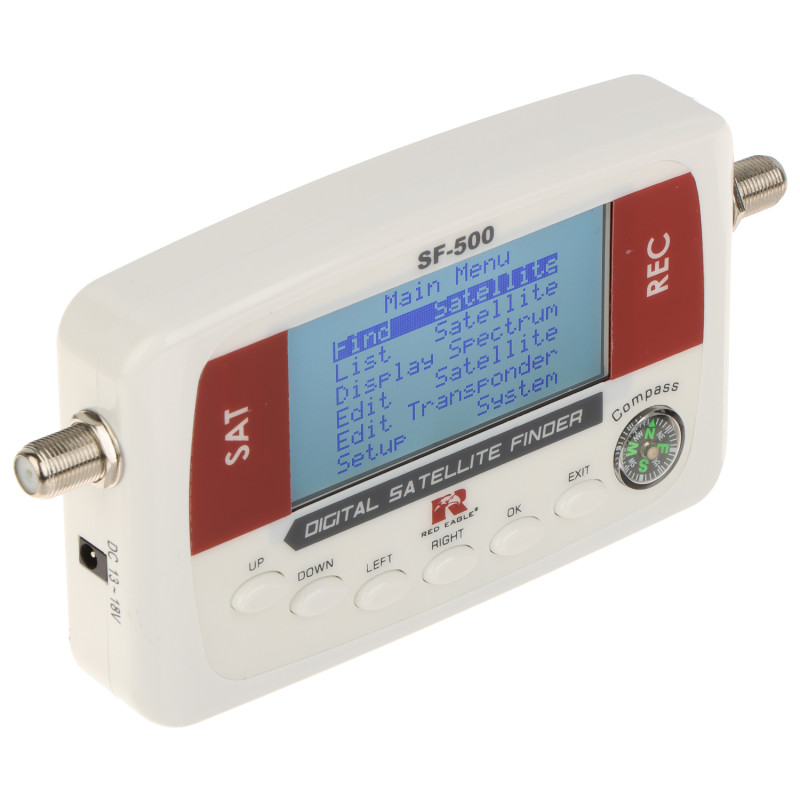

เครื่องวัดสัญญาณดาวเทียม DVB-S DVB-S2 เครื่องทดสอบจานดาวเทียม LCD DiSEqC

รุ่น: Opticum SF-500

EAN: 6931240049938 SKU: 931049937

• รองรับมาตรฐานการส่งสัญญาณดิจิทัล DVB-S และ DVB-S2
• หน้าจอ TFT LCD ที่อ่านง่ายสำหรับตรวจสอบพารามิเตอร์สัญญาณ
• ฐานข้อมูลดาวเทียมและทรานสปอนเดอร์ยอดนิยมในตัว
• การวัดความแรง (Strength) และคุณภาพ (Quality) ของสัญญาณ
• สัญญาณเสียงช่วยให้การปรับจูนมีความแม่นยำ
• รองรับสัญญาณควบคุม DiSEqC 1.0 และ 22kHz
• รองรับหัวรับสัญญาณ (LNB) ในย่านความถี่ Ku-band และ C-band
• วิธีการจ่ายไฟสองแบบ: อะแดปเตอร์ไฟบ้านหรือแบตเตอรี่ AA 5 ก้อน
• สามารถแก้ไขพารามิเตอร์ดาวเทียมได้ด้วยตนเอง
• ตัวเครื่องกะทัดรัดและน้ำหนักเบา สะดวกต่อการใช้งานภาคสนาม

คำอธิบาย

เครื่องวัดสัญญาณดาวเทียมระดับมืออาชีพ SF-500 เป็นเครื่องมือขั้นสูงที่ออกแบบมาเพื่อการปรับตั้งจานดาวเทียมอย่างแม่นยำ โดยรองรับมาตรฐาน DVB-S และ DVB-S2 ที่ทันสมัย อุปกรณ์นี้เป็นอุปกรณ์ที่จำเป็นสำหรับช่างติดตั้งระบบโทรทัศน์ผ่านดาวเทียมทุกคน โดยมีความเร็วในการทำงานและความแม่นยำในการวัดที่ยอดเยี่ยม ด้วยเมนูที่ใช้งานง่ายและหน้าจอ TFT LCD ที่ชัดเจน ทำให้กระบวนการตั้งค่าจานดาวเทียมกลายเป็นเรื่องง่ายแม้สำหรับผู้ที่มีประสบการณ์ทางเทคนิคน้อย

ข้อดีที่สำคัญประการหนึ่งของเครื่องวัดนี้คือฐานข้อมูลดาวเทียมยอดนิยมหลายแห่งพร้อมทรานสปอนเดอร์ที่กำหนดไว้ล่วงหน้า ซึ่งช่วยให้เริ่มงานได้ทันทีโดยไม่ต้องป้อนข้อมูลด้วยตนเอง อุปกรณ์ช่วยให้สามารถวัดความแรงและคุณภาพของสัญญาณแบบเรียลไทม์ ซึ่งแสดงบนหน้าจอด้วยแถบความคืบหน้าและค่าเปอร์เซ็นต์ที่ชัดเจน นอกจากนี้ยังมีสัญญาณเสียงที่เปลี่ยนความถี่ตามความแรงของสัญญาณที่ได้รับ ช่วยให้สามารถปรับจานดาวเทียมได้โดยไม่ต้องมองหน้าจออยู่ตลอดเวลา

รุ่น SF-500 มีความยืดหยุ่นในการจ่ายไฟสูง สามารถทำงานโดยใช้อะแดปเตอร์ภายนอก 13V DC (รวมอยู่ในชุด) หรือใช้พลังงานจากแบตเตอรี่ AA 5 ก้อน ซึ่งมีประโยชน์อย่างยิ่งเมื่อทำงานบนหลังคาหรือในสถานที่ที่ไม่มีไฟฟ้าเข้าถึง ตัวเครื่องที่แข็งแรง น้ำหนักเบา และขนาดกะทัดรัดทำให้เครื่องทดสอบนี้ใส่ในกระเป๋าเครื่องมือได้ทุกใบ และเข็มทิศในตัว (แม้จะเป็นเพียงอุปกรณ์เสริม) ยังช่วยในการกำหนดทิศทางเบื้องต้นของจานดาวเทียม นี่เป็นโซลูชันที่เชื่อถือได้ซึ่งช่วยลดข้อผิดพลาดในการติดตั้งและลดเวลาในการติดตั้งระบบดาวเทียมได้อย่างมาก

ข้อมูลจำเพาะ

มาตรฐานการวัด

DVB-S, DVB-S2 (สัญญาณโทรทัศน์ผ่านดาวเทียมดิจิทัล)

ช่วงความถี่

950 MHz ... 2150 MHz

ระดับสัญญาณขาเข้า

-65 dBm ... -25 dBm

ความต้านทานขาเข้า

75 โอห์ม

การจ่ายไฟให้ LNB

13 V / 18 V, กระแสสูงสุด 500 mA

การควบคุมย่านความถี่

สัญญาณ 22 kHz

รองรับ DiSEqC

เวอร์ชัน 1.0

การมอดูเลต

QPSK, 8PSK, 16APSK, 32APSK

อัตราสัญลักษณ์ (Symbol Rate)

2 ... 45 Msps

หน้าจอแสดงผล

TFT LCD (คริสตัลเหลว)

แหล่งจ่ายไฟภายนอก

13 V DC / 1 A (มีอะแดปเตอร์ในชุด)

แหล่งจ่ายไฟจากแบตเตอรี่

แบตเตอรี่ AA 1.5V จำนวน 5 ก้อน (ต้องใช้รางถ่าน)

การเชื่อมต่อ

ช่องเสียบ F 2 ช่อง (อินพุต LNB และเอาต์พุตไปยังเครื่องรับ)

ซอฟต์แวร์ระบบ

อุปกรณ์ SF-500 มีเฟิร์มแวร์ในตัวพร้อมอินเทอร์เฟซผู้ใช้แบบกราฟิก ซึ่งช่วยให้สามารถจัดการฐานข้อมูลดาวเทียมได้อย่างครอบคลุม ระบบช่วยให้สามารถคำนวณพารามิเตอร์คุณภาพสัญญาณตามเฟรมข้อมูล DVB-S2 ที่ได้รับได้ทันที ผู้ใช้สามารถเข้าถึงฟังก์ชันขั้นสูงในการแก้ไขทรานสปอนเดอร์ โดยสามารถเปลี่ยนความถี่ โพลาไรเซชัน (V/H) และอัตราสัญลักษณ์สำหรับช่องสัญญาณเฉพาะได้ ซอฟต์แวร์ยังควบคุมเครื่องกำเนิดเสียงอัจฉริยะที่มีการปรับโทนเสียงแบบแปรผัน ซึ่งมีความสำคัญอย่างยิ่งเมื่อปรับเทียบจานดาวเทียมอย่างแม่นยำโดยไม่ต้องดูหน้าจอ เฟิร์มแวร์ช่วยให้การทำงานมีความเสถียรและตอบสนองต่อการเปลี่ยนแปลงของสัญญาณได้อย่างรวดเร็ว ซึ่งช่วยลดความล่าช้าขณะขยับจานดาวเทียม

ฟังก์ชันเพิ่มเติม

การตรวจจับและระบุตำแหน่งดาวเทียม, เข็มทิศในตัว, สัญญาณเสียง

การรับประกัน

2 ปี (24 เดือน)

อุปกรณ์ในชุด

1x เครื่องวัดสัญญาณดาวเทียม SF-500

1x รางถ่าน (5xAA)

1x อะแดปเตอร์ไฟบ้าน 13V DC

1x คู่มือการใช้งาน

ขนาดและน้ำหนัก

ขนาดผลิตภัณฑ์: 28 x 78 x 154 มม. (ลึก x กว้าง x สูง)

ขนาดบรรจุภัณฑ์: 75 x 130 x 200 มม. (ลึก x กว้าง x สูง)

น้ำหนักผลิตภัณฑ์: 140 กรัม

น้ำหนักรวมบรรจุภัณฑ์: 368 กรัม
