แหล่งจ่ายไฟแบบสวิตชิ่งสำหรับราง DIN 24V 5A 120W Peak 180W สำหรับระบบอัตโนมัติและ CCTV พร้อมรีเลย์ DC OK ประสิทธิภาพสูง

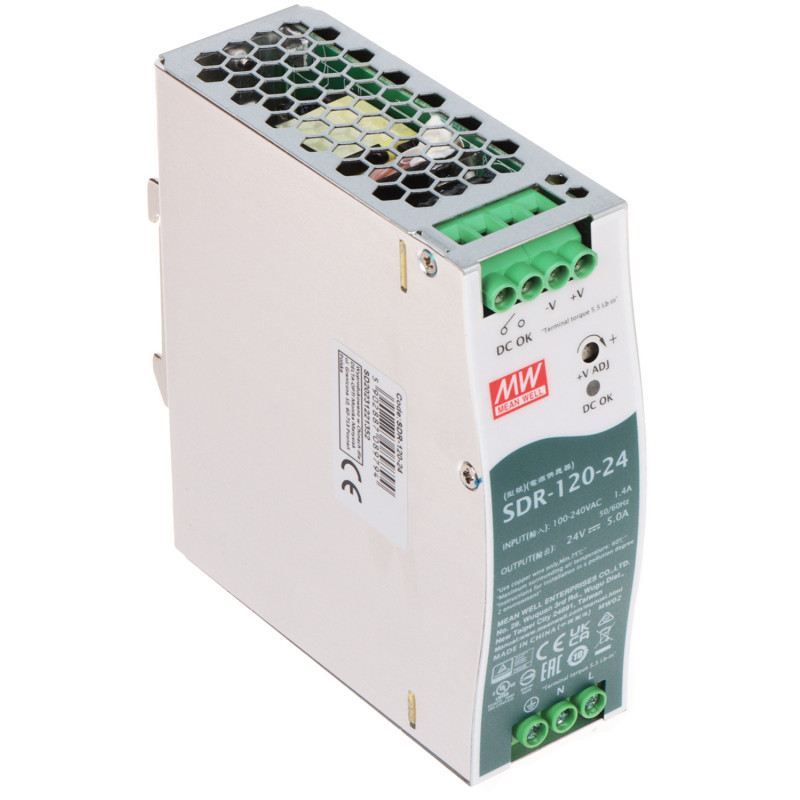

รุ่น: MEAN WELL SDR-120-24

EAN: 6931240018477 SKU: 931018475

• ประสิทธิภาพสูงถึง 88%
• กำลังไฟสูงสุดชั่วขณะ 150% (180W) นาน 3 วินาที
• มีหน้าสัมผัสรีเลย์ DC OK ในตัวสำหรับตรวจสอบสถานะการทำงาน
• สามารถปรับแรงดันเอาต์พุตได้ในช่วง 24V - 28V DC
• ระบายความร้อนด้วยอากาศโดยธรรมชาติ (ไม่มีพัดลม)
• ติดตั้งบนราง DIN TS-35/7.5 หรือ 15 ได้
• รองรับช่วงแรงดันไฟฟ้าขาเข้า AC และ DC ที่กว้าง
• ระบบป้องกัน: SCP, OLP, OVP, OTP
• ช่วงอุณหภูมิการทำงานกว้างตั้งแต่ -25°C ถึง +70°C
• เป็นไปตามมาตรฐานความปลอดภัยและได้รับใบรับรอง CE

คำอธิบาย

แหล่งจ่ายไฟแบบสวิตชิ่ง Mean Well SDR-120-24 เป็นโซลูชันทางเทคนิคขั้นสูงที่ออกแบบมาสำหรับการติดตั้งบนราง DIN มาตรฐาน (TS35/7.5 หรือ 15) เป็นอุปกรณ์ระดับอุตสาหกรรมที่มีความทนทานต่อสภาพแวดล้อมที่ยากลำบากเป็นพิเศษ ช่วยให้ทำงานได้อย่างเสถียรในช่วงอุณหภูมิที่กว้างถึง 70°C ด้วยตัวเครื่องที่กะทัดรัดและแคบ แหล่งจ่ายไฟนี้จึงช่วยประหยัดพื้นที่ในตู้ควบคุมและแผงจ่ายไฟ ซึ่งเป็นสิ่งสำคัญในระบบอัตโนมัติสมัยใหม่

ข้อได้เปรียบหลักของรุ่นนี้คือประสิทธิภาพพลังงานที่สูงถึง 88% ซึ่งช่วยลดการสูญเสียพลังงานในรูปแบบความร้อนและยืดอายุการใช้งานของส่วนประกอบ คุณสมบัติที่เป็นเอกลักษณ์ของอุปกรณ์คือความสามารถในการสร้างกำลังไฟสูงสุดชั่วขณะที่ 180W เป็นเวลาสูงสุด 3 วินาที ซึ่งช่วยให้สามารถสตาร์ทอุปกรณ์ที่มีกระแสไฟเริ่มต้นสูง เช่น มอเตอร์หรือโซลินอยด์ได้อย่างราบรื่น นอกจากนี้ แหล่งจ่ายไฟยังติดตั้งรีเลย์ในตัวเพื่อส่งสัญญาณสถานะเอาต์พุต DC (DC OK) ซึ่งช่วยให้สามารถตรวจสอบความถูกต้องของการทำงานของแหล่งจ่ายไฟในระบบเฝ้าระวังจากระยะไกลได้

อุปกรณ์มีชุดระบบป้องกันที่ครบถ้วน รวมถึงการป้องกันไฟฟ้าลัดวงจร การโอเวอร์โหลด แรงดันเกิน และอุณหภูมิเกิน ซึ่งรับประกันความปลอดภัยทั้งตัวแหล่งจ่ายไฟและอุปกรณ์ที่เชื่อมต่อ โครงสร้างที่แข็งแกร่งและการรับประกันจากผู้ผลิต 3 ปี ยืนยันถึงคุณภาพการผลิตระดับสูงสุด ทำให้รุ่นนี้เป็นตัวเลือกที่เหมาะสำหรับระบบเฝ้าระวัง CCTV ระบบเตือนภัย และระบบควบคุมอุตสาหกรรมที่ความน่าเชื่อถือเป็นสิ่งสำคัญที่สุด

ข้อมูลจำเพาะ

มาตรฐานและประเภท

แหล่งจ่ายไฟแบบสวิตชิ่งสำหรับอุตสาหกรรมระดับมืออาชีพ ติดตั้งบนราง DIN

แรงดันไฟฟ้าขาเข้า AC

88 V ... 264 V AC - อินพุตกระแสสลับช่วงกว้าง

แรงดันไฟฟ้าขาเข้า DC

124 V ... 370 V DC - รองรับการจ่ายไฟด้วยกระแสตรง

แรงดันเอาต์พุต

24 V DC (แบบสวิตชิ่งที่มีความเสถียร)

การปรับแรงดันไฟฟ้า

ปรับด้วยมือผ่านโพเทนชิออมิเตอร์ในช่วง 24 V ... 28 V DC

ประสิทธิภาพกระแสไฟฟ้า

กระแสไฟฟ้าพิกัด 5 A

กำลังไฟฟ้าพิกัด

120 W กำลังเอาต์พุตต่อเนื่อง

ความสามารถในการรับโหลดเกิน (Peak Power)

180 W - กำลังไฟฟ้าสูงสุดชั่วขณะที่ใช้ได้นาน 3 วินาที

ประสิทธิภาพพลังงาน

88% - ลดการสูญเสียความร้อนให้เหลือน้อยที่สุด

การส่งสัญญาณสถานะ

เอาต์พุตรีเลย์ DC OK ในตัว (หน้าสัมผัสแบบไร้ศักย์)

ระบบป้องกันอิเล็กทรอนิกส์

ระบบป้องกันไฟฟ้าลัดวงจร (SCP), โอเวอร์โหลด (OLP), แรงดันเกิน (OVP) และอุณหภูมิเกิน (OTP)

สภาพแวดล้อมการทำงาน

อุณหภูมิการทำงาน: -25 °C ... 70 °C; ความชื้นสัมพัทธ์: 20 % ... 95 % (ไม่มีการควบแน่น)

ประเภทตัวเครื่องและการติดตั้ง

ตัวเครื่องโลหะสำหรับอุตสาหกรรมประเภท DIN; ติดตั้งบนราง TS-35/7.5 หรือ TS-35/15

การรับประกันและใบรับรอง

รับประกันจากผู้ผลิต 3 ปี; เป็นไปตามมาตรฐาน CE มีรายงานการทดสอบพร้อมใช้งาน

ซอฟต์แวร์และอินเทอร์เฟซเชิงตรรกะ

อุปกรณ์มีอินเทอร์เฟซการวินิจฉัยในตัวในรูปแบบของรีเลย์ DC OK หน้าสัมผัสรีเลย์ช่วยให้สามารถรวมเข้ากับระบบอาคารอัจฉริยะ ตัวควบคุม PLC หรือระบบเตือนภัยได้ เมื่อแรงดันเอาต์พุตเกิน 90% ของค่าพิกัด หน้าสัมผัสจะปิดลง ซึ่งช่วยให้สามารถแจ้งเตือนระบบหลักโดยอัตโนมัติว่าแหล่งจ่ายไฟทำงานปกติ โซลูชันนี้ช่วยลดความจำเป็นในการใช้โมดูลตรวจสอบแรงดันไฟฟ้าภายนอก เพิ่มความน่าเชื่อถือให้กับระบบอัตโนมัติทั้งหมด

เนื้อหาในกล่อง

1x แหล่งจ่ายไฟแบบสวิตชิ่ง SDR-120-24

ขนาดและน้ำหนัก

ขนาดผลิตภัณฑ์: 124 x 41 x 125 มม. (ลึก x กว้าง x สูง)

ขนาดบรรจุภัณฑ์: 150 x 140 x 60 มม. (ลึก x กว้าง x สูง)

น้ำหนักผลิตภัณฑ์: 620 กรัม

น้ำหนักรวมบรรจุภัณฑ์: 684 กรัม
