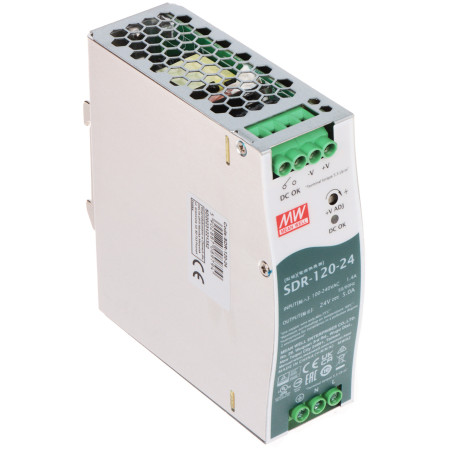

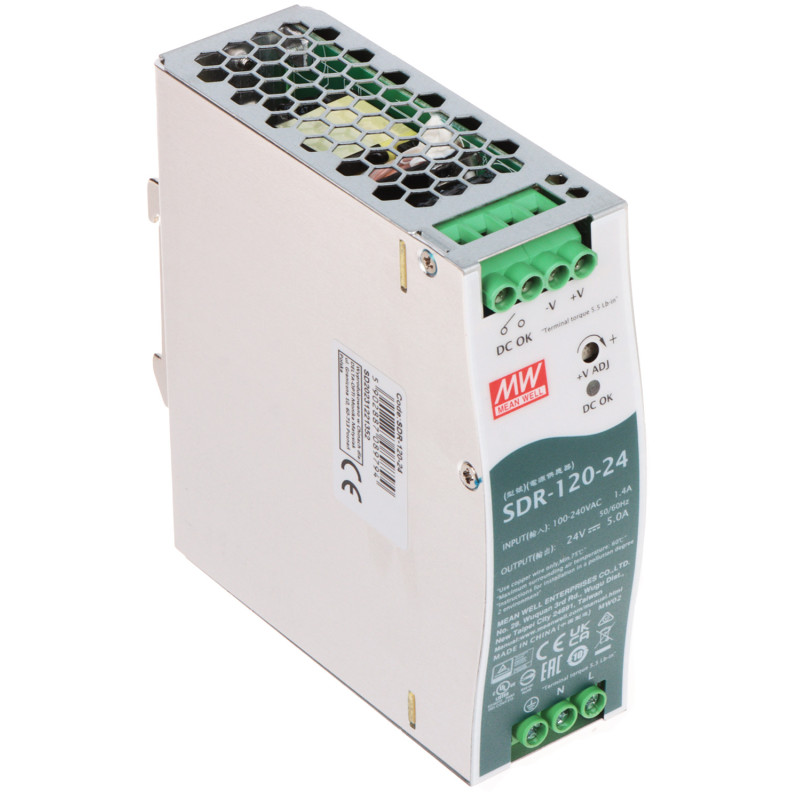

DINレール用スイッチング電源 24V 5A 120W ピーク180W CCTV自動化電源 DC OKリレー搭載 高効率

モデル: MEAN WELL SDR-120-24

EAN: 6931240018477 SKU: 931018475

• 最大88%の高効率
• 3秒間のピーク電力150% (180W) 対応
• 動作状態監視用DC OKリレー接点内蔵
• 出力電圧調整範囲 24V - 28V DC
• 自然空冷式（ファンレス）
• DINレール TS-35/7.5または15への取り付け可能
• 広範囲なACおよびDC入力電圧に対応
• 保護機能: SCP, OLP, OVP, OTP
• -25°Cから+70°Cまでの広い動作温度範囲
• 安全規格準拠およびCE認証取得

説明

Mean Well SDR-120-24スイッチング電源は、標準的なDINレール（TS35/7.5または15）への取り付け用に設計された高度な技術ソリューションです。過酷な環境下でも優れた耐性を発揮する産業用デバイスであり、最大70°Cまでの広い温度範囲で安定した動作が可能です。コンパクトでスリムな筐体により、制御盤や配電盤の省スペース化を実現し、現代の自動化設備において重要な役割を果たします。

本モデルの主な利点は、最大88%という高いエネルギー効率にあり、熱損失を抑え、コンポーネントの長寿命化に貢献します。また、最大3秒間180Wのピーク電力を供給できるため、モーターや電磁石など、起動時に高い電流を必要とする機器の始動もスムーズに行えます。さらに、DC出力状態を通知するDC OKリレーを内蔵しており、監視システムでの電源状態のリモート監視が可能です。

短絡保護、過負荷保護、過電圧保護、過熱保護を含む包括的な保護機能を備えており、電源本体と接続機器の両方の安全を保証します。堅牢な構造とメーカーによる3年保証が最高品質を証明しており、信頼性が最優先されるCCTV監視システム、警報システム、産業用制御システムに最適な選択肢です。

仕様

規格およびタイプ

DINレール取り付け型プロフェッショナル産業用スイッチング電源

AC入力電圧

88 V ... 264 V AC - 広範囲AC入力

DC入力電圧

124 V ... 370 V DC - DC電源対応

出力電圧

24 V DC (スイッチング安定化)

電圧調整

ポテンショメータによる手動調整範囲 24 V ... 28 V DC

電流容量

定格電流 5 A

定格電力

120 W 連続出力

過負荷耐性 (ピーク電力)

180 W - 3秒間利用可能な最大ピーク電力

エネルギー効率

88% - 熱損失の最小化

状態表示

DC OKリレー出力内蔵 (無電圧接点)

電子保護機能

短絡保護 (SCP)、過負荷保護 (OLP)、過電圧保護 (OVP)、過熱保護 (OTP)

環境条件

動作温度: -25 °C ... 70 °C; 相対湿度: 20 % ... 95 % (結露なきこと)

筐体タイプおよび取り付け

金属製産業用DIN筐体; TS-35/7.5またはTS-35/15レール取り付け

保証および認証

3年メーカー保証; CE準拠、試験レポート利用可能

ソフトウェアおよび論理インターフェース

本装置にはDC OKリレー形式の診断インターフェースが内蔵されています。リレー接点は、スマートビルディングシステム、PLCコントローラー、または警報システムとの統合を可能にします。出力電圧が定格値の90%を超えると接点が閉じ、上位システムへ電源の正常稼働を自動通知します。このソリューションにより、外部電圧監視モジュールが不要となり、自動化システム全体の信頼性が向上します。

内容物

1x スイッチング電源 SDR-120-24

寸法、重量

製品寸法: 124 x 41 x 125 mm (奥行 x 幅 x 高さ)

梱包寸法: 150 x 140 x 60 mm (奥行 x 幅 x 高さ)

製品重量: 620 g

梱包重量: 684 g

ダウンロード

• CE宣言
• 安全コンプライアンス
