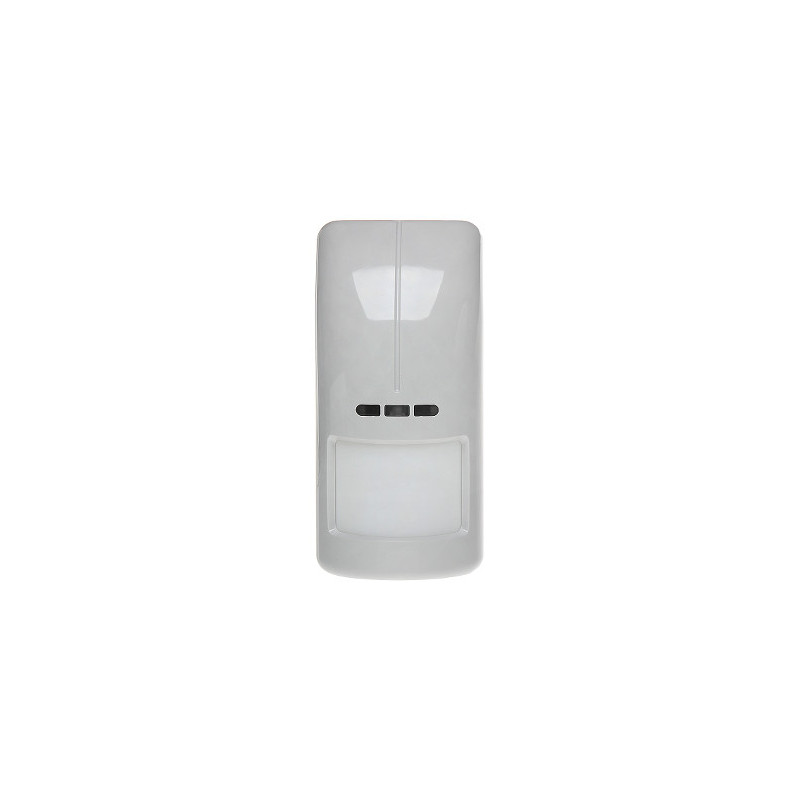

เครื่องตรวจจับแบบคู่ภายนอกอาคาร PIR + MW ไมโครเวฟ ระยะตรวจจับ 15 เมตร ป้องกันสัตว์เลี้ยง IP54 พร้อมระบบป้องกันการเข้าใกล้

รุ่น: SATEL OPAL-GY

EAN: 6931240071106 SKU: 931071105

• เทคโนโลยีแบบคู่: PIR + ไมโครเวฟ (24 GHz)
• ระยะตรวจจับสูงสุด 15 เมตร ที่มุม 100 องศา
• ป้องกันการตรวจจับสัตว์ขนาดเล็กที่มีน้ำหนักไม่เกิน 20 กก.
• ฟังก์ชันป้องกันการบดบัง (Anti-masking) ในช่องทาง IR เพื่อป้องกันการปิดกั้นเซนเซอร์
• ระบบควบคุมโซนการเข้าใกล้เพื่อกำจัดจุดบอด
• ระดับการป้องกัน IP54 สำหรับการติดตั้งภายนอกอาคาร
• ระบบชดเชยอุณหภูมิดิจิทัลเพื่อการทำงานที่เสถียรในทุกสภาวะ
• สอดคล้องกับมาตรฐาน EN 50131-2-2 Grade 2
• ปรับความไวของช่องตรวจจับได้ 16 ระดับผ่านปุ่มกด
• ระบบป้องกันการงัดแงะเต็มรูปแบบจากการเปิดฝาหรือการดึงออกจากพื้นผิว

คำอธิบาย

OPAL-GY เป็นเครื่องตรวจจับแบบคู่ภายนอกอาคารระดับมืออาชีพที่รวมเทคโนโลยีอินฟราเรดแบบพาสซีฟ (PIR) และไมโครเวฟ (MW) เข้าด้วยกัน เพื่อให้การป้องกันพื้นที่รอบนอกในระดับสูงสุด อุปกรณ์ได้รับการออกแบบมาให้ทำงานในสภาพแวดล้อมภายนอกที่ยากลำบากที่สุด โดยให้ความน่าเชื่อถือพร้อมทั้งลดการแจ้งเตือนที่ผิดพลาดให้เหลือน้อยที่สุด

ข้อดีที่สำคัญที่สุดของเครื่องตรวจจับนี้คือความสามารถในการเพิกเฉยต่อการเคลื่อนไหวของสัตว์ขนาดเล็กที่มีน้ำหนักไม่เกิน 20 กก. ทำให้เป็นโซลูชันที่เหมาะสำหรับเจ้าของสถานที่ที่มีสัตว์เลี้ยง ด้วยการใช้อัลกอริทึมการตรวจจับแบบดิจิทัลและการชดเชยอุณหภูมิแบบแอคทีฟ เครื่องตรวจจับจะรักษาประสิทธิภาพที่สม่ำเสมอโดยไม่คำนึงถึงฤดูกาลหรืออุณหภูมิโดยรอบ โดยทำงานได้อย่างเสถียรในช่วงอุณหภูมิ -40°C ถึง +55°C

ความปลอดภัยของระบบได้รับการยกระดับด้วยฟังก์ชันป้องกันการบดบัง (Anti-masking) ขั้นสูง ซึ่งจะตรวจจับความพยายามในการปิดกั้นหรือทาสีทับเลนส์ของเครื่องตรวจจับเพื่อป้องกันการก่อวินาศกรรม นอกจากนี้ อุปกรณ์ยังตรวจสอบโซนการเข้าใกล้ ซึ่งช่วยกำจัดจุดบอดโดยตรงใต้เครื่องตรวจจับ ทำให้ผู้บุกรุกไม่สามารถเข้าใกล้ตัวอุปกรณ์โดยไม่ทำให้เกิดการแจ้งเตือนได้

โครงสร้างตัวเครื่องที่ผลิตด้วยเทคโนโลยีการฉีดขึ้นรูปสองส่วนประกอบให้ระดับการป้องกัน IP54 ปกป้องอุปกรณ์อิเล็กทรอนิกส์จากฝน ฝุ่น และแสงแดด สีเทาที่สวยงามของตัวเครื่องช่วยให้สามารถติดตั้งบนผนังอาคารได้อย่างกลมกลืน การตั้งค่าพารามิเตอร์ของเครื่องตรวจจับทำได้ผ่านปุ่มกำหนดค่าที่สะดวก และสถานะของอุปกรณ์จะแสดงผ่านไฟ LED สามสี ซึ่งช่วยอำนวยความสะดวกในการทดสอบและบำรุงรักษาระบบอย่างมาก

ข้อมูลจำเพาะ

การใช้งาน

ภายนอก / ภายใน

เทคโนโลยีการตรวจจับ

แบบคู่: อินฟราเรดแบบพาสซีฟ (PIR) + ไมโครเวฟ (MW)

ระยะและมุมการตรวจจับ

สูงสุด 12 x 15 เมตร มุมมอง 100°

การจัดระดับความปลอดภัย

EN 50131-2-2 Grade 2 (ระดับ 2)

ระดับการป้องกันและสิ่งแวดล้อม

IP54, ระดับสิ่งแวดล้อมตามมาตรฐาน EN 50130-5: IIIa

การป้องกันสัตว์เลี้ยง

ใช่ สูงสุด 20 กก.

แหล่งจ่ายไฟ

12 V DC (±15%), การใช้กระแสไฟฟ้า: 20 mA

เอาต์พุตสัญญาณเตือน

สัญญาณเตือน (NC): 40 mA / 16 V DC, การงัดแงะ (NC): 40 mA / 16 V DC

ความถี่ไมโครเวฟ

24 GHz

การปรับความไว

16 ระดับ ควบคุมอิสระผ่านปุ่มกดบนแผงวงจร

ไฟแสดงสถานะ LED

สีเขียว (ไมโครเวฟ), สีเหลือง (PIR), สีแดง (สัญญาณเตือน) - ระยะเวลาการแสดงผล 2 วินาที

อุณหภูมิในการทำงาน

-40 °C ... 55 °C

ความเร็วในการเคลื่อนที่ที่ตรวจจับได้

0.3 ... 3 เมตร/วินาที

ซอฟต์แวร์และตรรกะ

อุปกรณ์ใช้อัลกอริทึมการตรวจจับแบบดิจิทัลขั้นสูงที่ใช้ตรรกะคลุมเครือ (Fuzzy Logic) ซึ่งวิเคราะห์สัญญาณจากเซนเซอร์ทั้งสองพร้อมกัน เฟิร์มแวร์ของเครื่องตรวจจับรับผิดชอบการชดเชยอุณหภูมิแบบแอคทีฟ ซึ่งช่วยให้ปรับความไวตามอุณหภูมิโดยรอบโดยอัตโนมัติ นอกจากนี้ อัลกอริทึมป้องกันการบดบังที่ติดตั้งมาจะตรวจสอบช่องทางอินฟราเรดอย่างต่อเนื่องเพื่อตรวจจับความพยายามในการทำให้เซนเซอร์ตาบอด ระบบช่วยให้สามารถปรับความไวของช่องตรวจจับได้ 16 ระดับผ่านปุ่มกดทางกายภาพที่อยู่บนแผงวงจร ซึ่งช่วยลดความจำเป็นในการใช้จัมเปอร์และช่วยให้สามารถปรับจูนให้เข้ากับสภาพแวดล้อมได้อย่างแม่นยำ

ขนาดและน้ำหนัก

139 x 65 x 58 มม., น้ำหนักสุทธิ: 174 กรัม

เนื้อหา

1x เครื่องตรวจจับแบบคู่ OPAL-GY

1x ชุดสกรูติดตั้ง

1x คู่มือการใช้งานและการติดตั้ง

ขนาดและน้ำหนัก

ขนาดผลิตภัณฑ์: 58 x 65 x 139 มม. (ลึก x กว้าง x สูง)

ขนาดบรรจุภัณฑ์: 65 x 70 x 155 มม. (ลึก x กว้าง x สูง)

น้ำหนักผลิตภัณฑ์: 174 กรัม

น้ำหนักรวมบรรจุภัณฑ์: 225 กรัม
