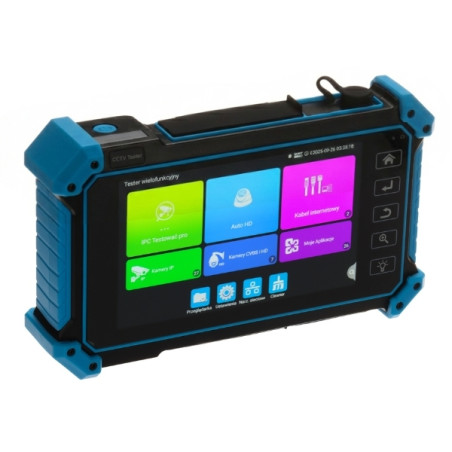

เครื่องทดสอบกล้องวงจรปิดแบบพกพาระดับมืออาชีพ IP AHD CVI TVI CVBS จอ LCD 5 นิ้ว 4K ONVIF PoE TDR Wi-Fi Android 10

รุ่น: Delta CS-H7-50H

EAN: 6931240077573 SKU: 931077573

• รองรับระบบ IP (4K), AHD, HD-CVI, HD-TVI (8 Mpx) และ CVBS (PAL/NTSC)
• หน้าจอสัมผัสแบบ Capacitive ขนาด 5 นิ้ว ความละเอียด 1920 x 1080 พิกเซล
• สามารถจ่ายไฟให้กับกล้องได้โดยตรงจากเครื่องทดสอบ: DC 12V หรือ PoE (48V)
• ระบบปฏิบัติการ Android 10 ในตัว พร้อมเบราว์เซอร์ Chrome
• เครื่องวัดสะท้อนสัญญาณเวลา (TDR) สำหรับระบุตำแหน่งสาย UTP ขาดได้อย่างแม่นยำ
• โมดูล Wi-Fi 2.4 GHz ในตัวสำหรับทดสอบกล้องไร้สาย
• รองรับโปรโตคอล ONVIF และเครื่องมือเฉพาะสำหรับ Hikvision และ Dahua
• ตรวจสอบการเชื่อมต่อ LAN, เครื่องสแกนที่อยู่ IP และฟังก์ชัน PING
• บันทึกวิดีโอและภาพถ่ายลงการ์ด Micro SD พร้อมฟังก์ชันเล่นย้อนหลังได้ทันที
• ไฟฉาย LED ในตัวช่วยเพิ่มความสะดวกในการทำงานในที่แสงน้อย

รายละเอียด

เครื่องทดสอบงานบริการอเนกประสงค์ระดับมืออาชีพรุ่น CS-H7-50H เป็นเครื่องมือที่ขาดไม่ได้สำหรับช่างติดตั้งระบบโทรทัศน์วงจรปิด อุปกรณ์ได้รับการออกแบบมาเพื่อความคล่องตัวสูงสุด โดยรองรับมาตรฐานสัญญาณวิดีโอยอดนิยม ได้แก่ IP (ความละเอียดสูงสุด 4K), AHD, HD-CVI และ HD-TVI (สูงสุด 8 Mpx) รวมถึงสัญญาณอนาล็อกคลาสสิก CVBS มาพร้อมกับหน้าจอสัมผัสแบบ Capacitive ขนาด 5 นิ้ว ความละเอียดสูง 1920x1080 พิกเซล ช่วยให้ดูภาพและตั้งค่าพารามิเตอร์กล้องได้แม่นยำ ณ หน้างานติดตั้ง

ข้อมูลทางเทคนิค

AHD: 8 Mpx; HD-CVI: 8 Mpx; HD-TVI: 8 Mpx; TCP/IP: 4K UHD; CVBS: PAL / NTSC

ข้อได้เปรียบที่สำคัญของเครื่องทดสอบคือความสามารถในการทำหน้าที่เป็นแหล่งจ่ายไฟเคลื่อนที่ โดยมีเอาต์พุต DC 12V/3A และรองรับมาตรฐาน PoE (48V, 25.5W) ซึ่งช่วยให้สามารถใช้งานกล้องได้โดยไม่ต้องต่อแหล่งจ่ายไฟภายนอกในระหว่างการติดตั้ง อุปกรณ์ทำงานภายใต้ระบบ Android 10 ที่ทันสมัย ซึ่งเมื่อรวมกับโมดูล Wi-Fi 2.4 GHz ในตัว จะช่วยเปิดโอกาสในการวินิจฉัยปัญหาที่กว้างขวาง เครื่องมือเพิ่มเติมเช่น TDR เพื่อระบุจุดชำรุดของสาย UTP, เครื่องสแกนที่อยู่ IP, การทดสอบ PING และไฟฉายในตัว ทำให้รุ่นนี้เป็นชุดเครื่องมือที่ครบครันในตัวเครื่องเดียว ด้วยการออกแบบที่ทนทานและอายุการใช้งานแบตเตอรี่ที่ยาวนาน (สูงสุด 6 ชั่วโมง) เครื่องทดสอบรุ่น CS-H7-50H จึงช่วยเร่งกระบวนการเริ่มต้นและบำรุงรักษาระบบรักษาความปลอดภัยที่ทันสมัยได้อย่างมีนัยสำคัญ

5 นิ้ว - หน้าจอสัมผัสแบบ Capacitive ความละเอียด 1920 x 1080 พิกเซล, เมนูกราฟิก

มาตรฐานวิดีโอและความละเอียด

1x พอร์ต BNC (AHD/CVI/TVI/CVBS), 1x HDMI, 1x VGA, 1x Mini Jack (Audio In)

จอแสดงผลและการใช้งาน

2x พอร์ต LAN (รองรับกล้องและ PoE Switch), โมดูล Wi-Fi 2.4 GHz

อินพุตวิดีโอและเสียง

พอร์ตซีเรียล RS-485; รองรับมากกว่า 30 โปรโตคอล รวมถึง: Pelco-D, Pelco-P, SAMSUNG, PANASONIC, HIKVISION, DAHUA; ความเร็ว: 150 - 115200 bps

การเชื่อมต่อเครือข่าย

ทดสอบการเชื่อมต่อสาย UTP หรือสายโทรศัพท์ (RJ-45); TDR (ตรวจจับและระบุจุดสาย UTP ขาด)

การควบคุมและโปรโตคอล

DC 12 V / 3 A; PoE 48 V (LAN), กำลังไฟสูงสุด 25.5 W

การวินิจฉัยสายเคเบิล

Android 10; เบราว์เซอร์ Google Chrome ในตัว; เครื่องมือ: เครื่องคิดเลข Bitrate, ตรวจสอบข้อมูล RS-485, PING (ICMP), สแกน IP, ตรวจจับพอร์ตสวิตช์

เอาต์พุตแหล่งจ่ายไฟ

อุปกรณ์ทำงานบนระบบปฏิบัติการ Android 10 ซึ่งช่วยให้สามารถติดตั้งและใช้งานแอปพลิเคชันขั้นสูงสำหรับการดูและตั้งค่าระบบเฝ้าระวังได้อย่างราบรื่น ซอฟต์แวร์ที่ติดตั้งไว้ล่วงหน้า เช่น iVMS-4500 HD, gDMSS HD Lite หรือ XMEye ช่วยให้สามารถเชื่อมต่อโดยตรงกับเครื่องบันทึกและกล้องจากผู้ผลิตชั้นนำ (Hikvision, Dahua) แอปพลิเคชันเหล่านี้มีฟังก์ชันการทำงานที่ครบถ้วน รวมถึงการดูภาพสด การเล่นวิดีโอ และการตั้งค่าพารามิเตอร์สตรีมมิ่ง ด้วยเบราว์เซอร์ Google Chrome ผู้ใช้จะสามารถเข้าถึงอินเทอร์เฟซบนเว็บของอุปกรณ์ต่างๆ ได้อย่างเต็มที่ ซึ่งมีความสำคัญอย่างยิ่งสำหรับการวินิจฉัยเครือข่ายและการตั้งค่าฟังก์ชันภาพขั้นสูง นอกจากนี้ยังมีเครื่องมืออื่นๆ ได้แก่: EZView, Fseye, UNV Test Tool, HuaWei Tool

ซอฟต์แวร์ระบบ

บันทึกวิดีโอและภาพถ่ายลงการ์ด micro SD (ไม่มีในชุด); การเล่นวิดีโอที่บันทึก; รองรับการบีบอัด H.265, H.264, MJPEG

แอปพลิเคชันมือถือและการใช้งานกล้อง

แบตเตอรี่ Li-Ion 7.4 V / 3350 mAh; อะแดปเตอร์ภายนอก 12 V DC / 2 A (รวมในชุด)

มัลติมีเดียและการบันทึกข้อมูล

สูงสุด 6 ชั่วโมงเมื่อชาร์จเต็ม

แหล่งจ่ายไฟ

อุณหภูมิ: -10 °C ... 50 °C; ความชื้น: 30 % ... 90 %

เวลาการใช้งาน

น้ำหนัก: 0.42 กก.; ขนาด: 184 x 110 x 40 มม.

สภาพแวดล้อมการทำงาน

โปแลนด์, อังกฤษ, เยอรมัน, ฝรั่งเศส, สเปน, รัสเซีย, บัลแกเรีย, เช็ก, โปรตุเกส, ตุรกี, อิตาลี

พารามิเตอร์ทางกายภาพ

1x เครื่องทดสอบ CS-H7-50H 1x อะแดปเตอร์ 12V/2A 1x แบตเตอรี่ (ติดตั้งในเครื่อง) 1x ชุดสายทดสอบ 1x คู่มือการใช้งาน

ภาษาที่รองรับ

ขนาดและน้ำหนัก

ขนาดผลิตภัณฑ์: 40 x 184 x 110 มม. (ลึก x กว้าง x สูง)

ขนาดบรรจุภัณฑ์: 100 x 260 x 145 มม. (ลึก x กว้าง x สูง)

น้ำหนักผลิตภัณฑ์: 420 กรัม

น้ำหนักรวมบรรจุภัณฑ์: 1120 กรัม
