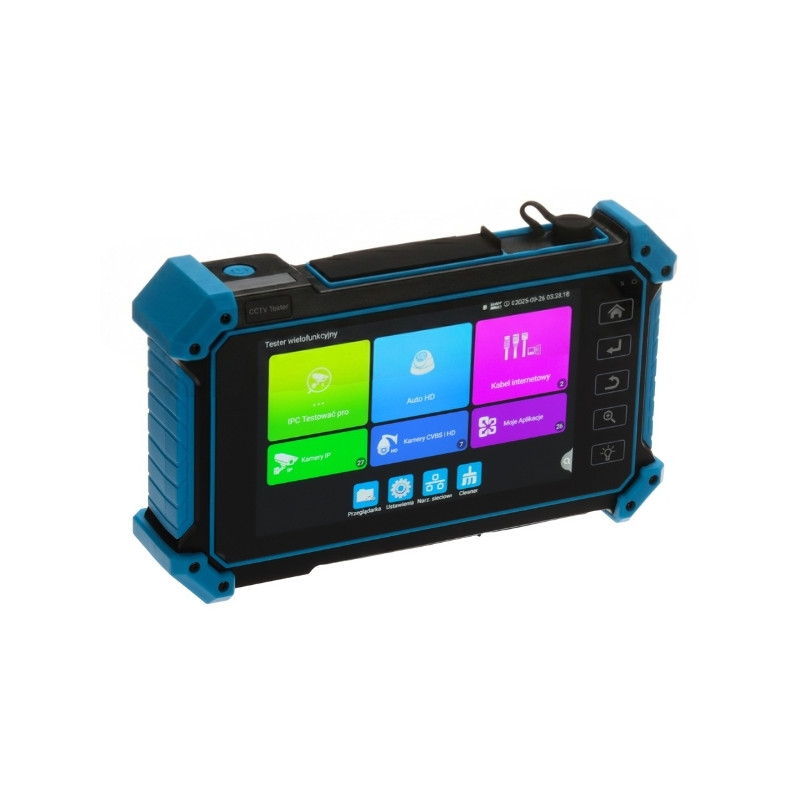

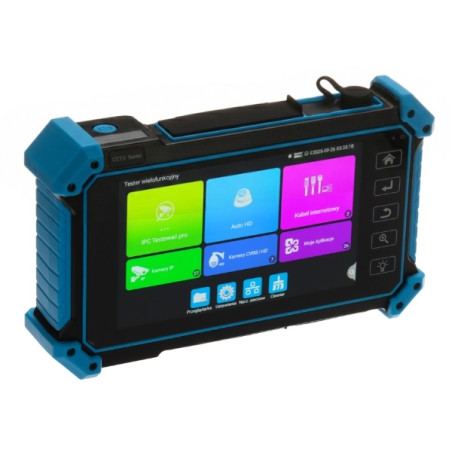

专业服务型IP AHD CVI TVI CVBS摄像机测试仪 5英寸LCD显示屏 4K ONVIF PoE TDR Wi-Fi Android 10

型号: Delta CS-H7-50H

EAN: 6931240077573 SKU: 931077573

• 支持IP系统 (4K), AHD, HD-CVI, HD-TVI (8 Mpx) 以及 CVBS (PAL/NTSC)
• 5英寸电容式触摸屏，分辨率为 1920 x 1080 px
• 可直接为摄像机供电: DC 12V 或 PoE (48V)
• 内置Android 10操作系统，支持Chrome浏览器
• TDR时域反射计，用于精确定位UTP电缆断点
• 集成2.4 GHz Wi-Fi模块，用于测试无线摄像机
• 支持ONVIF协议以及专用的海康威视(Hikvision)和大华(Dahua)工具
• 支持LAN连接监控、IP地址扫描及PING功能
• 支持视频和图像存储到Micro SD卡，并具备即时回放功能
• 内置LED手电筒，方便在光线不足环境下工作

描述

这款专业的多功能服务测试仪CS-H7-50H是每位工业电视系统安装人员不可或缺的工具。该设备旨在实现最大程度的通用性，支持最流行的视频标准，包括IP（高达4K分辨率）、AHD、HD-CVI和HD-TVI（高达800万像素），以及经典的模拟CVBS信号。它配备了清晰的5英寸电容式触摸屏，分辨率高达1920x1080像素，允许在安装现场直接进行精确的图像预览和摄像机参数配置。

规格

AHD: 8 Mpx; HD-CVI: 8 Mpx; HD-TVI: 8 Mpx; TCP/IP: 4K UHD; CVBS: PAL / NTSC

该测试仪的核心优势在于其作为移动电源的能力，提供DC 12V/3A输出及PoE标准支持（48V，25.5W），这使得在安装过程中无需接入永久电源即可启动摄像机。设备运行在现代Android 10系统下，结合内置的2.4 GHz Wi-Fi模块，开启了广泛的诊断可能性。附加工具如用于定位UTP电缆故障的TDR反射计、IP地址扫描仪、PING链路测试以及内置手电筒，使该型号成为集于一体的完整工具套件。得益于坚固的结构和较长的电池续航时间（最长可达6小时），CS-H7-50H测试仪显著加快了现代监控系统的调试和维修过程。

5英寸 - 电容式触摸屏，分辨率 1920 x 1080 px，图形菜单

视频标准与分辨率

1x BNC接口 (AHD/CVI/TVI/CVBS), 1x HDMI, 1x VGA, 1x Mini Jack (音频输入)

显示屏与操作

2x LAN接口 (支持摄像机和PoE交换机), 2.4 GHz Wi-Fi模块

视频与音频输入

RS-485串行端口; 支持超过30种协议，包括: Pelco-D, Pelco-P, SAMSUNG, PANASONIC, HIKVISION, DAHUA; 波特率: 150 - 115200 b/s

网络通信

UTP或电话线连通性测试 (RJ-45); TDR反射计 (用于检测和定位UTP电缆断点)

控制与协议

DC 12 V / 3 A; PoE 48 V (LAN), 最大功率 25.5 W

电缆诊断

Android 10; 内置Google Chrome浏览器; 工具: 比特率计算器, RS-485数据监控, PING (ICMP), IP扫描仪, 交换机端口检测

电源输出 (Power Source)

设备运行在Android 10操作系统上，支持安装并流畅运行用于监控系统预览和配置的高级应用。预装的软件如iVMS-4500 HD, gDMSS HD Lite 或 XMEye 允许直接连接到领先制造商（海康威视、大华）的录像机和摄像机。这些应用程序提供完整功能，包括实时预览、录像回放和流媒体参数配置。通过Google Chrome浏览器，用户可以完全访问设备的Web界面，这对于网络诊断和高级图像功能设置至关重要。此外还提供以下工具: EZView, Fseye, UNV Test Tool, HuaWei Tool.

系统软件

视频和图像存储到Micro SD卡（不含）; 录像回放; 支持压缩格式 H.265, H.264, MJPEG

移动应用与摄像机操作

锂离子电池 7.4 V / 3350 mAh; 外部电源适配器 12 V DC / 2 A (已包含)

多媒体与数据存储

充满电后最长使用时间可达 6 小时

设备电源

温度: -10 °C ... 50 °C; 湿度: 30 % ... 90 %

工作时长

重量: 0.42 kg; 尺寸: 184 x 110 x 40 mm

工作环境

波兰语, 英语, 德语, 法语, 西班牙语, 俄语, 保加利亚语, 捷克语, 葡萄牙语, 土耳其语, 意大利语

物理参数

1x CS-H7-50H 测试仪

1x 12V/2A 电源适配器

1x 电池 (已安装)

1x 测试导线套件

1x 用户手册

支持语言

尺寸与重量

产品尺寸: 40 x 184 x 110 mm (深 x 宽 x 高)

包装尺寸: 100 x 260 x 145 mm (深 x 宽 x 高)

产品重量: 420 g

包装总重: 1120 g
