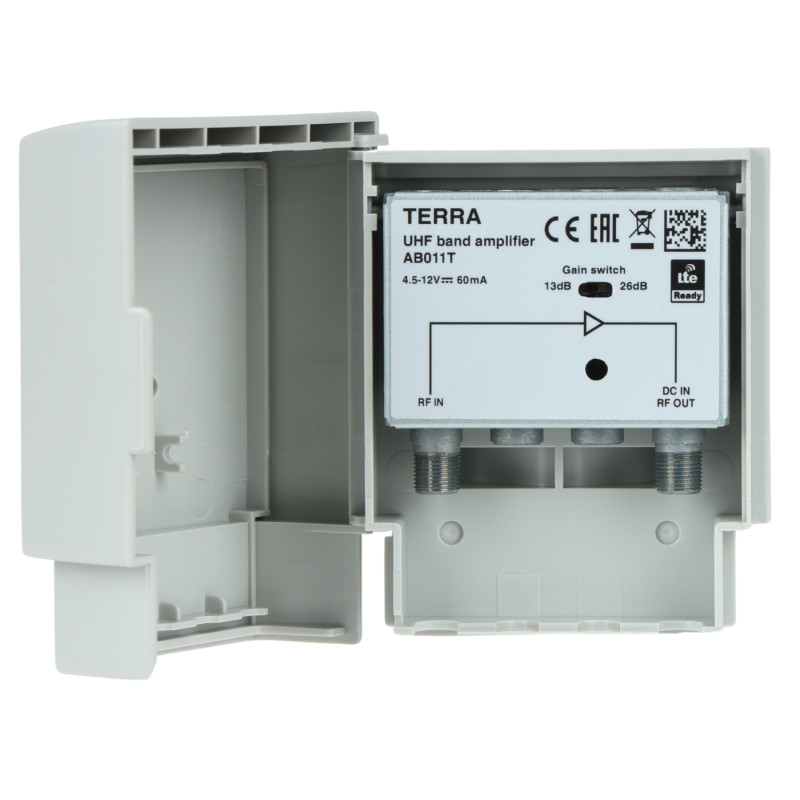

Mastmonterad antennförstärkare DVB-T2 LTE 470-694MHz 26dB 5V-12V

Modell: TERRA AB-011T

EAN: 6931240017784 SKU: 931017784

• Avsedd för individuella installationer och mindre gemensamma system
• Maximal utgångssignalnivå 108 dBµV
• Låg strömförbrukning på endast 60 mA
• Strömförsörjning med 5V (DVB-T-kompatibel) eller 12V
• Inbyggt LTE-filter som eliminerar störningar från mobilbandet
• Valbar förstärkning: 13 dB eller 26 dB
• Robust, gjutet skärmat hölje inuti ett plastskydd
• Brett driftstemperaturområde från -20°C till +50°C

Beskrivning

Mastförstärkaren AB-011T från det välkända märket Terra är en professionell lösning designad för moderna markbundna DVB-T- och DVB-T2-TV-installationer. Denna enhet är idealisk för individuella installationer, såsom enfamiljshus, och i mindre gemensamma system som betjänar upp till ett dussin abonnentuttag. Tack vare den höga maximala utgångssignalnivån på hela 108 dBµV garanterar förstärkaren en stabil och tydlig bild- och ljudmottagning även vid betydande signalförgrening till många mottagare.

En av de viktigaste fördelarna med denna modell är den extremt låga strömförbrukningen på endast 60 mA. Detta är möjligt tack vare användningen av ett innovativt elektroniskt system som drivs med 5 V, vilket är helt i linje med DVB-T-standarden (EN 300 744). I praktiken innebär detta att förstärkaren kan strömförsörjas direkt från tunern eller TV:n, vilket eliminerar behovet av att installera ytterligare nätaggregat och förenklar hela installationen avsevärt, vilket minskar kostnader och kabeldragning.

Enheten har ett inbyggt LTE-filter som effektivt eliminerar störningar från mobiltelefoniband (inklusive 5G), vilket säkerställer problemfri mottagning under svåra urbana förhållanden. Ett robust, gjutet hölje placerat inuti ett kompakt plasthölje skyddar elektroniken mot väderpåverkan, vilket möjliggör säker montering direkt på antennmasten. Möjligheten att växla förstärkningen mellan 13 dB och 26 dB möjliggör exakt anpassning av driftparametrarna till ingångssignalens styrka på den aktuella platsen.

Produktfördelar:

- Hög förstärkning upp till 26 dB med stegvis justering.

- Mycket lågt brusvärde under 1,3 dB.

- 5V strömförsörjning direkt från DVB-T-mottagaren eller 12V från en nätadapter.

- Effektivt skydd mot LTE/5G-störningar.

- Väderbeständigt yttre hölje.

- Enkel montering på masten med det medföljande bandet.

Specifikation

Frekvensområde

470 MHz ... 694 MHz - täcker hela UHF-bandet avsett för markbunden TV efter införandet av den digitala utdelningen

Förstärkning

13 dB / 26 dB - möjligheten att välja förstärkningsnivå med en inbyggd omkopplare möjliggör optimal anpassning till lokala förhållanden

Brusvärde

< 1,3 dB - mycket låg egenbrusnivå garanterar hög signalkvalitet även vid låg ingångsnivå

Returdämpning

> 10 dB - säkerställer stabil drift och minimerar signalreflektioner inuti antenninstallationen

Antal ingångar/utgångar

1 antenningång / 1 signalutgång - standardkonfiguration för mastförstärkare

Maximal utgångsnivå (IMA3 60dB)

108 dBµV - möjliggör strömförsörjning av en omfattande heminstallation bestående av många abonnentuttag

Skärmning

Full metallskärmning - gjutet hölje ger hög motståndskraft mot externa elektromagnetiska störningar

LTE-filter

Inbyggt LTE 700-filter - skär effektivt bort bandet över 700 MHz, vilket eliminerar störningar från 5G- och LTE-nätverkssändare

Impedans

75 Ω - standard vågimpedans för TV- och radiosystem

Kontakttyp

F-kontakter - säkerställer en säker och hållbar mekanisk och elektrisk anslutning med standardkontakter

Höljets konstruktion

Dubbelt hölje - internt metallhölje (gjutet) och externt hölje av UV-beständig plast

Montering

Universell - anpassad för montering på antennmast med ett band eller direkt på väggen med skruvar

Driftstemperatur

-20 °C ... 50 °C - brett temperaturområde möjliggör problemfri drift under svåra utomhusförhållanden året runt

Strömförsörjning

4,5 V ... 12 V DC / 60 mA - möjlighet till strömförsörjning direkt från DVB-T-tuner (5V) eller från en extern strömförsörjning (12V) via koaxialkabel

Garanti

2 år - full tillverkargaranti för slutanvändaren utförd av auktoriserad service

Innehåll

1x Mastförstärkare AB-011T

1x Spännband för montering på mast

1x Bruksanvisning

Mått, Vikt

Produktmått: 44 x 106 x 88 mm (Djup x Bredd x Höjd)

Förpackningsmått: 50 x 115 x 95 mm (Djup x Bredd x Höjd)

Produktvikt: 172 g

Vikt med förpackning: 196 g
