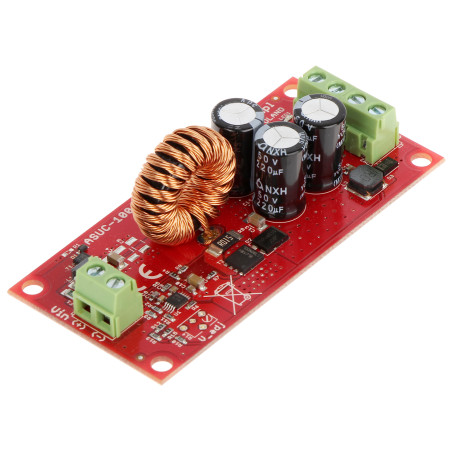

DC/DC zvyšujúci menič napätia 10-30V na 48V 120W napájací modul stabilizátor napätia

Model: ATTE ASUC-100-480-OF

EAN: 6931240075111 SKU: 931075119

• Typ meniča: Zvyšujúci napätie (Step-up) DC/DC
• Široký rozsah vstupného napätia: 10V ... 30V DC
• Stabilné výstupné napätie: 48V DC
• Maximálny výstupný výkon: do 120W (pri 24V vstupe)
• Vysoký výstupný prúd: do 2.5A
• Ochrana proti prepólovaniu vstupu
• Konštrukcia Open Frame uľahčujúca zabudovanie
• Dva napájacie výstupy pre jednoduchšiu distribúciu výkonu
• Vysoká energetická účinnosť systému
• Dlhá záručná doba: 3 roky

Popis

Modul meniča ASUC-100-480-OF je pokročilé elektronické zariadenie typu DC/DC step-up, navrhnuté na presné zvyšovanie jednosmerného napätia. Je to ideálne riešenie pre profesionálne IP monitorovacie systémy a telekomunikačné inštalácie, kde je potrebné získať stabilné napätie 48V DC z typických 12V alebo 24V zdrojov, ako sú akumulátory alebo záložné zdroje. Vďaka širokému rozsahu vstupného napätia (10-30V) je modul mimoriadne univerzálny a umožňuje napájanie zariadení štandardu PoE priamo zo systémov s nižším napätím.

Kľúčovou výhodou produktu je jeho vysoká prúdová zaťažiteľnosť dosahujúca 2.5A a pôsobivý výstupný výkon až 120W (pri 24V vstupe). Konštrukcia typu Open Frame (bez krytu) bola optimalizovaná na integráciu do väčších systémov, rozvádzačov alebo inštalačných krabíc, čo výrazne šetrí miesto. Modul sa vyznačuje veľmi nízkym vyžarovaním tepla vďaka vysokej energetickej účinnosti, čo sa premieta do dlhej a bezporuchovej prevádzky aj v náročných podmienkach.

Bezpečnosť inštalácie zaručuje vstavaná ochrana proti prepólovaniu vstupného napätia, čo eliminuje riziko poškodenia modulu počas montáže. Produkt bol vyrobený z komponentov najvyššej kvality, čo potvrdzuje až 3-ročná záruka výrobcu. Výberom ASUC-100-480-OF získate istotu stabilného napájania pre svoje sieťové zariadenia, kamery a iné prijímače vyžadujúce napätie 48V pri súčasnom zachovaní jednoduchosti a ekonomiky celého systému záložného napájania.

Špecifikácia

Typ zariadenia

Modul zvyšujúceho DC/DC meniča napätia (Step-up)

Počet napájacích vstupov

1 vstup DC

Počet napájacích výstupov

2 výstupy DC (paralelné)

Vstupné napätie

Rozsah od 10 V do 30 V DC (jednosmerný prúd)

Výstupné napätie

Konštantné 48 V DC (tolerancia v súlade s technickou špecifikáciou)

Regulácia napätia

Bez možnosti regulácie výstupného napätia (konštantné 48V)

Maximálny výstupný prúd

2.5 A (maximálne celkové zaťaženie)

Maximálny výstupný výkon

120 W pri vstupnom napätí 24 V DC; 80 W pri vstupnom napätí 12 V DC

Elektronické ochrany

Ochrana proti prepólovaniu vstupného napätia (chráni obvod pred chybným pripojením)

Mechanická konštrukcia

Typ Open Frame (modul na zabudovanie), bez vonkajšieho ochranného krytu

Účinnosť systému

Vysoká účinnosť konverzie energie minimalizujúca zahrievanie modulu

Použitie

CCTV IP systémy, PoE napájanie, telekomunikačné systémy, priemyselná automatizácia

Prevádzkové podmienky

Určené na prevádzku vo vnútri krytov alebo miestností (IP00)

Záruka a výrobca

Výrobca: ATTE; Záručná doba: 3 roky (36 mesiacov)

Softvér

Zariadenie je čisto hardvérový modul. Nemá vstavaný firmvér ani digitálne rozhranie na správu. Funguje na princípe analógovo-digitálnej impulznej konverzie jednosmerného napätia. Vďaka absencii nutnosti softvérovej konfigurácie je modul pripravený na prevádzku ihneď po správnom pripojení napájacích vodičov v súlade s polaritou popísanou na lamináte dosky plošných spojov.

Obsah

1x Modul meniča ASUC-100-480-OF

1x Súprava montážnych / dištančných stĺpikov

Rozmery, Hmotnosť

Rozmery produktu: 27 x 83 x 39 mm (Hĺb. x Šír. x Výš.)

Rozmery balenia: 50 x 125 x 85 mm (Hĺb. x Šír. x Výš.)

Hmotnosť produktu: 37 g

Hmotnosť s balením: 71 g
