Conjunto de regulação atuador de válvula misturadora controlador climático de válvula de 3 e 4 vias aquecimento central

Modelo: TECH / AFRISO ZESTAW_000309

EAN: 6931240013496 SKU: 931213494

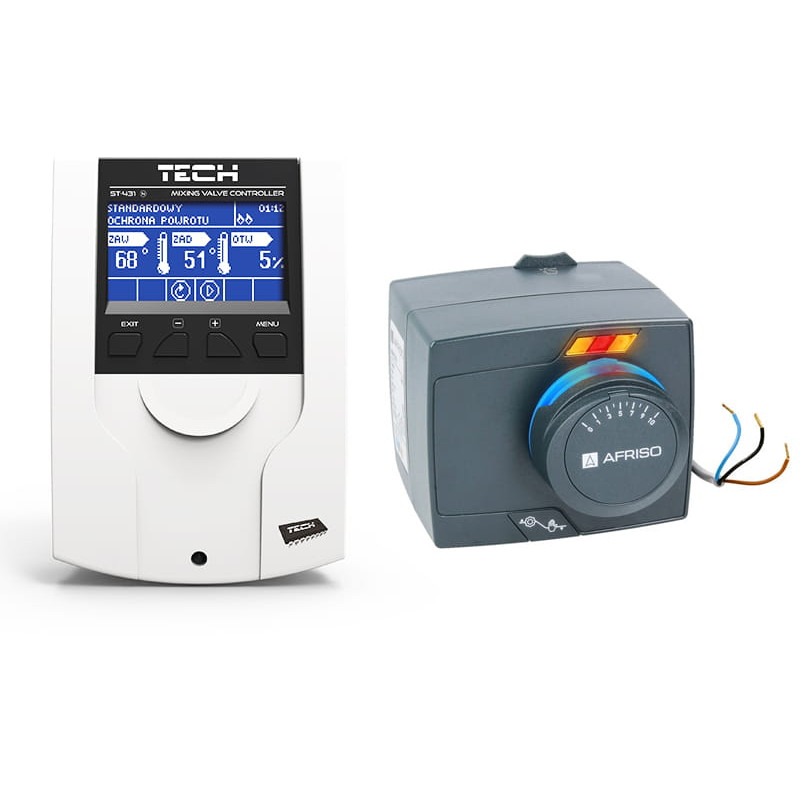

• Conjunto completo: atuador ARM 343 + controlador TECH I-1
• Controlo suave de válvula de três ou quatro vias
• Controlo climático e semanal avançado
• Proteção da temperatura de retorno para proteger a caldeira contra corrosão
• Sistema de montagem ProClick - instalação do atuador sem ferramentas
• Possibilidade de controlo remoto via módulo de internet (eModul)
• Compatibilidade com termostato ambiente (RS ou binário)
• Proteção contra sobreaquecimento da água na caldeira
• Inclui conjunto de sensores: caldeira, válvula, retorno e climático
• Visor LCD legível com menu intuitivo

Descrição

O conjunto de regulação apresentado é uma solução completa dedicada à gestão precisa da temperatura em sistemas de aquecimento modernos. O conjunto inclui um atuador de alta classe para válvulas misturadoras rotativas e um controlador climático avançado, que constitui o cérebro de todo o sistema. Graças à utilização do controlo climático, o sistema ajusta automaticamente a temperatura da água na instalação às condições externas, o que se traduz em poupanças de energia significativas e maior conforto térmico para os residentes.

Especificação

O atuador, equipado com o inovador sistema de montagem ProClick, permite a instalação sem ferramentas, o que acelera significativamente os trabalhos de montagem. O dispositivo possui LEDs legíveis que indicam a direção de rotação e um botão conveniente para o modo manual. O conjunto foi concebido a pensar na fiabilidade e na operação intuitiva, tornando-o a escolha ideal para instaladores e utilizadores finais que procuram soluções profissionais no campo da automação de aquecimento. O conjunto contém todos os sensores necessários, incluindo o sensor externo, o que permite o arranque imediato do sistema após a montagem. Graças à possibilidade de expansão com módulos de internet, o utilizador obtém controlo total sobre o aquecimento doméstico a partir de um smartphone.

A principal vantagem do conjunto é a sua versatilidade – pode operar tanto radiadores padrão como sistemas de aquecimento por piso radiante, funcionando como um regulador de temperatura constante ou climático. O controlador oferece um programa semanal extenso, permitindo programar diferentes temperaturas para dias e horas específicos. Uma função de segurança fundamental é a proteção da temperatura de retorno, que protege eficazmente a caldeira contra a corrosão de baixa temperatura, aumenta a sua eficiência e prolonga a vida útil de toda a fonte de calor.

Tipo de dispositivo

Conjunto de regulação para válvulas misturadoras

Alimentação

230 V AC / 50 Hz

Modelo do controlador

TECH I-1 (sucessor do modelo ST-431N)

Modelo do atuador

6 Nm

AFRISO ARM 343 ProClick (1434310)

120 segundos

Binário do atuador

Tipo de controlo do atuador

Tempo de rotação do atuador em 90°

3 pontos

Comprimento do cabo do atuador

2 m (com ficha sob a tampa)

Funções do controlador

Controlo suave de válvula de 3 ou 4 vias, controlo da bomba da válvula, controlo climático, controlo semanal

Possibilidade de expansão

Suporte para duas válvulas adicionais através de módulos i-1m, i-1 ou ST-61v4

Comunicação e controlo remoto

Possibilidade de ligar o módulo de internet ST-505 ou WIFI RS; gestão via aplicação eModul

Proteções técnicas

Proteção da temperatura de retorno, proteção contra sobreaquecimento da fonte de calor (descarga de emergência), proteção contra ebulição

Compatibilidade com termostato

Suporte para termostato ambiente com comunicação RS ou binária

Interface do utilizador

Visor LCD, LEDs no atuador indicando a direção de rotação e o estado do interruptor

Montagem do atuador

Sistema ProClick - montagem em válvulas ARV ProClick sem ferramentas e adaptadores

Software e interface

O dispositivo possui uma interface de utilizador avançada baseada num visor LCD legível, que permite a configuração completa dos parâmetros de funcionamento da instalação. O sistema eModul permite o acesso remoto ao controlador a partir de qualquer lugar do mundo utilizando o módulo de internet. O utilizador pode monitorizar a temperatura de todos os sensores em tempo real, alterar a temperatura definida da válvula e editar o horário semanal. A interface web e móvel oferece gráficos de funcionamento claros, histórico de temperaturas e notificações imediatas de estados de alarme, o que aumenta significativamente a segurança e o conforto de utilização do sistema de aquecimento. O software seleciona automaticamente os parâmetros de abertura da válvula com base nas leituras do sensor climático e na curva de aquecimento selecionada, o que otimiza o consumo de combustível. Além disso, o algoritmo de controlo tem em conta a inércia térmica do edifício e a colaboração com o termostato ambiente, o que permite manter o conforto térmico ideal sem sobreaquecer as divisões. O sistema também permite a configuração da proteção de retorno, o que é crucial para proteger as caldeiras de combustível sólido contra a corrosão.

Conteúdo

1x Controlador principal TECH I-1 com visor LCD

1x Atuador elétrico AFRISO ARM 343 ProClick

1x Sensor climático externo

1x Sensor de temperatura da caldeira

1x Sensor de temperatura da válvula

1x Sensor de temperatura de retorno

1x Cabo de comunicação RS

1x Chicote de cabos de alimentação

1x Elementos de montagem (caixa de parede)

1x Manual de instruções e cartão de garantia

Dimensões, Peso

Dimensões do produto: 150 x 150 x 100 mm (Prof. x Larg. x Alt.)

Dimensões da embalagem: 160 x 260 x 180 mm (Prof. x Larg. x Alt.)

Peso do produto: 1350 g

Peso com embalagem: 1650 g
