Reguliavimo rinkinys maišymo vožtuvo pavara orų sąlygų valdiklis 3-eigis 4-eigis vožtuvas CO maišytuvas grindinis šildymas

Modelis: TECH / AFRISO ZESTAW_000309

EAN: 6931240013496 SKU: 931213494

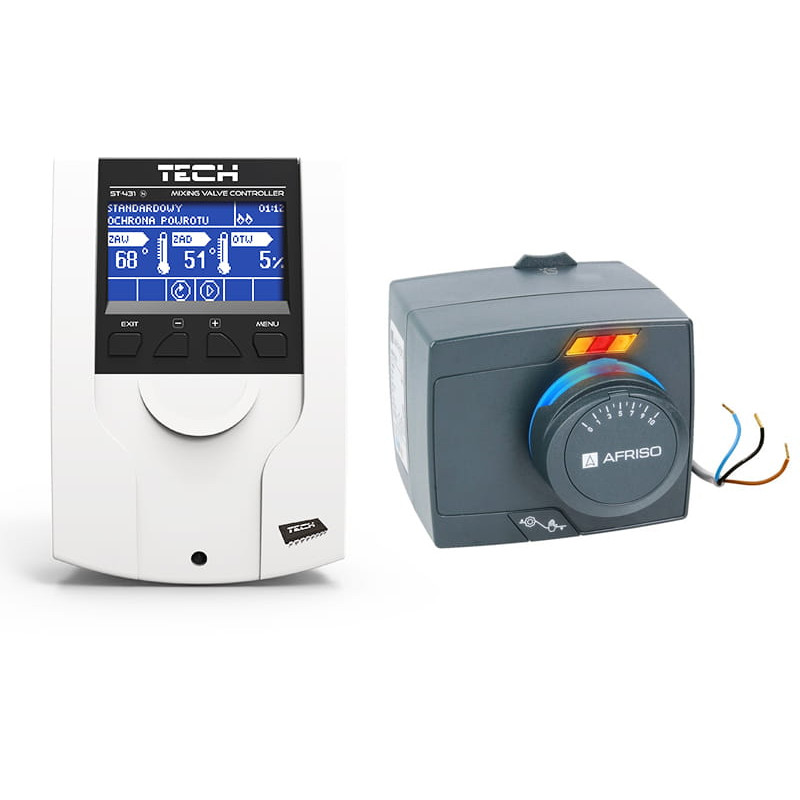

• Pilnas rinkinys: pavara ARM 343 + valdiklis TECH I-1
• Sklandus trieigio arba ketureigio vožtuvo valdymas
• Pažangus orų sąlygų ir savaitinis valdymas
• Grįžtamosios temperatūros apsauga, sauganti katilą nuo korozijos
• ProClick montavimo sistema - pavaros montavimas be įrankių
• Nuotolinio valdymo galimybė per interneto modulį (eModul)
• Suderinamumas su kambario termostatu (RS arba dviejų padėčių)
• Apsauga nuo vandens užvirimo katile
• Rinkinyje jutiklių komplektas: katilo, vožtuvo, grįžtamosios linijos ir lauko temperatūros
• Aiškus LCD ekranas su intuityviu meniu

Aprašymas

Pateiktas reguliavimo rinkinys yra pilnas sprendimas, skirtas tiksliam temperatūros valdymui šiuolaikinėse šildymo sistemose. Rinkinį sudaro aukštos klasės pavara sukamiesiems maišymo vožtuvams ir pažangus orų sąlygų valdiklis, kuris yra visos sistemos smegenys. Dėl orų sąlygų valdymo sistemos, ji automatiškai pritaiko vandens temperatūrą sistemoje prie lauko sąlygų, o tai užtikrina didelį energijos taupymą ir didesnį gyventojų šiluminį komfortą.

Pagrindinis rinkinio privalumas yra jo universalumas – jis gali aptarnauti tiek standartinius radiatorius, tiek grindinio šildymo sistemas, veikdamas kaip pastovios temperatūros arba orų sąlygų reguliatorius. Valdiklis siūlo išplėstinę savaitinę programą, leidžiančią programuoti skirtingas temperatūras atskiroms dienoms ir valandoms. Svarbi saugos funkcija yra grįžtamosios temperatūros apsauga, kuri efektyviai apsaugo katilą nuo žemos temperatūros korozijos, padidina jo efektyvumą ir prailgina viso šilumos šaltinio tarnavimo laiką.

Pavara su inovatyvia ProClick montavimo sistema leidžia atlikti montavimą be įrankių, o tai žymiai pagreitina montavimo darbus. Įrenginys turi aiškius LED indikatorius, informuojančius apie sukimosi kryptį, ir patogų rankenėlę rankiniam režimui. Viskas suprojektuota siekiant patikimumo ir intuityvaus valdymo, todėl šis rinkinys yra idealus pasirinkimas montuotojams ir galutiniams vartotojams, ieškantiems profesionalių šilumos automatikos sprendimų. Rinkinyje yra visi reikalingi jutikliai, įskaitant lauko jutiklį, kas leidžia nedelsiant paleisti sistemą po montavimo. Dėl galimybės išplėsti interneto moduliais, vartotojas gauna pilną namų šilumos kontrolę išmaniojo telefono pagalba.

Specifikacija

Įrenginio tipas

Reguliavimo rinkinys maišymo vožtuvams

Maitinimas

230 V AC / 50 Hz

Valdiklio modelis

TECH I-1 (modelio ST-431N įpėdinis)

Pavaros modelis

AFRISO ARM 343 ProClick (1434310)

Pavaros sukimo momentas

6 Nm

Pavaros sukimosi laikas 90° kampu

120 sekundžių

Pavaros valdymo tipas

3-taškis

Pavaros laido ilgis

2 m (su kištuku po dangteliu)

Valdiklio funkcijos

Sklandus 3 arba 4-eigio vožtuvo valdymas, vožtuvo siurblio darbo valdymas, orų sąlygų valdymas, savaitinis valdymas

Išplėtimo galimybė

Dviejų papildomų vožtuvų aptarnavimas per i-1m, i-1 arba ST-61v4 modulius

Ryšys ir nuotolinis valdymas

Galimybė prijungti interneto modulį ST-505 arba WIFI RS; valdymas per eModul programėlę

Techninės apsaugos priemonės

Grįžtamosios temperatūros apsauga, apsauga nuo šilumos šaltinio perkaitimo (avarinis išmetimas), apsauga nuo užvirimo

Suderinamumas su termostatu

Kambario termostato su RS ryšiu arba dviejų padėčių valdymas

Vartotojo sąsaja

LCD ekranas, LED diodai ant pavaros, rodantys sukimosi kryptį ir jungiklio būseną

Pavaros montavimas

ProClick sistema - montavimas ant ARV ProClick vožtuvų be įrankių ir adapterių

Programinė įranga ir sąsaja

Įrenginys turi pažangią vartotojo sąsają, pagrįstą aiškiu LCD ekranu, kuris leidžia pilnai konfigūruoti sistemos darbo parametrus. eModul sistema suteikia nuotolinę prieigą prie valdiklio iš bet kurios pasaulio vietos naudojant interneto modulį. Vartotojas gali stebėti visų jutiklių temperatūrą realiu laiku, keisti nustatytą vožtuvo temperatūrą ir redaguoti savaitinį tvarkaraštį. Žiniatinklio ir mobilioji sąsaja siūlo aiškias darbo diagramas, temperatūros istoriją ir momentinius pranešimus apie pavojaus būsenas, kas žymiai padidina šildymo sistemos saugumą ir naudojimo komfortą. Programinė įranga automatiškai parenka vožtuvo atidarymo parametrus remiantis orų jutiklio rodmenimis ir pasirinkta šildymo kreive, kas optimizuoja kuro sąnaudas. Be to, valdymo algoritmas atsižvelgia į pastato šiluminę inerciją ir bendradarbiavimą su kambario termostatu, kas leidžia išlaikyti idealų šiluminį komfortą neperkaitinant patalpų. Sistema taip pat leidžia konfigūruoti grįžtamosios linijos apsaugą, kas yra itin svarbu apsaugant kietojo kuro katilus nuo korozijos.

Turinys

1x Pagrindinis valdiklis TECH I-1 su LCD ekranu

1x Elektrinė pavara AFRISO ARM 343 ProClick

1x Lauko orų jutiklis

1x Katilo temperatūros jutiklis

1x Vožtuvo temperatūros jutiklis

1x Grįžtamosios linijos temperatūros jutiklis

1x RS ryšio kabelis

1x Maitinimo laidų pluoštas

1x Montavimo elementai (sieninis korpusas)

1x Naudojimo instrukcija ir garantinė kortelė

Matmenys, Svoris

Produkto matmenys: 150 x 150 x 100 mm (G x P x A)

Pakuotės matmenys: 160 x 260 x 180 mm (G x P x A)

Produkto svoris: 1350 g

Svoris su pakuote: 1650 g
