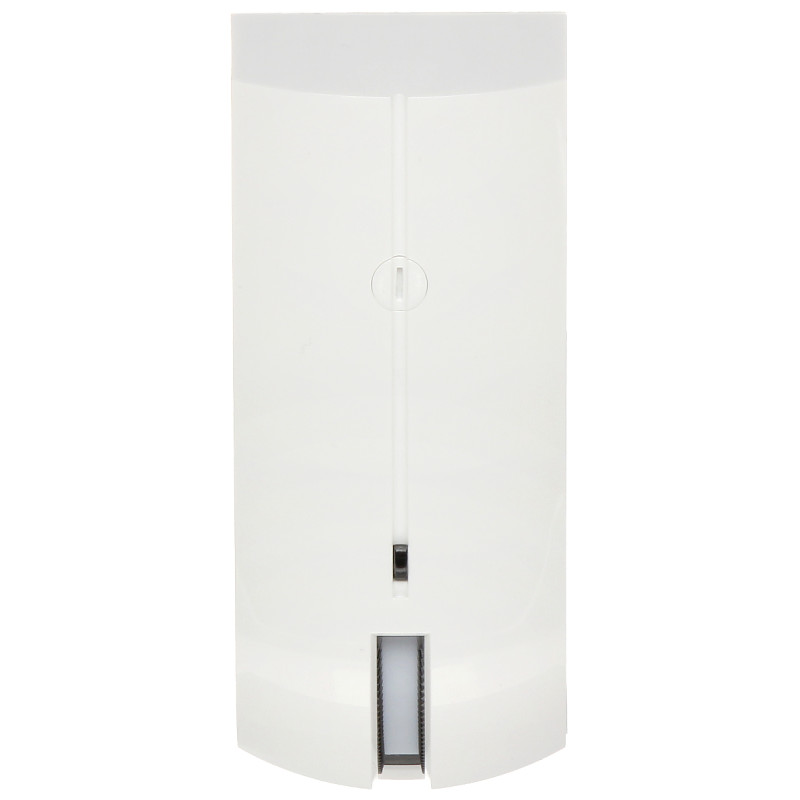

Detector de cortina externo dual PIR+MW Grade 3 barreira de micro-ondas sensor de movimento IP54

Modelo: SATEL AGATE

EAN: 6931240052402 SKU: 931052400

• Conformidade com a norma EN 50131-2-4 para Grade 3 (alta segurança)
• Caminho de detecção dual: infravermelho passivo (PIR) e micro-ondas (MW 24.125 GHz)
• Antimáscara IR ativo que detecta tentativas de obstruir ou pintar a lente
• Característica de detecção tipo cortina - ideal para proteger paredes e aberturas de janelas
• Alto grau de proteção IP54 permitindo instalação diretamente no exterior
• Algoritmo de detecção digital com compensação avançada de temperatura
• Imunidade total às condições atmosféricas adversas (chuva, neve, vento)
• Função integrada de controle de zona de aproximação (proteção abaixo do detector)
• Sinalização LED tripla: verde (MW), azul (PIR), vermelho (Alarme)
• Proteção antiviolação abrangente contra abertura da caixa e remoção da superfície

Descrição

O SATEL AGATE é um detector de cortina externo profissional que combina duas tecnologias de detecção avançadas: infravermelho passivo (PIR) e micro-ondas (MW). O dispositivo foi projetado para o mais alto nível de segurança, confirmado pela conformidade com a rigorosa norma EN 50131-2-4 para o Grau 3 (Grade 3). Graças a isso, é ideal para a proteção de locais de alto risco, como bancos, museus ou joalherias, onde são exigidas confiabilidade e precisão de operação.

Especificação

Uma função inovadora é o antimáscara IR ativo, que detecta tentativas de cobrir ou pintar a lente do detector, informando o sistema sobre sabotagem. A caixa robusta com grau de proteção IP54 protege a eletrônica contra umidade e sujeira. O detector também possui compensação digital de temperatura avançada, ajustando a sensibilidade às condições ambientais, o que é fundamental para a instalação externa. A ampla faixa de temperatura de operação de -40°C a +55°C garante que o AGATE funcione em todas as condições climáticas.

A vantagem do detector AGATE é a sua característica única de detecção em forma de cortina, que permite a proteção eficaz de faixas estreitas de terreno, por exemplo, ao longo de paredes de edifícios, perto de janelas ou portões. O uso de um caminho de detecção duplo reduz significativamente o risco de falsos alarmes que poderiam ser causados por fatores atmosféricos. O dispositivo é totalmente resistente à chuva, neve, neblina e rajadas fortes de vento, o que garante um funcionamento estável na classe ambiental IIIa.

Dispositivo destinado ao uso externo em sistemas profissionais de detecção de intrusão e roubo. É ideal para proteção perimetral, vigilância de fachadas de edifícios, janelas, portas e portões de garagem.

A instalação e configuração do dispositivo são extremamente simples graças à sinalização LED clara (cores verde, vermelho, azul) e potenciômetros de precisão para ajustar a sensibilidade de ambos os caminhos de detecção. O AGATE é sinônimo de confiabilidade no setor de sistemas de segurança, oferecendo ao usuário tranquilidade e certeza de que a área protegida está sob cuidado profissional constante.

Tecnologia dual que combina infravermelho passivo (PIR) com piroelemento duplo e um caminho de micro-ondas (MW) operando em alta frequência de 24.125 GHz, o que garante resistência extrema a alarmes falsos.

Aplicação e Finalidade

Conformidade com as normas EN 50131-2-4 e EN 50131-1 para Grau 3. Produto autorizado para uso em instalações de alto risco de intrusão (por exemplo, bancos, joalherias).

Tecnologia de Detecção

O alcance máximo de detecção é de até 14 metros. A característica do feixe é estreita e mede 10 graus, criando uma barreira densa do tipo cortina vertical.

Grau de Segurança (Grade)

A altura ideal de instalação do dispositivo é de 2,4 metros. A velocidade detectável de movimento do intruso varia de 0,3 m/s a 3 m/s.

Alcance e Ângulo de Detecção

O ajuste independente da sensibilidade para ambos os caminhos (PIR e MW) é realizado por meio de potenciômetros integrados, permitindo um ajuste preciso às especificidades do local de instalação.

Instalação Recomendada

Antimáscara de infravermelho (IR) ativo que opera em modo contínuo, detectando tentativas de desativar o detector cobrindo-o com qualquer material ou substância.

Ajuste de Sensibilidade

Sistema avançado de LEDs: Verde (4s) informa a ativação do caminho de micro-ondas, Azul (4s) sobre o caminho PIR, enquanto o Vermelho (2s) sinaliza o estado de alarme.

Sistema de Antimáscara

Classe ambiental IIIa conforme EN 50130-5. O dispositivo opera de forma estável na faixa extrema de temperatura de -40°C a +55°C. Grau de proteção da carcaça IP54.

Sinalização de Estado

A tensão de alimentação é de 12V DC (corrente contínua). O consumo de corrente em modo de espera e operação não excede 25 mA. Saída de alarme tipo NC (normalmente fechado).

Condições de Operação e Ambiente

Contato antiviolação que protege contra abertura não autorizada da caixa do detector e contra tentativa de remoção do dispositivo da superfície de montagem.

Parâmetros Elétricos

Compensação digital de temperatura avançada, que modifica automaticamente os limites de detecção dependendo da temperatura ambiente, mantendo uma eficácia constante.

Proteções Antiviolação

EN 50130-4, EN 50130-5, EN 50131-1, EN 50131-2-4. O produto cumpre todos os requisitos da União Europeia certificados pela declaração CE.

Compensação de Temperatura

O coração do detector AGATE é um firmware avançado que implementa um algoritmo de detecção digital. O firmware analisa as correlações dos sinais de ambos os sensores (PIR e MW) no domínio do tempo e da amplitude. O sistema filtra inteligentemente interferências provenientes de árvores balançando, precipitações atmosféricas ou pequenos animais que não se enquadram no modelo de movimento humano. Graças a isso, a lógica do dispositivo minimiza a probabilidade de disparos falsos, mantendo a sensibilidade máxima contra ameaças reais. O software também gerencia a função de antimáscara ativa, calibrando constantemente o caminho óptico quanto a alterações na transparência da lente.

Certificados e Normas

Dimensões, Peso

Dimensões do produto: 40 x 44 x 105 mm (Prof. x Larg. x Alt.)

Dimensões da embalagem: 55 x 135 x 65 mm (Prof. x Larg. x Alt.)

Peso do produto: 92 g

Peso com embalagem: 144 g
