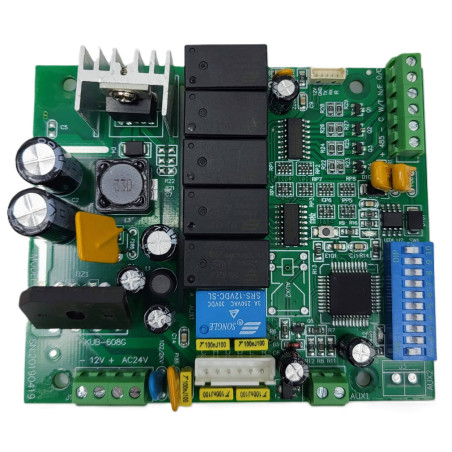

RS485 valdiklis CCTV PTZ kameroms, pasukamoms galvutėms, Motozoom objektyvams, saulės kolektoriams ir fotovoltiniams įrenginiams ARDUINO

Modelis: ACTii AC7106

EAN: 6931240071069 SKU: 7106556988

• Protokolų palaikymas: PELCO-D, PELCO-P
• Galimybė adresuoti iki 64 pasukamų galvučių ir MOTO-ZOOM objektyvų. (prijungus papildomus valdiklius galima sukurti sistemą, valdančią 64 pasukamas galvutes ir MOTO-ZOOM objektyvus)
• Automatinio protokolo aptikimo režimas
• Valdiklis gali būti naudojamas kaip saulės kolektorių ar fotovoltinių įrenginių pasukamų galvučių valdiklis.
• Valdymo funkcijos: Zoom, Fokusavimas, Diafragma, Automatinis, Aukštyn, Žemyn, Kairėn, Dešinėn, PT/COM
• Kameros maitinimo išvestis: DC12V 250mA
• RS485 sąsaja su duomenų perdavimo greičio pasirinkimu
• Valdymui gali būti naudojama pvz. ARDUINO arba RASPBERRY PI sistema

Aprašymas

Įrenginys skirtas valdyti PAN/TILT pasukamas galvutes, MOTO-ZOOM objektyvus ir kitus pramoninės televizijos sprendimus.

Valdiklis vykdo komandas iš įrenginių, turinčių telemetrijos siųstuvus RS-485 arba Manchester protokolu, pvz., valdymo pultų, DVR įrašymo įrenginių, vaizdo fiksavimo plokščių, vaizdo serverių.

Valdymui gali būti naudojama pvz. ARDUINO arba RASPBERRY PI sistema

Valdiklis gali būti naudojamas kaip saulės kolektorių ar fotovoltinių įrenginių pasukamų galvučių valdiklis.

Specifikacija

Parametrai

Papildomos funkcijos

Pilna optinė izoliacija, automatinis atstatymas.

Valdiklio būseną signalizuojantys šviesos diodai

Galimas testavimo režimas

Maitinimas

Maitinimo įtampa: AC 24V/50Hz

Srovės suvartojimas ramybės būsenoje: 40mA

Objektyvo maitinimas

Objektyvo maitinimo išvestis: 12V

Maksimali objektyvo valdymo apkrova: 600mA

Maksimali pasukamos galvutės valdymo apkrova: 500mA

Protokolų parametrai

Palaikomi protokolai: Pelco-d ir variantai, Pelco-p ir variantai,

Duomenų perdavimo greitis: Nustatomas automatiškai pasirinktam protokolui arba rankiniu būdu: 1200, 2400, 4800, 9600, 19200.

ID numeracijos diapazonas: 64 naudojant jungiklius.

Perdavimo atstumas: Iki 1500m

Pasukamos galvutės valdymas

Dešinėn.

Kairėn.

Aukštyn.

Žemyn.

Automatinis horizontalaus judėjimo režimas

Kameros valdymas

Zoom: Židinio nuotolio reguliavimas

Fokusavimas: Ryškumo reguliavimas

Iris: Diafragmos reguliavimas

Papildoma informacija

Valdiklio maitinimui galima naudoti 24V AC maitinimo šaltinį Modelis: AC1000. Maitinimo šaltinį galima įsigyti mūsų pasiūlyme.

Komplekto turinys

Valdiklis

Kabelis

Jungtis

Sertifikatai ir normos

CE, RoHS

Matmenys, svoris

Produkto matmenys: 21 x 80 x 95 mm (Gyl. x Plot. x Aukšt.)

Pakuotės matmenys: 100 x 120 x 40 mm (Gyl. x Plot. x Aukšt.)

Produkto svoris: 180 g

Svoris su pakuote: 200 g

Atsisiuntimas

• Naudotojo vadovas
• CE deklaracija
• SAUGOS ATITIKTIS
