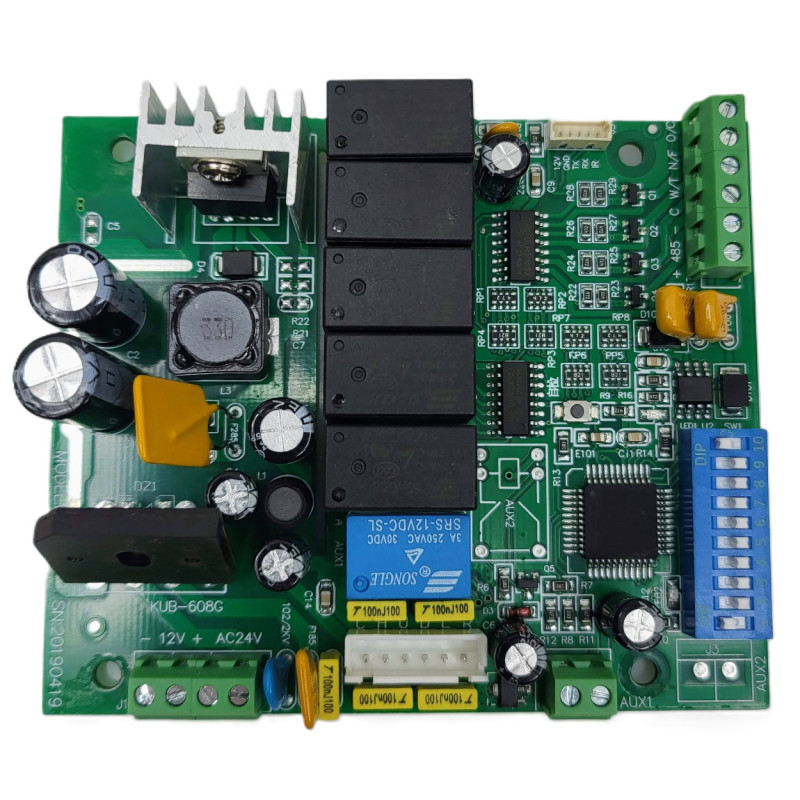

Contrôleur RS485 pour caméras CCTV PTZ tourelles et objectifs Motozoom panneaux solaires photovoltaïques ARDUINO

Modèle: ACTii AC7106

EAN: 6931240071069 SKU: 7106556988

• Support des protocoles PELCO-D, PELCO-P
• Possibilité d'adresser jusqu'à 64 tourelles et objectifs MOTO-ZOOM. (en connectant des contrôleurs supplémentaires, il est possible de créer un système capable de gérer 64 tourelles et objectifs MOTO-ZOOM)
• Mode de détection automatique du protocole
• Le contrôleur peut servir de contrôleur pour des tourelles de panneaux solaires ou photovoltaïques.
• Fonctions de contrôle: Zoom, Focus, Iris, Auto, Haut, Bas, Gauche, Droite, PT/COM
• Sortie d'alimentation pour caméra: DC12V 250mA
• Interface RS485 avec choix de la vitesse de transmission
• Le contrôle peut être assuré par exemple par un système ARDUINO ou RASPBERRY PI

Description

L'appareil sert à contrôler des tourelles PAN/TILT, des objectifs MOTO-ZOOM et d'autres solutions dans la vidéosurveillance.

Le contrôleur exécute les commandes d'appareils dotés d'émetteurs télémétriques RS-485 ou Manchester, par exemple : pupitres de commande, enregistreurs DVR, cartes d'acquisition, serveurs vidéo.

Le contrôle peut être assuré par exemple par un système ARDUINO ou RASPBERRY PI

Le contrôleur peut servir de contrôleur pour des tourelles de panneaux solaires ou photovoltaïques.

Spécification

Paramètres

Fonctions supplémentaires

Isolation optique complète, auto-réinitialisation.

Diodes signalant l'état du contrôleur

Mode test disponible

Alimentation

Tension d'alimentation: AC 24V/50Hz

Consommation de courant en veille: 40mA

Alimentation de l'objectif

Sortie d'alimentation de l'objectif: 12V

Charge maximale du contrôle de l'objectif: 600mA

Charge maximale du contrôle de la tourelle: 500mA

Paramètres des protocoles

Protocoles pris en charge: Pelco-d et variantes, Pelco-p et variantes,

Vitesse de transmission: Définie automatiquement pour le protocole sélectionné ou manuellement: 1200, 2400, 4800, 9600, 19200.

Plage de numérotation ID: 64 via des cavaliers commutables.

Distance de transmission: Jusqu'à 1500m

Contrôle de la tourelle

Droite.

Gauche.

Haut.

Bas.

Mouvement horizontal automatique

Contrôle de la caméra

Zoom: Réglage de la focale

Focus: Réglage de la netteté

Iris: Réglage de l'ouverture

Informations supplémentaires

Pour alimenter le contrôleur, vous pouvez utiliser l'alimentation 24V AC Modèle: AC1000. L'alimentation est disponible dans notre offre.

Contenu de l'ensemble

Contrôleur

Câble

Connecteur

Certificats et normes

CE, RoHS

Dimensions, Poids

Dimensions du produit: 21 x 80 x 95 mm (P x L x H)

Dimensions de l'emballage: 100 x 120 x 40 mm (P x L x H)

Poids du produit: 180 g

Poids avec emballage: 200 g

Téléchargements

• Manuel d'utilisation
• Déclaration CE
• CONFORMITÉ SÉCURITÉ
