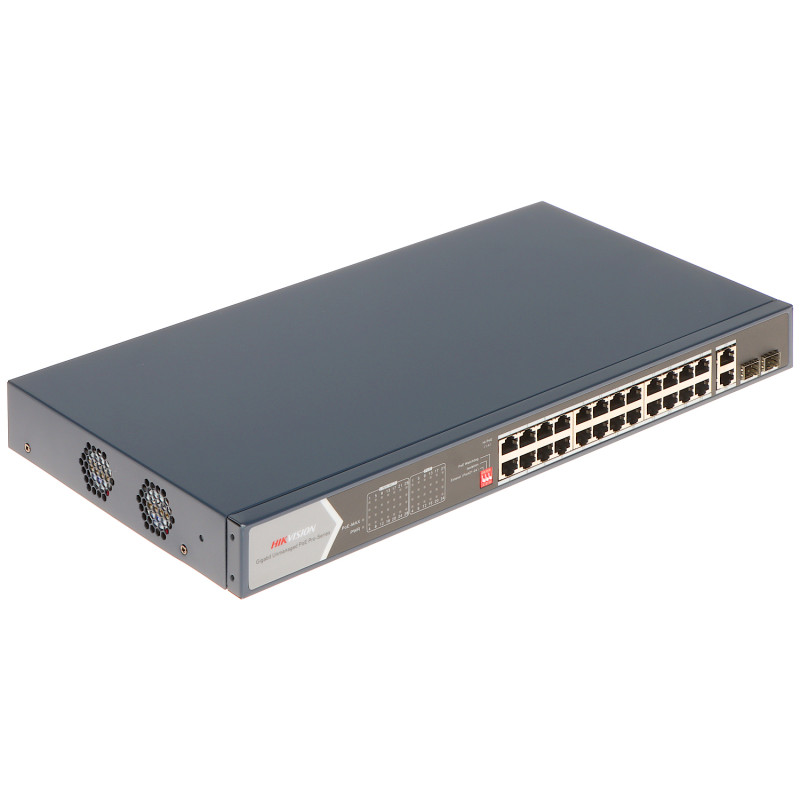

24 prievadų Gigabit Ethernet SFP Hi-PoE 370W 300m Extend Watchdog 19 colių 1U stovo jungiklis

Modelis: Hikvision DS-3E0528HP-E

EAN: 6931240024492 SKU: 931024494

• 24 Gigabit Ethernet prievadai su PoE/Hi-PoE palaikymu
• Hi-PoE 802.3bt standarto palaikymas (iki 90W 1-4 prievaduose)
• Bendras PoE galios biudžetas siekia 370W
• Du RJ45 Uplink prievadai ir du SFP prievadai šviesolaidiniam ryšiui
• Extend režimas, leidžiantis perduoti duomenis iki 300 metrų atstumu pasirinktuose prievaduose
• PoE Watchdog funkcija, automatiškai perkraunanti neatsakančius įrenginius
• 6 kV apsauga nuo viršįtampių visiems PoE prievadams
• Prievadų izoliacija, didinanti tinklo saugumą ir našumą
• Tvirtas metalinis korpusas, skirtas 19 colių 1U stovo montavimui
• Platus darbinės temperatūros diapazonas nuo -10°C iki 55°C

Aprašymas

PoE jungiklis DS-3E0528HP-E yra profesionalus pramoninio tipo tinklo įrenginys, sukurtas efektyvioms ir patikimoms IP stebėjimo sistemoms bei išplėstiniams vietiniams tinklams kurti. Įrenginys užtikrina visą Gigabit Ethernet pralaidumą visuose 24 LAN prievaduose, o tai pašalina kliūtis perduodant didelės raiškos 4K/8K duomenis.

Vienas svarbiausių šio modelio privalumų yra Hi-PoE technologijos (802.3bt standartas) palaikymas pirmuose keturiuose prievaduose, leidžiantis tiekti iki 90W galią vienam įrenginiui. Tai idealus sprendimas pažangioms PTZ kameroms, didelės galios infraraudonųjų spindulių prožektoriams ar POS terminalams. Likę 20 prievadų palaiko standartinį PoE/PoE+ maitinimą (iki 30W), užtikrinantį visišką suderinamumą su dauguma rinkoje esančių IP kamerų ir prieigos taškų.

Jungiklyje įdiegtos išmaniosios funkcijos, didinančios sistemos stabilumą. Extend režimas leidžia perduoti maitinimą ir duomenis iki 300 metrų atstumu, o tai žymiai sumažina montavimo išlaidas dideliuose objektuose. PoE Watchdog (PD Alive) funkcija nuolat stebi prijungtų imtuvų būseną ir automatiškai perkrauna maitinimą prievade, jei aptinkamas kameros užstrigimas, taip sumažinant techninės priežiūros poreikį. Tvirtas metalinis korpusas, pritaikytas montuoti į 19" stovo spintą, ir pažangi 6 kV apsauga nuo viršįtampių garantuoja visos tinklo infrastruktūros ilgaamžiškumą ir saugumą.

Specifikacija

LAN ir Uplink prievadai

24 x RJ45 10/100/1000 Base-TX (1-4 prievadai: Hi-PoE 802.3af/at/bt; 5-24 prievadai: PoE 802.3af/at)

2 x RJ45 10/100/1000 Base-TX - Uplink

2 x SFP 1000 Base-X prievadai - Uplink (reikalingas SFP modulis)

Duomenų perdavimo greitis

10 / 100 / 1000 Mb/s 24 LAN ir PoE prievadams

10 / 100 / 1000 Mb/s 2 RJ45 Uplink prievadams

1000 Mb/s 2 SFP Uplink prievadams

PoE standartai ir protokolai

IEEE 802.3af (PoE)

IEEE 802.3at (PoE+)

IEEE 802.3bt (Hi-PoE - 1-4 prievadai)

Išėjimo galia prievaduose

Maksimaliai 90 W Hi-PoE prievadui (1 ... 4 prievadai)

Maksimaliai 30 W PoE prievadui (5 ... 24 prievadai)

Bendras galios biudžetas

Maksimali bendra PoE maitinimo galia: 370 W

Perdavimo diapazonas ir režimai

Extend Off: iki 100 m esant 1000 Mb/s (1-24 prievadai)

Extend On: iki 300 m esant 10 Mb/s (21-24 prievadai)

Išmaniosios funkcijos ir valdymas

PoE Watchdog / PD Alive: Automatinis stebėjimas ir maitinimo perkrovimas aptikus įrenginio atsakymo trūkumą

Prievadų izoliacija: 1-24 prievadų izoliacija saugumui pagerinti

Automatinis MDI/MDI-X aptikimas: Automatinis perdavimo režimo aptikimas (tiesus/kryžminis kabelis)

Programinė įranga ir sistemos logika

Įrenginyje yra įmontuotas mikrovaldiklis su specialia programine įranga (firmware), kuri vykdo pažangius energijos valdymo algoritmus. PoE Watchdog sistema realiuoju laiku analizuoja tinklo srautą kiekviename maitinimo prievade. Aptikus aktyvumo trūkumą (nėra atsakymo į duomenų paketus) nustatytą laiką, programinė įranga inicijuoja kietąjį maitinimo perkrovimą konkrečiame prievade, o tai leidžia sistemai susitaisyti be žmogaus įsikišimo. Be to, Extend režimo valdymo logika optimizuoja elektrinio signalo parametrus, kad būtų užtikrintas stabilus perdavimas iki 300 metrų atstumu, o tai reikalauja tikslaus vėlavimo valdymo ir klaidų taisymo fiziniame lygmenyje.

Apsauga ir saugumas

Apsauga nuo viršįtampių: 6 kV PoE prievadams

Suderinamumas su Kensington-lock: Galimybė fiziškai apsaugoti įrenginį nuo vagystės

Našumas ir adresų lentelė

MAC adresų lentelė: 8k (užtikrina sklandų didelio įrenginių skaičiaus aptarnavimą tinkle)

LED optinė signalizacija

Power (maitinimas)

Link/Act (ryšys/aktyvumas)

PoE (maitinimo būsena)

PoE Max (įspėjimas apie viršytą galios biudžetą)

Konstrukcija ir montavimas

Korpusas: Metalinė, tvirta pramoninė konstrukcija

Montavimo standartas: RACK 19", aukštis 1U

Maitinimo parametrai

Įėjimo įtampa: 100 V ... 240 V AC

Dažnis: 50 / 60 Hz

Maksimalus įrenginio energijos suvartojimas: 400 W

Aplinkos sąlygos

Darbinė temperatūra: -10 °C ... 55 °C

Aplinkos drėgmė: 5% ... 95% (be kondensacijos)

Atitiktis ir sertifikatai

CE, FCC, RoHS

Turinys

1x PoE jungiklis DS-3E0528HP-E

1x Maitinimo kabelis

1x RACK 19" montavimo laikiklių rinkinys

1x Vartotojo vadovas

Matmenys, svoris

Gaminio matmenys: 221 x 440 x 44 mm (G x P x A)

Pakuotės matmenys: 310 x 530 x 92 mm (G x P x A)

Gaminio svoris: 2960 g

Svoris su pakuote: 3712 g

Atsisiųsti

• CE Declaration
• SAFETY COMPLIANCE
