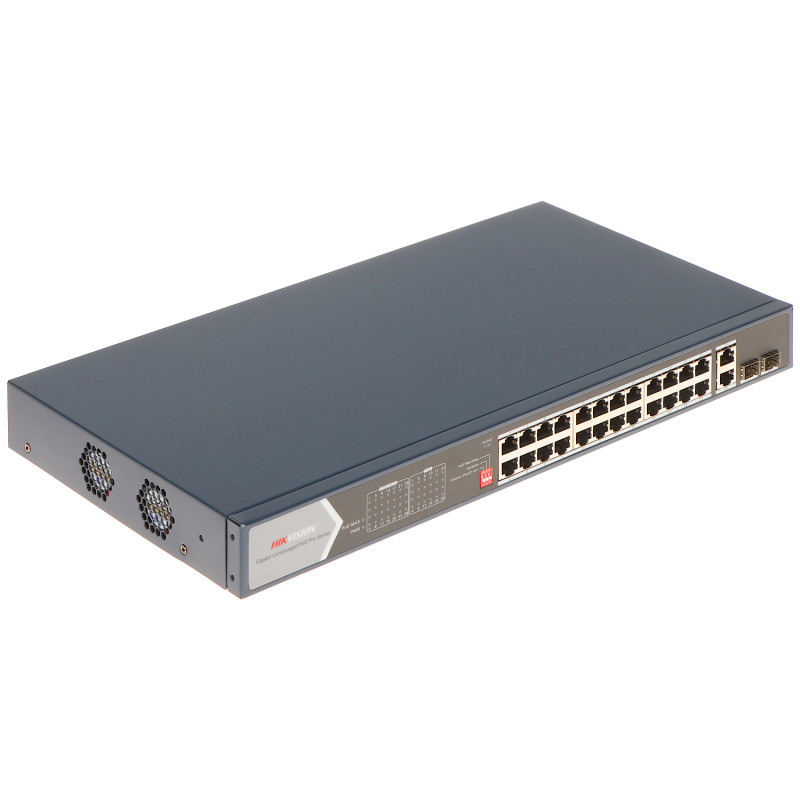

24ポート ギガビットイーサネット PoEスイッチ Hi-PoE 370W 300m延長 Watchdog機能 19インチラック 1U

モデル: Hikvision DS-3E0528HP-E

EAN: 6931240024492 SKU: 931024494

• PoE/Hi-PoE対応 ギガビットイーサネットポート 24基
• Hi-PoE 802.3bt規格サポート (ポート1-4で最大90W)
• 合計PoE電源バジェット 370W
• アップリンク用RJ45ポート 2基および光ファイバー接続用SFPポート 2基
• 一部ポートで最大300mの伝送を可能にする延長モード
• 応答のないデバイスを自動再起動するPoE Watchdog機能
• 全PoEポートに6kVのサージ保護機能
• ネットワークの安全性とパフォーマンスを向上させるポート分離機能
• 堅牢な19インチラック1U規格の金属製筐体
• -10°Cから55°Cまでの幅広い動作温度範囲

概要

PoEスイッチ DS-3E0528HP-Eは、効率的で信頼性の高いIP監視システムや大規模なローカルネットワークを構築するために設計された、産業グレードのプロフェッショナルなネットワークデバイスです。本機は24基のLANポートすべてでフルギガビットイーサネット帯域幅を提供し、4K/8K高解像度データ伝送におけるボトルネックを解消します。

本モデルの最大の利点の一つは、最初の4ポートでHi-PoE（802.3bt規格）をサポートしており、単一デバイスに最大90Wの電力を供給できる点です。これは、高度なPTZ回転カメラ、高出力赤外線照明、POS端末に最適です。残りの20ポートは標準的なPoE/PoE+（最大30W）をサポートしており、市場に出回っているほとんどのIPカメラやアクセスポイントとの完全な互換性を確保しています。

このスイッチには、システムの安定性を高めるインテリジェント機能が搭載されています。延長モードを使用すると、電源とデータを最大300メートルまで伝送できるため、大規模施設での設置コストを大幅に削減できます。PoE Watchdog（PD Alive）機能は、接続された受信機の状態を継続的に監視し、カメラのフリーズを検出した場合にはポートの電源を自動的に再起動するため、メンテナンスの手間を最小限に抑えます。19インチラックマウントに対応した堅牢な金属製筐体と、6kVの高度なサージ保護機能により、ネットワークインフラ全体の長寿命と安全性を保証します。

仕様

LANおよびアップリンクポート

24 x RJ45 10/100/1000 Base-TX (ポート1-4: Hi-PoE 802.3af/at/bt; ポート5-24: PoE 802.3af/at)

2 x RJ45 10/100/1000 Base-TX - アップリンク

2 x SFPポート 1000 Base-X - アップリンク (SFPモジュールが必要)

データ伝送速度

24基のLAN & PoEポート用 10 / 100 / 1000 Mb/s

2基のRJ45アップリンクポート用 10 / 100 / 1000 Mb/s

2基のSFPアップリンクポート用 1000 Mb/s

PoE規格およびプロトコル

IEEE 802.3af (PoE)

IEEE 802.3at (PoE+)

IEEE 802.3bt (Hi-PoE - ポート1-4)

各ポートの出力電力

Hi-PoEポートあたり最大90 W (ポート1 ... 4)

PoEポートあたり最大30 W (ポート5 ... 24)

合計電源バジェット

最大合計PoE電源バジェット: 370 W

伝送範囲およびモード

延長オフ: 1000 Mb/sで最大100 m (ポート1-24)

延長オン: 10 Mb/sで最大300 m (ポート21-24)

インテリジェント機能および管理

PoE Watchdog / PD Alive: デバイスの応答がない場合に自動監視および電源再起動を実行

ポート分離: セキュリティ向上のためのポート1-24の分離

MDI/MDI-X自動検出: 伝送モード（ストレート/クロスケーブル）の自動検出

ソフトウェアおよびシステムロジック

本機には、高度な電力管理アルゴリズムを実行する専用ファームウェアを搭載したマイクロコントローラが内蔵されています。PoE Watchdogシステムは、各給電ポートのネットワークトラフィックをリアルタイムで分析します。一定時間アクティビティ（データパケットへの応答）がないことを検出すると、ソフトウェアが特定のポートの電源をハードリセットし、人の介入なしでシステムの自己修復を可能にします。さらに、延長モードの制御ロジックは、電気信号パラメータを最適化して最大300メートルの距離で安定した伝送を可能にし、物理層での遅延管理とエラー訂正を精密に行います。

保護およびセキュリティ

サージ保護: PoEポートに対して6 kV

ケンジントンロック対応: 盗難防止のための物理的な固定が可能

パフォーマンスおよびアドレステーブル

MACアドレステーブル: 8k (ネットワーク内の多数のデバイスをスムーズに処理)

LED光学表示

Power (電源)

Link/Act (接続/アクティビティ)

PoE (給電ステータス)

PoE Max (電源バジェット超過警告)

構造およびマウント

筐体: 金属製、堅牢な産業用構造

マウント規格: RACK 19インチ、高さ1U

電源パラメータ

入力電圧: 100 V ... 240 V AC

周波数: 50 / 60 Hz

デバイスの最大消費電力: 400 W

環境条件

動作温度: -10 °C ... 55 °C

周囲湿度: 5% ... 95% (結露なきこと)

適合性および認証

CE, FCC, RoHS

内容物

1x PoEスイッチ DS-3E0528HP-E

1x 電源ケーブル

1x RACK 19インチマウントブラケットセット

1x 取扱説明書

寸法、重量

製品寸法: 221 x 440 x 44 mm (奥行 x 幅 x 高さ)

梱包寸法: 310 x 530 x 92 mm (奥行 x 幅 x 高さ)

製品重量: 2960 g

梱包重量: 3712 g
