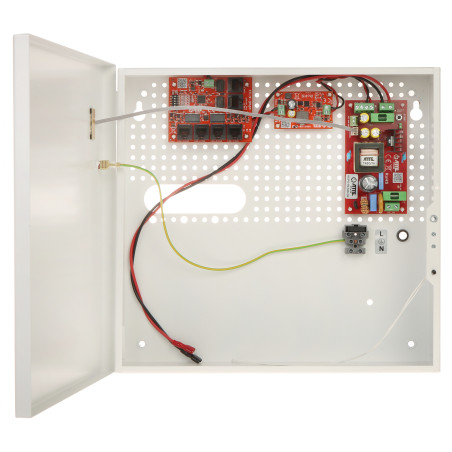

5 prievadų PoE jungiklis su buferiniu maitinimo šaltiniu IP CCTV kameroms 10/100Mbps Long Range 280m ABOX-F korpusas UPS

Modelis: ATTE IPUPS-5-11-F

EAN: 6931240051535 SKU: 931051531

• 5 PoE prievadai 10/100 Mb/s IP kamerų maitinimui
• Integruotas buferinis maitinimo šaltinis su vieta 18Ah akumuliatoriui
• PoE 802.3af/at ir Passive PoE standartų palaikymas
• Long Range režimas, leidžiantis perduoti duomenis iki 280 metrų
• Modulinė konstrukcija, palengvinanti techninę priežiūrą ir plėtrą
• Techniniai OC išėjimai, signalizuojantys AC ir DC maitinimo būseną
• Apsauga nuo gilaus akumuliatoriaus išsikrovimo
• Apsauga nuo trumpojo jungimo ir viršįtampių LAN prievaduose
• TAMPER apsaugos jungiklis, signalizuojantis apie korpuso atidarymą
• LED optinė maitinimo ir prievadų būsenos signalizacija

Aprašymas

Profesionalus 5 prievadų PoE jungiklis yra visapusiškas maitinimo sprendimas, sukurtas IP vaizdo stebėjimo sistemoms, kurioms reikalingas patikimumas ir nepertraukiamas veikimas net ir dingus tinklo įtampai. Įrenginys patalpintas tvirtame vidiniame ABOX-F korpuse, kuriame yra numatyta vieta 18Ah talpos akumuliatoriui, leidžiančiam prijungtoms kameroms veikti kelias valandas.

Pagrindinis rinkinio privalumas yra modulinė konstrukcija, pagrįsta patikrintais komponentais: XPOE-6-11-OF jungiklio moduliu, AUPS-70-120-OF buferiniu maitinimo šaltiniu ir ASUC-50-480-OF įtampos keitikliu. Tokia architektūra ne tik palengvina techninę priežiūrą, bet ir leidžia lengvai išplėsti sistemą ateityje dėl rastrinės modulių montavimo sistemos. Jungiklis palaiko PoE 802.3af/at ir Passive PoE standartus, todėl tai yra itin universalus įrankis, suderinamas su plačiu tinklo įrenginių spektru.

Produktas išsiskiria pažangiomis apsaugos funkcijomis, tokiomis kaip apsauga nuo atvirkštinio akumuliatoriaus poliškumo, apsauga nuo gilaus išsikrovimo ir OC tipo techniniai išėjimai, informuojantys apie maitinimo būseną (ACF) bei išėjimo įtampos teisingumą (OUF). Be to, Long Range režimas leidžia perduoti duomenis ir maitinimą iki 280 metrų atstumu, o tai yra idealus sprendimas didelėse CCTV instaliacijose. Tvirtas korpusas su apsaugos nuo įsilaužimo (TAMPER) funkcija užtikrina fizinį įrenginio saugumą ir apsaugą nuo neteisėtos prieigos.

Specifikacija

LAN prievadai

1 x RJ45 10/100 Base-T - Uplink

5 x RJ45 10/100 Base-T + PoE (802.3af/at) / Passive PoE

Perdavimo greitis

10 / 100 Mb/s : 1 x Uplink prievadas

10 / 100 Mb/s : 5 x LAN & PoE prievadai

PoE maitinimo standartai

IEEE 802.3af, IEEE 802.3at, Passive PoE

Maksimali išėjimo galia

40 W @ Passive PoE - LAN1 ... LAN4 prievadai

60 W @ Passive PoE - LAN5 prievadas

30 W @ PoE (802.3af/at) - LAN1 ... LAN5 prievadai

Bendra sistemos galia

Maksimaliai 60 W visiems prijungtiems įrenginiams

Perdavimo nuotolis ir režimai

Standartinis: 100 m @ 10/100 Mb/s - LAN1 ... LAN6 prievadai

Long Range: 280 m @ 10 Mb/s - LAN1 ... LAN4 prievadai; 100 m @ 10/100 Mb/s - LAN5, LAN6 prievadai

Įėjimo maitinimo parametrai

Įtampa: 190 ... 260 V AC

Dažnis: 50/60 Hz

Akumuliatoriaus palaikymas

Tipas: 12V / 18Ah (gelinis arba AGM)

Įkrovimo srovė: 1A / 2A (nustatoma JP1 jungikliu)

Apsaugos: Nuo atvirkštinio prijungimo, nuo gilaus išsikrovimo

Elektroninės apsaugos

Terminė: 130 °C

Nuo perkrovos

Nuo trumpojo jungimo ir viršįtampių LAN & PoE prievaduose

Techniniai išėjimai ir signalizacija

Tipas: OC (Open Collector)

Signalizacija: ACF (230V tinklo dingimas), OUF (išėjimo įtampos dingimas)

LED diodai: AC, DC, CHARGING, PoE

Mechaninė konstrukcija

Korpusas: ABOX-F (vidinis)

Montavimo sistema: Rastrinė (palengvina plėtrą)

Sandarumo klasė: IP20

Saugumas ir apsauga

TAMPER: Jungiklis, signalizuojantis apie korpuso atidarymą

Galvaninė izoliacija tarp maitinimo ir tinklo

Montavimas ir plėtra

Galimybė nepriklausomai įjungti/išjungti PoE kiekviename prievade

Modulinė konstrukcija (XPOE-6-11-OF, AUPS-70-120-OF, ASUC-50-480-OF)

Maitinimo valdymo logika (Software/Logic)

Įrenginio energijos valdymo sistema remiasi pažangia maitinimo ir perdavimo modulių valdymo logika. Įrenginys vykdo išmanųjį akumuliatorių įkrovimo algoritmą su automatiniu atjungimu esant giliam išsikrovimui, kas apsaugo elementus nuo nuolatinio pažeidimo. Be to, jungiklio logika leidžia veikti Long Range režimu, kuris aparatiškai optimizuoja perdavimo parametrus ilgiems vytos poros kabelio ruožams (iki 280m), automatiškai derantis dėl 10 Mb/s greičio išlaikant signalo stabilumą. Sistema taip pat stebi terminius parametrus, išjungdama maitinimą viršijus 130 laipsnių Celsijaus temperatūrą, siekiant apsaugoti elektroninius komponentus.

Turinys

1x Jungiklio modulis XPOE-6-11-OF

1x Buferinio maitinimo šaltinio modulis AUPS-70-120-OF

1x Keitiklio modulis ASUC-50-480-OF

1x Korpusas ABOX-F

1x Montavimo priedų komplektas

Matmenys, svoris

Produkto matmenys: 100 x 325 x 305 mm (Gyl. x Plot. x Aukšt.)

Pakuotės matmenys: 120 x 330 x 315 mm (Gyl. x Plot. x Aukšt.)

Produkto svoris: 2400 g

Svoris su pakuote: 2620 g
