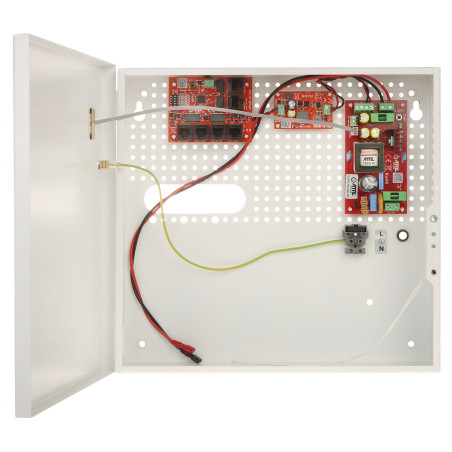

5포트 PoE 스위치 버퍼 전원 공급 장치 포함 IP CCTV 카메라용 10/100Mbps 장거리 280m ABOX-F 케이스 UPS

모델: ATTE IPUPS-5-11-F

EAN: 6931240051535 SKU: 931051531

• IP 카메라 전원 공급용 5포트 PoE 10/100 Mb/s
• 18Ah 배터리 공간이 있는 내장형 버퍼 전원 공급 장치
• PoE 802.3af/at 및 Passive PoE 표준 지원
• 최대 280미터 전송이 가능한 장거리(Long Range) 모드
• 서비스 및 확장이 용이한 모듈식 설계
• AC 및 DC 전원 상태를 알리는 OC 기술 출력
• 배터리 과방전 방지 기능
• LAN 포트의 단락 및 서지 보호
• 케이스 개방을 알리는 TAMPER 안티 사보타주 스위치
• 전원 및 포트 상태를 위한 LED 광학 신호

설명

전문적인 5포트 PoE 스위치는 네트워크 전압 차단 시에도 신뢰성과 연속적인 작동이 필요한 IP CCTV 시스템을 위해 설계된 포괄적인 전원 공급 솔루션입니다. 이 장치는 18Ah 용량의 배터리를 수용할 수 있는 전용 공간을 제공하는 견고한 내부 ABOX-F 케이스에 담겨 있어, 연결된 카메라에 수 시간 동안 전원을 공급할 수 있습니다.

이 세트의 핵심 장점은 XPOE-6-11-OF 스위치 모듈, AUPS-70-120-OF 버퍼 전원 공급 장치, ASUC-50-480-OF 전압 변환기 등 검증된 구성 요소를 기반으로 한 모듈식 설계입니다. 이러한 아키텍처는 유지 보수를 용이하게 할 뿐만 아니라, 래스터 모듈 장착 시스템 덕분에 향후 시스템 확장을 쉽게 할 수 있습니다. 이 스위치는 PoE 802.3af/at 및 Passive PoE 표준을 지원하여 다양한 네트워크 장치와 호환되는 매우 범용적인 도구입니다.

이 제품은 배터리 역극성 보호, 과방전 보호, 전원 상태(ACF) 및 출력 전압 정확도(OUF)를 알리는 OC 유형 기술 출력과 같은 고급 보호 기능을 갖추고 있습니다. 또한, 장거리(Long Range) 모드를 통해 데이터와 전원을 최대 280미터까지 전송할 수 있어 광범위한 CCTV 설치에 이상적입니다. 안티 사보타주 보호(TAMPER) 기능이 있는 견고한 케이스는 장치의 물리적 보안과 무단 접근으로부터의 보호를 보장합니다.

사양

LAN 포트

1 x RJ45 10/100 Base-T - 업링크

5 x RJ45 10/100 Base-T + PoE (802.3af/at) / Passive PoE

전송 속도

10 / 100 Mb/s : 1 x 업링크 포트

10 / 100 Mb/s : 5 x LAN & PoE 포트

PoE 전원 표준

IEEE 802.3af, IEEE 802.3at, Passive PoE

최대 출력 전력

40 W @ Passive PoE - LAN1 ... LAN4 포트

60 W @ Passive PoE - LAN5 포트

30 W @ PoE (802.3af/at) - LAN1 ... LAN5 포트

시스템 총 전력

모든 연결된 장치에 대해 최대 60 W

전송 범위 및 모드

표준: 100 m @ 10/100 Mb/s - LAN1 ... LAN6 포트

장거리: 280 m @ 10 Mb/s - LAN1 ... LAN4 포트; 100 m @ 10/100 Mb/s - LAN5, LAN6 포트

입력 전원 매개변수

전압: 190 ... 260 V AC

주파수: 50/60 Hz

배터리 지원

유형: 12V / 18Ah (젤 또는 AGM)

충전 전류: 1A / 2A (JP1 점퍼로 설정 가능)

보호: 역연결 방지, 과방전 방지

전자 보호

열 보호: 130 °C

과부하 보호

LAN & PoE 포트의 단락 및 서지 보호

기술 출력 및 신호

유형: OC (오픈 컬렉터)

신호: ACF (230V 네트워크 차단), OUF (출력 전압 차단)

LED: AC, DC, 충전 중, PoE

기계적 구조

케이스: ABOX-F (내부용)

장착 시스템: 래스터 (확장 용이)

밀폐 등급: IP20

안전 및 보호

TAMPER: 케이스 개방을 알리는 스위치

전원 공급 장치와 네트워크 간의 갈바닉 절연

설치 및 확장

각 포트에서 PoE를 독립적으로 켜거나 끌 수 있는 기능

모듈식 구조 (XPOE-6-11-OF, AUPS-70-120-OF, ASUC-50-480-OF)

전원 제어 로직 (소프트웨어/로직)

장치의 에너지 관리 시스템은 전원 및 전송 모듈을 제어하는 고급 로직을 기반으로 합니다. 이 장치는 과방전 시 자동 차단되는 지능형 배터리 충전 알고리즘을 구현하여 셀을 영구적인 손상으로부터 보호합니다. 또한, 스위치 로직은 장거리 모드에서 작동할 수 있게 하며, 이는 긴 트위스티드 페어 케이블 구간(최대 280m)에 대해 전송 매개변수를 하드웨어적으로 최적화하고 신호 안정성을 유지하면서 자동으로 10 Mb/s 속도로 협상합니다. 시스템은 또한 열 매개변수를 모니터링하여 전자 부품을 보호하기 위해 130도를 초과하면 전원을 차단합니다.

구성품

1x 스위치 모듈 XPOE-6-11-OF

1x 버퍼 전원 공급 모듈 AUPS-70-120-OF

1x 변환기 모듈 ASUC-50-480-OF

1x ABOX-F 케이스

1x 장착 액세서리 세트

치수, 무게

제품 치수: 100 x 325 x 305 mm (깊이 x 너비 x 높이)

포장 치수: 120 x 330 x 315 mm (깊이 x 너비 x 높이)

제품 무게: 2400 g

포장 포함 무게: 2620 g
