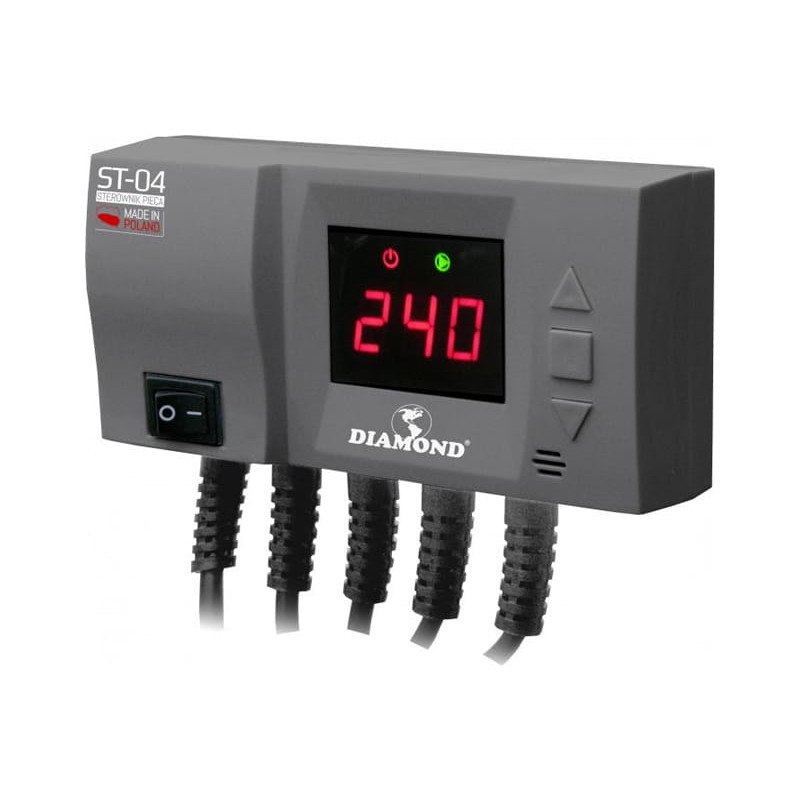

고체 연료 보일러용 LED 디스플레이 및 알람 기능이 있는 중앙 난방 펌프 및 송풍기 제어기

모델: Diamond ST-04

EAN: 6931240076798 SKU: 931276795

• 중앙 난방 펌프 및 송풍기 제어 지원
• 다양한 연료 유형(목재, 석탄, 미분탄)에 최적화된 5가지 작동 모드
• 온도 및 상태를 표시하는 가독성 높은 LED 디스플레이
• 과열 경고를 위한 내장 알람 시스템
• 송풍기 출력의 부드러운 조절 기능
• 사용자 모드에서 설정의 완전한 개인화 가능
• 시간 및 간격 조절이 가능한 송풍 기능
• 중앙 난방 및 급탕을 위한 넓은 온도 설정 범위
• 높은 에너지 효율 - 2W 미만의 전력 소비
• 설치가 용이한 긴 연결 케이블

설명

ST-04 LED 제어기는 고체 연료 보일러의 중앙 난방 순환 펌프 및 송풍기 작동을 정밀하게 관리하기 위해 설계된 고급 전자 장치입니다. 최신 마이크로프로세서를 사용하여 목재, 석탄 및 미분탄의 연소 과정을 최적화하며, 이는 연료 절약 및 건물 내 열 쾌적성 향상으로 직접 이어집니다. 이 장치는 직관적인 조작과 현재 온도 및 연결된 장치의 작동 상태를 실시간으로 알려주는 가독성 높은 LED 디스플레이가 특징입니다.

이 제어기의 주요 장점은 특정 연료 유형에 최적화된 5가지 전용 작동 모드 중 하나를 선택할 수 있다는 점입니다. F1에서 F4 모드는 송풍기 출력 및 송풍을 위한 사전 설정된 제어 알고리즘을 제공하며, F5 모드는 설치 환경의 개별 요구 사항에 따라 설정을 완전히 개인화할 수 있습니다. 보일러 과열을 경고하는 내장 알람 시스템으로 사용 안전성이 향상되었습니다. 견고한 구조와 고품질 부품은 보일러실의 가혹한 환경에서도 장치의 길고 고장 없는 작동을 보장합니다.

이 제어기를 사용하면 연소 과정을 크게 자동화하여 보일러를 지속적으로 감시할 필요가 없습니다. 정밀한 송풍 제어는 급격한 온도 상승을 방지하여 설치물을 손상으로부터 보호하고 보일러 자체의 수명을 연장합니다. 기능성, 경제성 및 안전성을 결합한 신뢰할 수 있고 구성이 간편한 가정용 난방 제어 시스템을 찾는 분들에게 이상적인 솔루션입니다.

사양

용도

고체 연료 보일러의 중앙 난방 펌프 및 송풍기 제어

지원 연료

목재, 석탄, 미분탄

공급 전압

230V AC / 50Hz +/- 10%

전력 소비

< 2W

장치 작동 온도

-10°C ... +50°C

중앙 난방 온도 설정 범위

-5°C ... 80°C

급탕 온도 설정 범위

20°C ... 80°C

저장조 히스테리시스

10°C ... 30°C

온도 측정 범위

0°C ... 99°C

소화 온도

20°C ... 75°C

점화 시간

0 ... 99분

송풍 시간

0 ... 90초

송풍 간격

1 ... 15분

케이블 길이

중앙 난방 펌프: 1.2m; 송풍기: 1.7m; 전원: 1.5m

작동 모드

F1: 목재, 석탄(부드러운 출력); F2: 목재(출력 20% + 송풍); F3: 석탄(출력 50% + 송풍); F4: 미분탄(출력 100% + 송풍); F5: 사용자 설정

소프트웨어 및 인터페이스

이 장치에는 연소 과정을 최적화하는 전용 소프트웨어가 탑재된 고급 마이크로프로세서 제어기가 장착되어 있습니다. 사용자 인터페이스는 LED 디스플레이와 기능 버튼이 있는 직관적인 패널을 기반으로 하여 작동 모드(F1-F5)를 빠르게 변경하고 수동 모드에서 기술 매개변수를 정밀하게 편집할 수 있습니다. 소프트웨어는 송풍기 출력 제어 알고리즘을 실행하고, 연소가스 제거를 위한 송풍 주기를 관리하며, 순환 펌프의 작동 온도를 제어합니다. 시스템에는 보일러 허용 온도를 초과할 때 활성화되는 경보음을 포함한 통합 보호 기능이 있어 설치 고장을 방지합니다. 또한 제어기는 소화 및 점화 과정을 모니터링하여 보일러 작동 상태 간의 전환을 자동화합니다.

구성품

1x ST-04 LED 제어기

1x 온도 센서

1x 전원 케이블

1x 펌프 케이블

1x 송풍기 케이블

1x 사용 설명서

치수, 무게

제품 치수: 40 x 146 x 70 mm (깊이 x 너비 x 높이)

포장 치수: 80 x 200 x 150 mm (깊이 x 너비 x 높이)

제품 무게: 750 g

포장 포함 무게: 950 g
