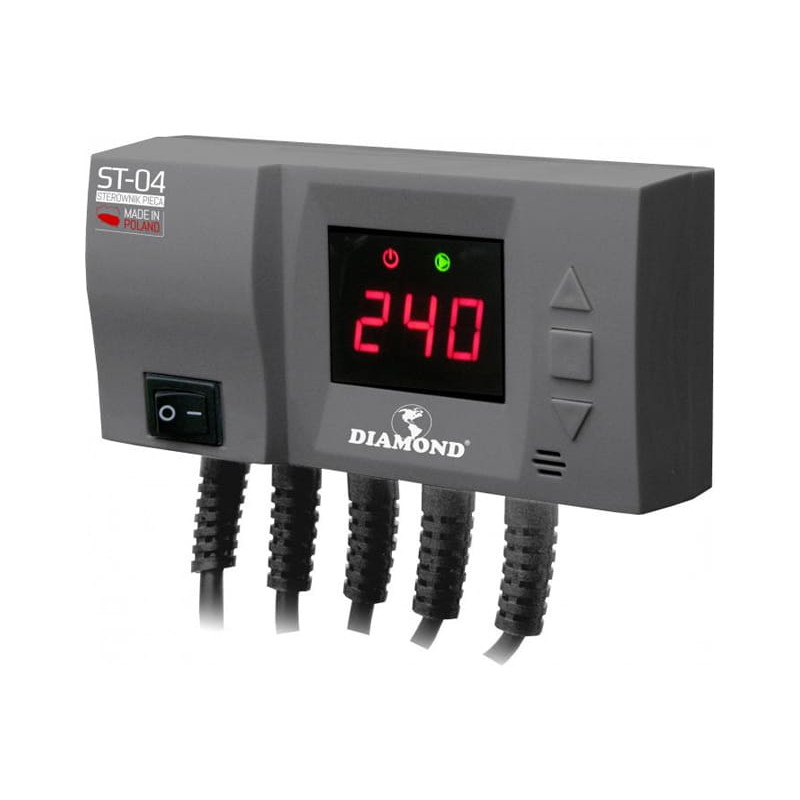

Centralvarme-pumpe og blæserstyring med LED-display og alarm til fastbrændselskedler

Model: Diamond ST-04

EAN: 6931240076798 SKU: 931276795

• Understøttelse af centralvarmepumpe og blæser
• 5 driftstilstande tilpasset forskellige brændselstyper (træ, kul, kulstøv)
• Letlæseligt LED-display med information om temperatur og status
• Indbygget alarmsystem til advarsel mod overophedning
• Funktion til trinløs regulering af blæsereffekt
• Mulighed for fuld personalisering af indstillinger i brugertilstand
• Gennemblæsningsfunktion med justerbar tid og pause
• Bredt temperaturområde for centralvarme og brugsvand
• Høj energieffektivitet - strømforbrug under 2W
• Lange tilslutningskabler for nem montering

Beskrivelse

ST-04 LED-styringen er en avanceret elektronisk enhed designet til præcis styring af centralvarmepumpen og blæseren i fastbrændselskedler. Ved hjælp af en moderne mikroprocessor sikrer regulatoren en optimal forbrændingsproces for træ, kul og kulstøv, hvilket direkte fører til brændstofbesparelser og øget termisk komfort i bygningen. Enheden er kendetegnet ved intuitiv betjening og et letlæseligt LED-display, der løbende informerer brugeren om den aktuelle temperatur og driftstilstanden for de tilsluttede enheder.

Specifikation

Anvendelse af styringen muliggør en betydelig automatisering af fyringsprocessen, hvilket eliminerer behovet for konstant overvågning af kedlen. Præcis styring af blæseren forhindrer pludselige temperaturudsving, hvilket beskytter installationen mod skader og forlænger selve kedlens levetid. Dette er en ideel løsning for dem, der søger et pålideligt og letkonfigurerbart styresystem til boligopvarmning, som kombinerer funktionalitet, økonomi og sikkerhed.

Hovedfordelen ved styringen er muligheden for at vælge mellem fem dedikerede driftstilstande, der er optimeret til specifikke brændselstyper. Tilstandene F1 til F4 tilbyder færdige algoritmer til styring af blæsereffekt og gennemblæsning, mens tilstand F5 tillader fuld personalisering af indstillinger i henhold til installationens individuelle behov. Brugssikkerheden øges af det indbyggede alarmsystem, der advarer mod overophedning af kedlen. Den robuste konstruktion og komponenter af høj kvalitet garanterer lang og fejlfri drift af enheden under de vanskelige forhold i fyrrummet.

Anvendelse

Styring af centralvarmepumpe og blæser i fastbrændselskedler

Understøttede brændsler

Træ, kul, kulstøv

Forsyningsspænding

< 2W

230V AC / 50Hz +/- 10%

-10°C ... +50°C

Strømforbrug

-5°C ... 80°C

Enhedens driftstemperatur

20°C ... 80°C

Temperaturindstillingsområde for centralvarme

10°C ... 30°C

Temperaturindstillingsområde for brugsvand

0°C ... 99°C

Beholderhysterese

20°C ... 75°C

Temperaturmåleområde

0 ... 99 min.

Slukningstemperatur

0 ... 90 sek.

Opstartstid

1 ... 15 min.

Gennemblæsningstid

Centralvarmepumpe: 1,2 m; Blæser: 1,7 m; Netledning: 1,5 m

Gennemblæsningspause

F1: træ, kul (trinløs effekt); F2: træ (20% effekt + gennemblæsning); F3: kul (50% effekt + gennemblæsning); F4: kulstøv (100% effekt + gennemblæsning); F5: egne indstillinger

Kabellængde

Enheden er udstyret med en avanceret mikroprocessorstyring med dedikeret software, der optimerer forbrændingsprocessen. Brugergrænsefladen er baseret på et intuitivt panel med LED-display og funktionsknapper, hvilket muliggør hurtig ændring af driftstilstande (F1-F5) samt præcis redigering af tekniske parametre i manuel tilstand. Softwaren udfører algoritmer til styring af blæsereffekt, administrerer gennemblæsningscyklusser for at fjerne røggasser og kontrollerer temperaturen for aktivering af cirkulationspumpen. Systemet har integrerede beskyttelsesfunktioner, herunder en lydalarm, der aktiveres ved overskridelse af kedlens tilladte temperatur, hvilket forhindrer installationsfejl. Derudover overvåger styringen sluknings- og opstartsprocessen og automatiserer overgangene mellem kedlens driftstilstande.

Driftstilstande

1x ST-04 LED-styring

1x Temperatursensor

1x Strømkabel

1x Pumpekabel

1x Blæserkabel

1x Brugervejledning

Indhold

Software og grænseflade

Dimensioner, Vægt

Produktdimensioner: 40 x 146 x 70 mm (Dybde x Bredde x Højde)

Emballagedimensioner: 80 x 200 x 150 mm (Dybde x Bredde x Højde)

Produktvægt: 750 g

Vægt inkl. emballage: 950 g
