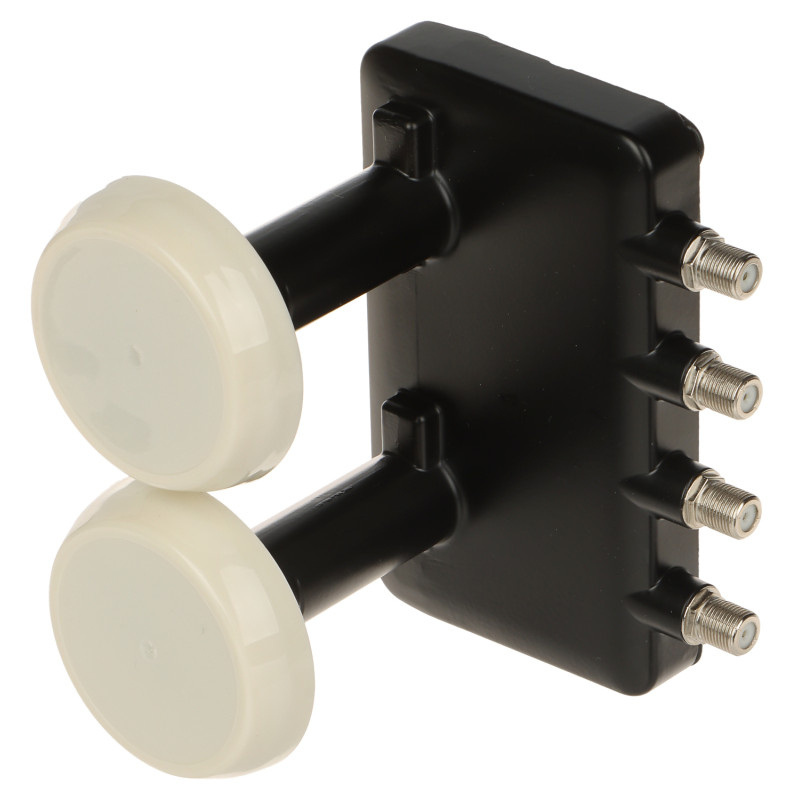

모노블록 쿼드 위성 컨버터 6도 4출력 LNB Full HD 4K DiSEqC 80cm 안테나용 고품질

모델: INVERTO KONW/MONOBLOCK-QUAD

EAN: 6931240074671 SKU: 931074673

• 두 개의 위성(Astra + Hotbird) 수신이 가능한 모노블록 쿼드 구조
• 4개의 튜너를 직접 연결할 수 있는 4개의 독립 출력
• 안정적인 신호를 보장하는 0.2dB의 매우 낮은 잡음 지수
• Full HD 및 4K Ultra HD 표준 완벽 지원
• 자동 위성 전환을 위한 내장형 DiSEqC 스위치
• 높은 주파수 안정성 및 55dB의 높은 이득
• 악천후에 강한 밀폐형 하우징
• 80cm 직경 안테나 권장

설명

INVERTO KONW/MONOBLOCK-QUAD 위성 컨버터는 폴란드에서 가장 인기 있는 두 위성 위치인 Hotbird 13°E와 Astra 19.2°E의 신호를 안정적으로 수신하려는 사용자를 위한 전문 솔루션입니다. 6도 간격의 독특한 모노블록 구조 덕분에 설치가 매우 간편합니다. 하나의 장치가 두 개의 개별 컨버터와 외부 스위치를 대체하여 비용을 절감하고 안테나 접시 설치를 단순화합니다. 이 모델은 4개의 독립적인 출력을 갖추고 있어 최대 4개의 위성 수신기 또는 2개의 트윈형 튜너(PVR 녹화 기능 포함)를 자유롭게 연결할 수 있습니다. 이는 품질 저하 없이 여러 방으로 신호를 보내야 하는 단독 주택 및 아파트에 이상적인 솔루션입니다.

사양

섹션 1: 입력 매개변수

하위 대역의 입력 주파수 범위는 10.7GHz ~ 11.7GHz이며, 상위 대역은 11.7GHz ~ 12.75GHz입니다. 이를 통해 위성 방송에 사용되는 Ku 대역을 완전히 커버합니다.

섹션 2: 출력 매개변수

하위 대역의 출력 주파수(중간 주파수)는 950~1950MHz 범위이며, 상위 대역은 1100~2150MHz입니다. 신호는 표준 동축 케이블을 통해 수신기로 전달됩니다.

섹션 3: 로컬 발진기

LO 발진기 주파수는 하위 대역의 경우 9.75GHz, 상위 대역의 경우 10.6GHz입니다. 높은 발진기 안정성은 신호 드리프트가 없고 정밀한 튜닝을 보장합니다.

섹션 4: 잡음 특성

0.2dB(일반) 수준의 잡음 지수는 시장에서 가장 우수한 성능 중 하나로, 디지털 전송 시 간섭이나 오류 없이 약한 트랜스폰더 신호도 수신할 수 있게 합니다.

섹션 5: 인터페이스 및 커넥터

이 장치에는 75옴 임피던스의 4개 독립 F형 출력이 있어 4개의 디코더 또는 2개의 듀얼 헤드 PVR 튜너를 연결할 수 있습니다.

섹션 6: 제어 및 전환

컨버터(위성) 간 전환을 위해 DiSEqC(Digital Satellite Equipment Control) 프로토콜을 사용하며, 주파수 대역 전환을 위해 22kHz 신호를 사용합니다.

섹션 7: 이득 매개변수

신호 이득은 55dB로, 가정 내 설치 시 동축 케이블 길이가 길어져도 적절한 신호 레벨을 보장합니다.

섹션 8: 전원 공급 및 소비 전력

컨버터는 동축 케이블을 통해 위성 튜너로부터 직접 13V(수직 편파) 또는 18V(수평 편파) 전압을 공급받습니다.

섹션 9: 기계적 호환성

권장 안테나 크기는 80cm입니다. 홀더 직경은 23mm이지만, 40mm 홀더에 장착할 수 있는 어댑터가 포함되어 있습니다.

섹션 10: 환경 조건

이 장치는 -30°C ~ +60°C의 넓은 온도 범위에서 작동하며, 밀폐형 하우징 덕분에 서리, 더위, 습기에 완전히 강합니다.

섹션 11: 지원 표준

DVB-S, DVB-S2 방송 시스템, Full HD 영상 및 최신 Ultra HD 4K 표준과 완벽하게 호환됩니다.

섹션 12: 격리 및 분리

편파 간 높은 격리도(최소 22dB)는 신호 중첩을 방지하고 다양한 트랜스폰더 수신의 안정성을 보장합니다.

섹션 13: 구조 및 하우징

F 커넥터용 슬라이딩 덮개가 있는 고품질 플라스틱으로 제작된 견고한 밀폐형 하우징은 커넥터를 부식과 물로부터 보호합니다.

섹션 14: 인증 및 보증

유명 브랜드 INVERTO의 제품으로, 2년(24개월) 전체 제조사 보증이 제공됩니다.

구성품

1x 모노블록 쿼드 컨버터 INVERTO

1x 40mm 홀더 어댑터

치수, 무게

제품 치수: 120 x 100 x 135 mm (깊이 x 너비 x 높이)

포장 치수: 100 x 130 x 110 mm (깊이 x 너비 x 높이)

제품 무게: 516 g

포장 포함 무게: 650 g
