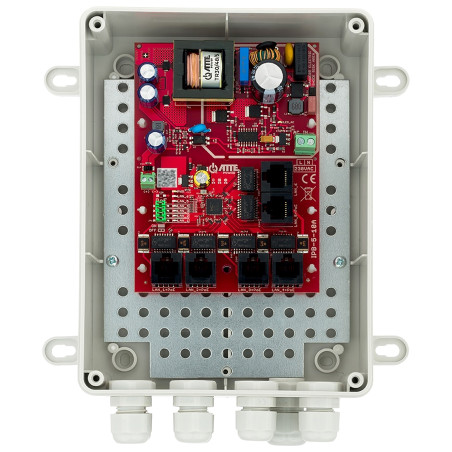

5포트 10/100Mbps 90W PoE 스위치 IP56 외부 하우징 55V 전원 공급 장치 IP CCTV

모델: ATTE IPB-5-10A-M2

EAN: 6931240025819 SKU: 931025814

• 5대의 IP 카메라를 위한 통합 전원 공급 솔루션
• PoE 802.3af/at 및 Passive PoE 표준 지원
• 90W의 높은 총 전원 공급 장치 출력
• IP56 보호 등급의 밀폐형 외부 하우징
• 93%의 매우 높은 에너지 효율
• 각 PoE 포트별 독립적인 폴리머 퓨즈
• 포트별 독립적인 전원 켜기/끄기 기능
• 내장형 55V DC 스위칭 전원 공급 장치
• 열 보호, 단락 보호 및 과부하 보호 기능
• 장치 캐스케이드 연결 가능

설명

IPB-5-10A-M2 PoE 스위치는 현대적인 IP CCTV 시스템을 위해 설계된 전문적인 통합 전원 공급 솔루션입니다. 이 장치는 고성능 네트워크 스위치와 효율적인 스위칭 전원 공급 장치의 기능을 결합하여 최대 5대의 IP 카메라에 직접 전원을 공급할 수 있습니다. IEEE 802.3af/at 및 Passive PoE 표준을 지원하여 다양한 제조업체의 광범위한 네트워크 장치와 호환되는 뛰어난 범용성을 자랑합니다.

IPB-5-10A-M2 모델의 주요 장점은 올인원 설계입니다. 사용자는 IP56 보호 등급의 밀폐형 하우징에 포함된 즉시 설치 가능한 세트를 제공받으며, 이는 습기나 먼지와 같은 가혹한 환경 조건에서도 안정적인 작동을 보장합니다. 90W 내장형 전원 공급 장치를 사용하여 추가적인 정션 박스나 전원 어댑터를 설치할 필요가 없으므로 설치 시간을 크게 단축하고 전체 설치 비용을 절감할 수 있습니다.

시스템 안전은 최우선 순위이므로 스위치에는 열 보호, 단락 보호 및 과부하 보호와 같은 일련의 안전 기능이 장착되어 있습니다. 각 PoE 포트에는 독립적인 폴리머 퓨즈가 있어 카메라 중 하나가 고장 나더라도 시스템의 나머지 부분을 보호합니다. 또한 이 장치는 93%의 높은 에너지 효율을 제공하여 열 손실을 줄이고 전자 부품의 수명을 연장합니다. LAN 1-4 포트에서 PoE 전원을 독립적으로 제어할 수 있어 설치자가 네트워크 구성을 완벽하게 제어할 수 있으며, 이는 모든 장치를 분리하지 않고도 시스템을 유지 관리할 때 매우 유용합니다.

사양

네트워크 표준

IEEE 802.3af, IEEE 802.3at, Passive PoE - 시장에 출시된 대부분의 IP 카메라와 완벽하게 호환됩니다.

LAN 포트

레코더 또는 라우터 연결용 1 x RJ45 10/100 Base-T (업링크); PoE(802.3af/at) / Passive PoE를 지원하는 5 x RJ45 10/100 Base-T.

입력 전원

190V ~ 260V AC의 넓은 입력 전압 범위로 전력망 변동 시에도 안정적인 작동을 보장합니다.

포트 출력 전력

802.3at 표준의 경우 최대 30W, 802.3af의 경우 15.4W, 포트 1~5에서 Passive PoE의 경우 최대 40W.

총 전원 공급 장치 출력

90W 내장 전원 공급 장치로 IR 조명기 등이 포함된 고전력 소비 카메라 세트에 전원을 공급할 수 있습니다.

에너지 효율

90W 부하 시 93%의 매우 높은 효율로 하우징 내부의 발열을 최소화합니다.

전자 보호

장비 안전을 위한 포괄적인 보호: 전원 공급 장치 열 보호, 단락 보호(SCP) 및 과부하 보호(OLP).

포트 보호

PoE 라인에 5개의 독립적인 폴리머 퓨즈를 사용하여 한 라인 고장 시 전체 스위치가 작동 불능 상태가 되는 것을 방지합니다.

PoE 전원 관리

점퍼를 사용하여 LAN 1 ~ LAN 4 각 포트의 PoE 전원을 독립적으로 켜고 끌 수 있습니다.

추가 전원 출력

내장 전원 공급 장치에서 직접 55V DC 전압으로 다른 장치에 전원을 공급할 수 있는 나사 단자.

작동 표시

전원(Power) 상태 및 LAN 포트의 데이터 전송 상태를 알려주는 명확한 LED 표시등.

하우징 구조

IP56 보호 등급의 하우징으로, 자외선 및 대기 요인에 강한 플라스틱으로 제작되었습니다.

전송 속도

모든 포트에서 Fast Ethernet 10/100 Mb/s 표준을 지원하여 고해상도 비디오 스트림을 원활하게 전송합니다.

PoE 제어 로직

이 장치에는 Power over Ethernet 전원 제어 로직이 내장되어 있습니다. 시스템은 연결된 수신기 간의 전력 분배를 지능적으로 관리하여 55V DC 전압의 안정성을 유지합니다. 이 로직은 802.3af/at 표준 호환 장치를 자동으로 감지하고 Passive PoE 모드에서 안전하게 전압을 공급할 수 있게 합니다. 정밀한 보호 알고리즘 덕분에 시스템은 단락이나 과부하가 감지되면 즉시 해당 포트의 전원을 차단하여 나머지 카메라의 작동을 방해하지 않습니다. 이는 전문 CCTV 설치에서 모니터링의 연속성을 유지하는 데 매우 중요합니다.

구성품

1x IP56 하우징 내 PoE 스위치 IPB-5-10A-M2

1x 케이블 글랜드 세트

1x 폴란드어 사용 설명서

치수, 무게

제품 치수: 80 x 220 x 150 mm (깊이 x 너비 x 높이)

포장 치수: 90 x 230 x 180 mm (깊이 x 너비 x 높이)

제품 무게: 670 g

포장 포함 무게: 828 g
