5端口PoE交换机 10/100Mbps 90W IP56室外外壳 55V电源 CCTV IP

型号: ATTE IPB-5-10A-M2

EAN: 6931240025819 SKU: 931025814

• 集成式5路IP摄像机供电解决方案
• 支持PoE 802.3af/at标准及被动式PoE
• 90W高总功率电源
• IP56防护等级室外密封外壳
• 93%的极高能效
• 每个PoE端口配有独立聚合物保险丝
• 支持各端口独立开启/关闭电源
• 内置55V DC开关电源
• 具备热保护、短路保护及过载保护
• 支持设备级联

描述

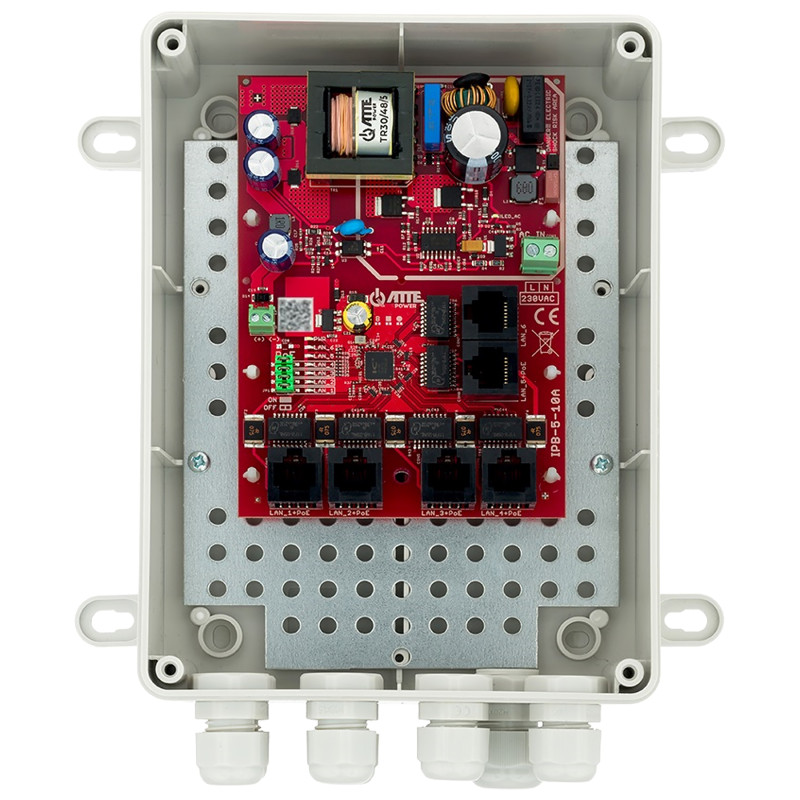

IPB-5-10A-M2 PoE交换机是一款专业的集成式供电解决方案，专为现代IP视频监控系统设计。该设备结合了高端网络交换机和高效开关电源的功能，可直接为多达5台IP摄像机供电。通过支持IEEE 802.3af/at标准及被动式PoE，该产品具有极高的通用性，能够与不同制造商的各种网络设备兼容。

IPB-5-10A-M2型号的主要优势在于其一体化设计。用户获得的是一个即装即用的套件，封装在IP56防护等级的密封外壳中，即使在潮湿或多尘等恶劣环境条件下也能保证可靠运行。内置90W电源消除了安装额外接线盒和电源的需求，从而显著缩短了安装时间并降低了整体安装成本。

系统安全是重中之重，因此该交换机配备了一系列保护措施：热保护、短路保护和过载保护。每个PoE端口都有一个独立的聚合物保险丝，在其中一台摄像机发生故障时保护系统的其余部分。此外，该设备提供93%的高能效，这意味着更低的热损耗和更长的电子元件寿命。能够独立控制LAN 1-4端口的PoE电源，使安装人员能够完全控制网络配置，这在无需断开所有设备即可维护系统时非常宝贵。

规格

网络标准

IEEE 802.3af, IEEE 802.3at, 被动式PoE - 与市场上大多数IP摄像机完全兼容。

LAN端口

1 x RJ45 10/100 Base-T (上行链路) 用于连接录像机或路由器; 5 x RJ45 10/100 Base-T 支持PoE (802.3af/at) / 被动式PoE。

输入电源

190V至260V AC的宽输入电压范围，确保在电网波动时稳定运行。

端口输出功率

802.3at标准最大30W，802.3af标准15.4W，端口1至5支持高达40W的被动式PoE。

总电源功率

内置90W电源允许为高功耗摄像机组供电，例如带有红外照明器的摄像机。

能效

在90W负载下具有93%的极高效率，最大限度地减少外壳内部的发热。

电子保护

全面保护：电源热保护、短路保护(SCP)及过载保护(OLP)，确保设备安全。

端口保护

在PoE线路上使用5个独立的聚合物保险丝，防止单条线路故障导致整个交换机瘫痪。

PoE电源管理

可通过跳线独立开启或关闭LAN 1至LAN 4端口的PoE电源。

辅助电源输出

螺丝端子接口，可直接从内置电源为其他设备提供55V DC电压。

工作指示

清晰的LED指示灯，显示电源状态(Power)及LAN端口的数据传输状态。

外壳结构

IP56防护等级外壳，由抗紫外线和耐候材料制成。

传输速度

所有端口均采用10/100 Mb/s快速以太网标准，确保高清视频流的流畅传输。

PoE控制逻辑

该设备内置PoE电源控制逻辑。系统智能管理连接接收器之间的功率分配，确保55V DC电压的稳定性。该逻辑允许自动检测符合802.3af/at标准的设备，并以被动式PoE模式安全供电。得益于精确的保护算法，系统在检测到短路或过载时会立即切断特定端口的电源，而不会中断其他摄像机的运行。这对于保持专业CCTV安装中监控的连续性至关重要。

内容

1x IPB-5-10A-M2 PoE交换机（IP56外壳）

1x 电缆密封套套件

1x 波兰语用户手册

尺寸与重量

产品尺寸: 80 x 220 x 150 mm (深 x 宽 x 高)

包装尺寸: 90 x 230 x 180 mm (深 x 宽 x 高)

产品重量: 670 g

包装重量: 828 g
