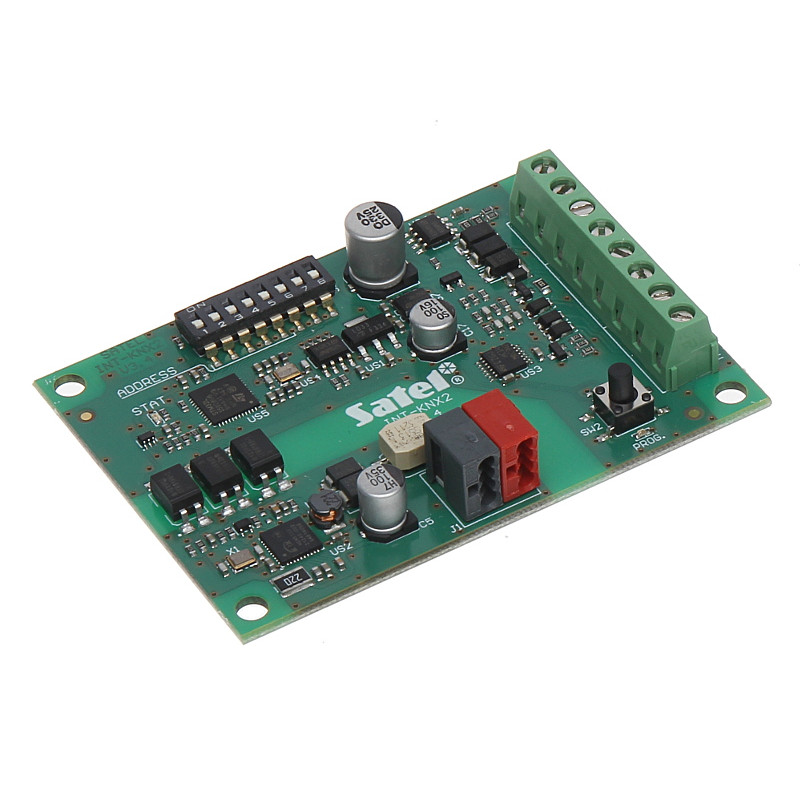

Integra Plus 알람 제어반용 KNX 통신 인터페이스 자동화 통합 모듈

모델: SATEL INT-KNX-2

EAN: 6931240020517 SKU: 931020511

• INTEGRA 및 INTEGRA Plus 시리즈 제어반과 호환
• 알람 시스템과 KNX 버스 간의 양방향 통신
• INTEGRA 키패드를 통한 KNX 시스템 제어 가능
• 입력 및 구역 상태 정보를 KNX 시스템으로 전송
• 다양한 KNX 통신 객체 지원
• DLOADX 소프트웨어를 통한 간편한 구성
• ETS 엔지니어링 표준 지원
• 높은 에너지 효율성 및 컴팩트한 크기

설명

INT-KNX-2 통신 인터페이스는 INTEGRA 및 INTEGRA Plus 시리즈 알람 시스템을 위해 설계된 고급 장치로, 글로벌 KNX 표준 기반의 빌딩 자동화 시스템과 완벽하고 전문적인 통합을 가능하게 합니다. 이 모듈을 통해 SATEL 알람 시스템은 단순한 자산 보호 도구를 넘어 스마트 홈 관리의 중심점이 됩니다.

사양

장치 유형

KNX 통신 인터페이스

시스템 호환성

SATEL INTEGRA 및 INTEGRA Plus 알람 제어반 (소프트웨어 버전 v1.13 이상 필요)

통신 특성

알람 시스템과 KNX 빌딩 자동화 버스 간의 완전한 양방향 데이터 교환

공급 전압

12 V DC +/- 15% (제어반 통신 버스에서 전원 공급)

소비 전류

일반 소비 전류는 40 mA이며, 최대 소비 전류는 50 mA를 초과하지 않음

작동 조건

주변 온도 -10 °C ~ +55 °C; 최대 공기 습도 93% +/- 3% (비응축)

환경 등급

EN50130-5 표준에 따른 클래스 II

전자 장치 치수

80 x 57 mm 크기의 인쇄 회로 기판

장치 무게

모듈 순중량 30g

지원되는 KNX 기능

스위칭, 디밍, 블라인드 제어, 온도 값 전송, 장면 호출, 논리 제어

키패드 통합

시스템 키패드 및 INTEGRA CONTROL 모바일 애플리케이션에서 직접 KNX 장치 제어 가능

장착 방법

전용 케이블을 사용하여 알람 제어반 통신 버스에 연결

제조사 보증

2년 (24개월)

소프트웨어

이 모듈은 전문 구성 소프트웨어 DLOADX 및 ETS 엔지니어링 표준과 호환됩니다. DLOADX 소프트웨어를 사용하면 알람 시스템의 입력, 출력 및 구역 상태를 KNX 통신 객체에 정밀하게 매핑할 수 있습니다. 이를 통해 설치자는 어떤 알람 이벤트가 빌딩 자동화에 영향을 미칠지 쉽게 정의할 수 있습니다. ETS 환경에서 이 모듈은 표준 버스 장치로 표시되므로 스위칭 액추에이터, 디머 또는 에어컨 컨트롤러와 같은 스마트 홈의 다른 요소와 논리적 연결을 설계하는 데 완전한 자유를 제공합니다. 이 시스템은 데이터 전송의 안정성과 보안을 보장합니다.

구성품

1x INT-KNX-2 인터페이스 모듈

1x 버스 연결 케이블

1x 설치 및 작동 설명서

치수, 무게

제품 치수: 20 x 80 x 57 mm (깊이 x 너비 x 높이)

포장 치수: 35 x 100 x 70 mm (깊이 x 너비 x 높이)

제품 무게: 30 g

포장 포함 무게: 70 g
