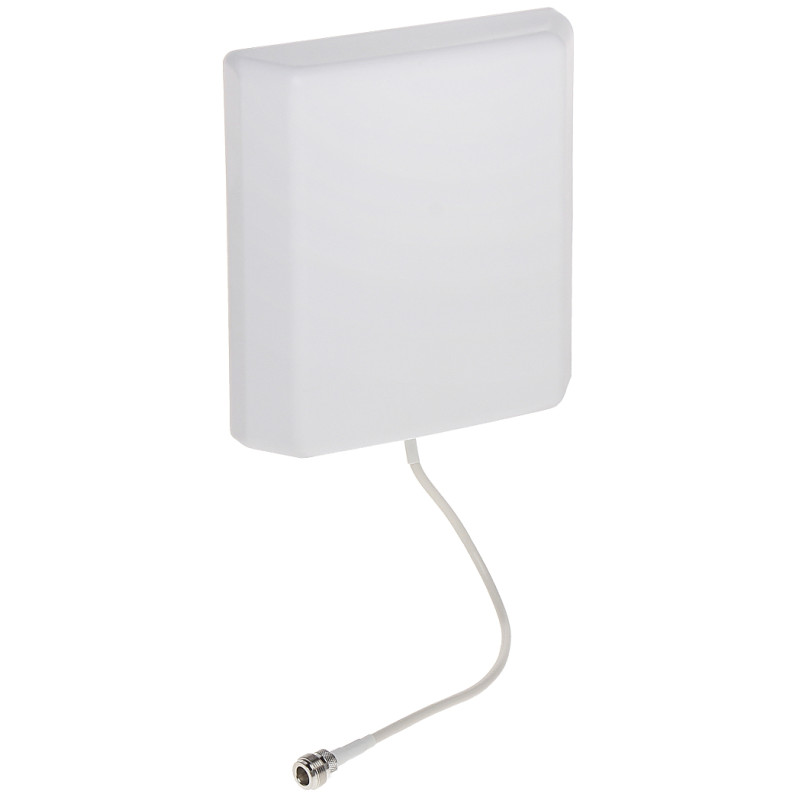

LTE GSM 3G 4G WLAN WiFi 지향성 패널 안테나 실외 실내 N 커넥터 10dBi 신호 이득 인터넷

모델: Trans Data ATK-KPV/LTE-7/10

EAN: 6931240068267 SKU: 931068260

• 698 MHz - 2700 MHz 광대역 작동
• 최대 10 dBi의 높은 에너지 이득
• LTE, GSM, 3G, DCS 및 WLAN 표준 지원
• 내후성(UV, 비)을 갖춘 견고한 하우징
• 실내 및 실외 설치 가능
• 낮은 손실을 보장하는 표준 N 커넥터
• 완전한 장착 브래킷 포함
• 컴팩트한 크기와 미려한 흰색 디자인

설명

ATK-KPV/LTE-7/10 패널 안테나는 이동통신 및 무선 인터넷 수신 불량 문제를 겪는 사용자를 위해 설계된 고성능 지향성 송수신 장치입니다. 698 MHz에서 2700 MHz까지의 넓은 작동 범위를 통해 LTE, GSM, DCS, UMTS 및 WLAN 기술과 완벽하게 호환됩니다. 건물 외벽의 실외 설치는 물론 사무실이나 주거 공간 내부 설치에도 이상적인 솔루션입니다.

이 안테나의 주요 장점은 인터넷 연결 안정성을 크게 향상시키는 능력입니다. 많은 최신 모뎀에는 내장된 소형 안테나만 있어 열악한 지형 조건이나 두꺼운 벽이 있는 건물에서는 성능이 저하됩니다. 외부 안테나를 사용하면 외부 신호를 효과적으로 수신하여 장치에 직접 전달하므로 데이터 전송 속도가 빨라지고 지연 시간(핑)이 줄어듭니다.

안테나 구조는 내후성이 뛰어나 수년간의 긴 수명과 안정적인 작동을 보장합니다. 9-10 dBi의 에너지 이득은 기지국(BTS)에서 멀리 떨어진 곳에서도 강력한 신호 증폭을 제공합니다. 이 장치에는 표준 N형 커넥터가 장착되어 있어 적절한 케이블을 쉽게 선택할 수 있습니다. 포함된 고정 부품 덕분에 설치가 매우 간단하고 빠르며, 전문 인력 없이도 직접 설치할 수 있습니다. 이 모델을 선택하면 원격 근무의 편의성, 비디오 스트리밍의 유연성, GSM/LTE 연결 기반 모니터링 시스템의 안정성에 투자하는 것입니다.

사양

장치 유형

지향성 패널 안테나

용도

LTE, GSM, DCS, UMTS, WLAN (2.4 GHz) 시스템

작동 주파수 범위

698 MHz ... 960 MHz 및 1700 MHz ... 2700 MHz

에너지 이득 (Low Band)

9 dBi @ 698 MHz ... 960 MHz

에너지 이득 (High Band)

10 dBi @ 1700 MHz ... 2700 MHz

파동 임피던스

50 Ω - 무선 및 통신 시스템을 위한 표준 임피던스

통신 커넥터

N형 커넥터 (N-female) - 높은 기계적 저항을 가진 견고한 커넥터

수평 빔 폭 (H)

60 ° ... 70 ° - BTS 송신기에 대한 정밀한 지향 가능

수직 빔 폭 (V)

45 ° ... 55 °

파동 편파

수직 (Vertical)

VSWR 계수

< 1.5 - 최소한의 신호 반사와 높은 시스템 효율 보장

구조 및 설치

UV 저항성 ABS 플라스틱 하우징; 마스트 또는 벽면 설치; 0.3 m 케이블

작동 조건

-40°C ~ +65°C 작동 온도; 강우에 대한 완전한 저항성

물리적 매개변수

무게: 0.3 kg; 치수: 210 x 180 x 44 mm

소프트웨어 및 인터페이스

패시브 안테나로서 이 장치는 자체 운영 체제나 디지털 인터페이스를 가지고 있지 않습니다. 그러나 기술적 매개변수는 LTE 라우터 및 모뎀(예: Huawei, TP-Link, Teltonika 브랜드의 WebUI 인터페이스)에 내장된 소프트웨어의 올바른 작동에 매우 중요합니다. 신호 증폭을 통해 이 소프트웨어는 RSSI(신호 강도), RSRP(기준 신호 수신 전력), RSRQ(기준 신호 수신 품질) 및 SINR(신호 대 간섭 및 잡음비)과 같은 매개변수를 더 정확하게 보고할 수 있습니다. 안테나에서 제공하는 안정적인 신호는 모뎀이 서로 다른 기술(예: LTE에서 3G로) 간에 자주 전환되는 것을 방지하며, 이는 IP 영상 모니터링 시스템이나 홈 자동화 원격 제어와 같이 지속적인 네트워크 액세스가 필요한 애플리케이션에 매우 중요합니다.

구성품

1x ATK-KPV/LTE-7/10 안테나

1x 장착 브래킷

1x 설치 액세서리 세트

치수, 무게

제품 치수: 44 x 180 x 210 mm (깊이 x 너비 x 높이)

포장 치수: 55 x 185 x 290 mm (깊이 x 너비 x 높이)

제품 무게: 300 g

포장 포함 무게: 398 g
