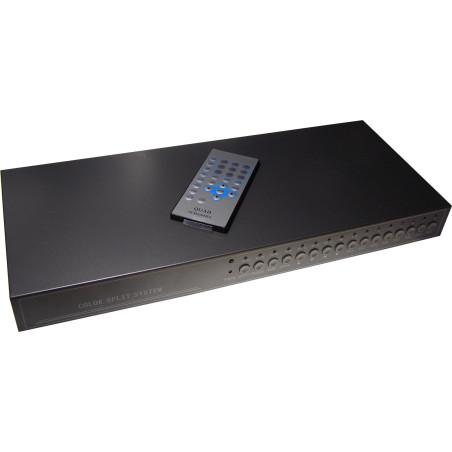

9台カメラ用QUAD映像分配器 VGA RS485 カラー アラーム Loop Rack リモコン付き

モデル: ACTii AC8755

EAN: 6931240087558 SKU: 875546029

• VGA出力およびテレビ接続用ビデオ出力 (TV-OUT)。
• RS-485 - 制御キーボード、レコーダー、コンピュータ等への接続を可能にします。
• 9台のカメラ。QUADを使用すると、テレビやモニターの画面を9, 8, 2, 3, 1分割できます。最大9台のカメラ映像を同時に監視可能です。
• QUADには動体検知オプションがあります。検知時には音声信号を鳴らし、検知したカメラの映像をフルスクリーンで拡大できます。カメラごとに検知感度の設定が可能です。
• サーバー筐体への取り付け可能。RACK取り付け金具が付属しています。
• アラーム入出力

説明

9台カメラ用QUAD映像分配器 VGA RS485 カラー アラーム Loop Rack リモコン付き

仕様

パラメータ

表示解像度:

PAL 720x576/NTSC: 720x480

リフレッシュレート:

PAL: 25fps NTSC: 30fps

ビデオ入力:

9x 1Vp-p, 75 Ohm, BNC

Loop入力:

9x 1Vp-p, 75 Ohm, BNC

VCR入出力:

1x 1Vp-p, 75 Ohm, BNC / 1x 1Vp-p, 75 Ohm, BNC

映像分配器の機能

QUADには動体検知オプションがあります。検知時には音声信号を鳴らし、検知したカメラの映像をフルスクリーンで拡大できます。カメラごとに検知感度の設定が可能です。

ズーム機能 - カメラ映像を拡大できます。1チャンネルのフルスクリーン表示モードでズームボタンを押すと拡大可能です。拡大映像の制御はリモコンまたは分配器のボタンで行います。

AUTO機能: 選択したカメラ映像を指定時間ごとに順次切り替えて表示します。4分割表示を含めることも可能です。各カメラの表示時間は個別に設定可能です。

PIP機能: 1台のカメラ映像を見ながら、別のカメラの映像を小窓で同時に確認できます。

VCR入出力: ビデオレコーダーを映像分配器に接続可能です。

イベントリスト: 直近60件のイベント（動体検知、アラーム、信号喪失など）の履歴を表示できます。

画面フリーズ機能（一時停止）

カメラ映像への日付・時刻表示設定が可能。

付属のリモコンでQUADの操作が容易になります。

明るさ、色相、コントラスト、彩度の設定。

日付・時刻の設定。

ミラー機能。

パスワード保護。

VGA出力

出力: (D-SUB): 1x DIN-15

対応解像度: 800x600, 1024x768

電源

電源アダプタ: 12V DC/1A, 230V AC

消費電流: 1A

RS485入力

1x

アラーム機能

8x アラーム入力

1x アラーム出力

セット内容

映像分配器 (QUAD)

リモコン

電源アダプタ

梱包

RACK型金具

取扱説明書

認証および基準

CE, RoHS

寸法・重量

製品寸法: 182 x 440 x 42 mm (奥行 x 幅 x 高さ)

梱包寸法: 200 x 500 x 55 mm (奥行 x 幅 x 高さ)

製品重量: 1890 g

梱包重量: 2224 g
