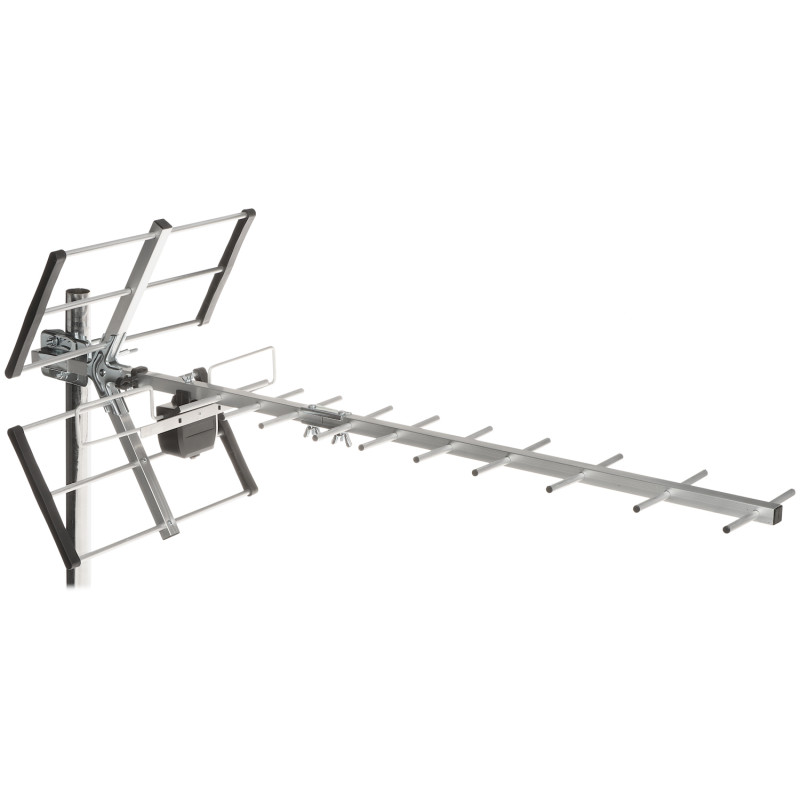

UHF DVB-T2指向性アンテナ LTE 5Gフィルター付き アクティブ/パッシブ対応 利得27dB H/V偏波

モデル: Dipol SMART-CITY

EAN: 6931240073339 SKU: 931073338

• UHF帯域 21 - 48チャンネル受信
• パッシブモード（電源不要）またはアクティブモード（電源アダプター使用）での動作
• アクティブモードで最大27 dBの高利得
• モバイルネットワーク干渉を除去する統合型LTEフィルター
• 高い指向性を実現する17素子構造
• 水平または垂直偏波での取り付けが可能
• 短縮構成での取り付けを可能にする分割型メインプロファイル
• 工具不要の迅速かつ簡単な組み立て
• バイパス機能付き内蔵アンテナアンプ
• 耐候性に優れた堅牢な設計

説明

SMART-CITY指向性アンテナは、地上デジタル放送DVB-Tおよび最新規格DVB-T2 HEVCの受信に特化した高度な技術デバイスです。本製品は、パッシブモードとアクティブモードという2つの動作モードを備えており、優れた柔軟性を発揮します。送信機からの信号が十分に強い場合は、電源なしで最大10 dBiの利得で動作します。信号伝搬が困難な場所や送信所から遠い場所では、12V電源アダプターを接続することで強力なアンプが作動し、利得を最大27 dBまで高めることができます。

SMART-CITYアンテナの最大の利点の一つは、内蔵のLTEフィルターです。高速モバイルインターネットが普及する現代において、LTE 4Gおよび5G信号はテレビ受信を妨害することがよくあります。精密なフィルターを採用することで、テレビ帯域とモバイル帯域を効果的に分離し、ブロックノイズや映像の途切れを解消します。もう一つの革新的なソリューションは、メインプロファイルのモジュール構造です。ユーザーは、最大限の性能を発揮するフルサイズ（1040 mm）での組み立て、またはバルコニーやテラス、屋根裏などの限られたスペースに適した短縮バージョンでの組み立てを選択できます。

17素子構造により高い指向性を確保し、送信機への正確な照準と不要な信号反射の最小化を実現します。取り付けは極限まで簡素化されており、スナップシステムにより工具を一切使わず数分で組み立てが可能です。堅牢なマストクランプにより、水平および垂直の両偏波での設置に対応し、地域の放送パラメータに合わせて調整できます。SMART-CITYアンテナを選択することで、外部環境や電波干渉に関わらず、最高品質の映像と音声で安定した番組視聴を実現します。

仕様

アンテナの種類

八木式指向性、17素子

用途

HDおよび4K UHD品質の地上デジタル放送 DVB-T / DVB-T2 受信

対応帯域

UHF (極超短波) 第IVおよび第Vテレビ帯域

チャンネル範囲

21～48チャンネル (700MHz帯再編に準拠)

利得 (パッシブモード)

5 dBi ～ 10 dBi (電源不要)

利得 (アクティブモード)

22.5 dB ～ 27 dB (外部12V電源が必要)

アンプ電源

12V DC (電源アダプターは別売); 内蔵バイパスにより電源なしでのパッシブ動作が可能

干渉フィルタリング

48チャンネルを超える信号（4G/5Gネットワーク）を効果的に遮断する内蔵LTEフィルター

偏波

ユニバーサル: 取り付け方法に応じて水平 (H) または垂直 (V)

出力インピーダンス

75 Ohm (標準同軸コネクタ)

機械構造

アルミニウムおよび耐UV・耐腐食性プラスチック

取り付けバリエーション

分割型メインプロファイルによりフルサイズまたは短縮サイズでの取り付けが可能

取り付けシステム

工具不要の迅速組み立てシステム

コネクタ

雨水保護のため下向きに配置されたF型コネクタ

寸法および保証

1040 x 355 x 405 mm; メーカー保証2年

内容物

1x SMART-CITY指向性アンテナ (構成部品)

1x アンプおよびLTEフィルター内蔵アンテナボックス

1x マストクランプ (Uボルト)

1x 取り付け説明書

寸法、重量

製品寸法: 405 x 1040 x 355 mm (奥行 x 幅 x 高さ)

梱包寸法: 75 x 575 x 215 mm (奥行 x 幅 x 高さ)

製品重量: 1000 g

梱包重量: 1206 g
