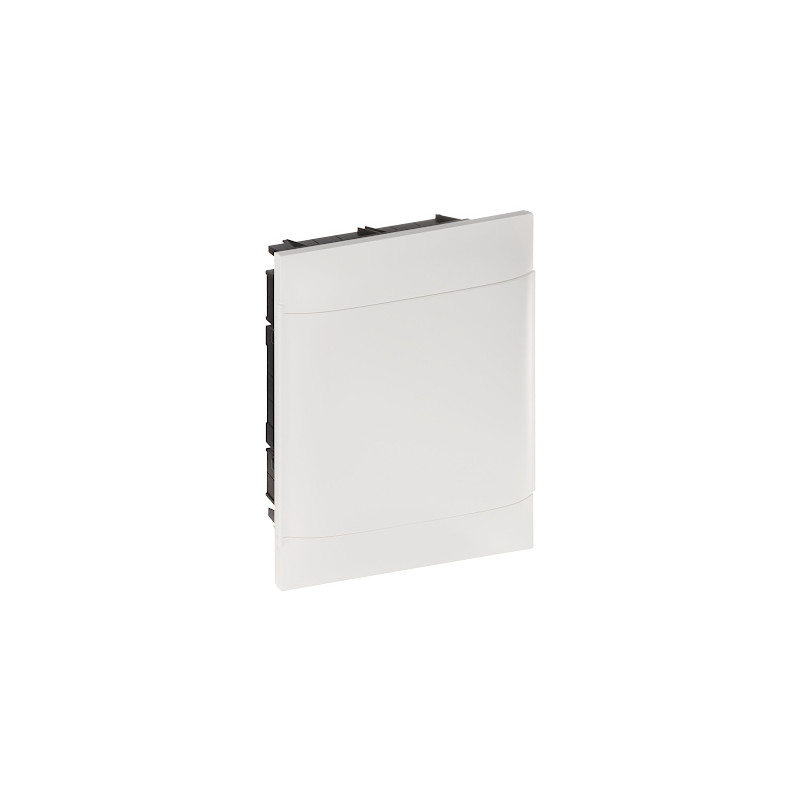

埋込型配電盤 2列 24モジュール IP40 ホワイト ヒューズボックス

モデル: LEGRAND LE-135362

EAN: 6931240039427 SKU: 931039420

• 美しい仕上がりを実現する埋込型取り付け
• 24モジュール容量（12モジュール×2列）
• 機器の取り付けを容易にする取り外し可能なTH 35サポート
• リバーシブルドア（左右開閉可能）
• 安全な自己消火性プラスチック製
• 高いIP40保護等級およびIK07耐衝撃性
• 接続端子台セット付属
• 厳格なIEC/EN規格に準拠

説明

プロ仕様のLEGRAND Practibox S配電盤は、現代の電気設備における埋込型取り付け専用の高度なソリューションです。本製品は機能性と美観を最大限に高めるよう設計されており、住宅および商業施設の両方に最適な選択肢です。2列構造により、最大24個の標準モジュール（各列12個）を収容でき、ホームオートメーションや安全装置の管理を明確かつ容易にします。

本モデルの最大の利点の一つは、火災安全性と構造の耐久性を保証する高品質な自己消火性プラスチックの使用です。革新的な取り外し可能なTH 35サポートシステムにより、設置者は壁のくぼみの外で機器全体を準備できるため、作業時間が大幅に短縮され、エラーのリスクが最小限に抑えられます。さらに、配電盤にはリバーシブルドアが採用されており、設置場所の特定の条件に合わせて左開きまたは右開きを選択できます。

ホワイト（RAL 9003）の洗練されたデザインにより、配電盤は壁の背景に目立たず溶け込み、インテリアの調和を乱しません。IP40の保護等級は内部を埃や危険な部品への接触から効果的に保護し、IK07の機械的耐衝撃クラスは偶発的な衝撃から保護します。セットには接続端子台を含む完全な装備が含まれており、すぐに使用可能です。LEGRANDブランドを選択することで、数多くの欧州規格や認証によって裏付けられた信頼性に投資することになります。

仕様

取り付け方法

埋込型 - 壁内への取り付けを目的としており、ボックスを完全に隠して部屋の美観を維持します。

取り付けモジュール数

24モジュール（2列各12モジュール）、標準モジュール幅17.5 mm。

TH 35サポート間の距離

150 mm - 機器の列間で配線を容易に行うための最適なスペース。

ドア

フルホワイト、不透明 - 耐久性のあるプラスチック製で、保護と美しい外観を提供します。

TH 35サポート

取り外し可能 - 筐体の外で機器を簡単に取り付けるために取り付けレールを取り外せる独自の機能。

ドアの開閉方向

リバーシブル - 筐体を改造することなくドアの開閉方向を変更できる構造。

接続端子台

付属 - NおよびPE配線を迅速かつ安全に接続するための工場出荷時付属の端子台。

端子の詳細仕様

1個: 9 x 16 mm² + 9 x 10 mm²; 2個: 5 x 16 mm² + 5 x 10 mm² - さまざまなタイプの設備に対応する幅広い断面積。

材質

自己消火性プラスチック - 耐火性が高く、燃焼を継続させない素材で、建物の安全性を向上させます。

カラー

ホワイト（RAL 9003） - ほとんどの現代的なインテリア仕上げに合う汎用的な色。

保護等級

IP40 - 直径1 mmを超える固形物の侵入に対する保護を提供し、屋内での使用に最適です。

機械的耐衝撃クラス

IK07 - 最大2ジュールの機械的衝撃に対する高い耐性を持ち、機器を損傷から保護します。

規格への準拠

IEC/EN 60670-24, IEC/EN 62208, IEC/EN 61439-3 - 最高水準の電気安全性を保証する完全な認証。

動作温度

-10 °Cから60 °Cまでの広い範囲で、施設内のさまざまな気候条件下で安定した動作が可能です。

メーカー保証

2年 - 電気機器の有名メーカーLEGRANDが提供する完全な保証保護。

用途

低電圧電気設備、ホームオートメーションシステム、住宅およびオフィスでの電力分配。

内容物

1x 埋込型配電盤 LE-135362

1x 接続端子台セット (N/PE)

1x 取り付け部品セット

1x 取扱説明書および取り付けガイド

寸法、重量

製品寸法: 105 x 328 x 385 mm (奥行 x 幅 x 高さ)

梱包寸法: 115 x 335 x 400 mm (奥行 x 幅 x 高さ)

製品重量: 1340 g

梱包重量: 1810 g
